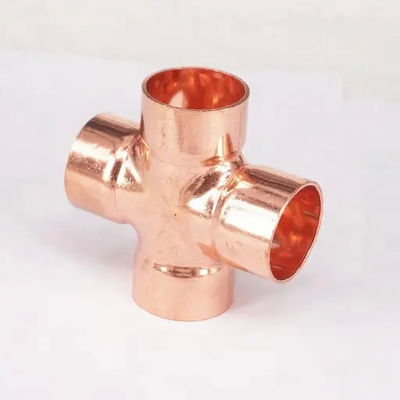

बेस्ट क्वालिटी C70600 90/10 70/30 ANSI B16.9 क्रॉस पाइप फिटिंग राइट 2" SCH40-160 बटवेल्ड
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या | कॉपर निकल C70600 |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद का नाम | कॉपर निकल पाइप क्रॉस | सामग्री का ग्रेड | C70600 |
|---|---|---|---|
| आकार | अनुकूलित | आवेदन | वाटर हीटर |
| प्रकार | बराबर | सतह | नष्ट |
| इलाज | annealed |
उत्पाद विवरण
बेस्ट क्वालिटी C70600 90/10 70/30 ANSI B16.9 क्रॉस पाइप फिटिंग राइट 2" SCH40-160 बटवेल्ड
समान क्रॉस आयाम, Buttweld कम करने वाले क्रॉस आयाम, पाइप क्रॉस कीमत, Buttweld समान क्रॉस फिटिंग आपूर्तिकर्ता, Ind
मार्सेल पाइपिंग सुप्रीम निर्माता हैasme b16.9 क्रॉसआम तौर पर एक 4-तरफा पाइप फिटिंग के रूप में जाना जाता है। क्रॉस टी आमतौर पर पाइप पर उच्च तनाव उत्पन्न करता है क्योंकि तापमान परिवर्तन, क्योंकि वे चार कनेक्शन बिंदुओं के केंद्र में हैं। तुलना में,एक टी एक क्रॉस की तुलना में स्थिर है, जैसे कि टी तीन पैर वाली कुर्सी की तरह व्यवहार करता है, जबकि क्रॉस चार पैर वाली कुर्सी की तरह व्यवहार करता है।
शानदार पेशेवरों की एक टीम के साथ पोषित, हम आपूर्ति कर सकते हैंपाइप क्रॉसदो प्रकारों में, अर्थात्, सीधे क्रॉस और कम क्रॉस में आकार और आयामों की एक पूरी श्रृंखला में।हम विभिन्न उद्योगों जैसे तेल और गैस में घरेलू ग्राहकों और अंतरराष्ट्रीय ग्राहकों के लिए स्टेनलेस स्टील क्रॉस टी और मिश्र धातु स्टील क्रॉस टी के अग्रणी आपूर्तिकर्ता हैं, पेट्रोकेमिकल, बिजली उत्पादन, दवा, कागज निर्माण, प्राकृतिक गैस उद्योग और रासायनिक संयंत्रों। क्रॉस का उपयोग कई अनुप्रयोगों में किया जाता है, जो कि पार करने वाले पाइपों के लिए जंक्शन के रूप में होता है।
स्टॉकहोल्डर ऑफ बट वेल्ड समान क्रॉस, पाइप क्रॉस फिटिंग, कम करना क्रॉस पाइप फिटिंग, सीधा क्रॉस ASME B16.9 Delaer
हमारे प्रस्तावित इक्वल क्रॉस, रिड्यूसिंग क्रॉस और लेटरल क्रॉस विशेष ग्रेड क्रॉस व्यापक रूप से बिजली उत्पादन, पेट्रोकेमिकल, जहाज निर्माण, कागज निर्माण जैसे कई उद्योगों के लिए हमारे द्वारा आपूर्ति की जाती है,रासायनिक, औषधीय, और विनिर्माण।
हमारे ग्राहक विनिर्देशों और आवश्यकताओं के आधार पर हम विनिर्माण और विभिन्न ग्रेड सहित 202, 304/304L, 904L, 316/316L, डुप्लेक्स 2205 में सीधे क्रॉस और क्रॉस कम करने की पेशकश कर सकते हैं,मिश्र धातु 20, कप्रो निकेल, मोनेल मिश्र धातु 400, इनकोनेल मिश्र धातु 625, इनकोनेल मिश्र धातु 600, हैस्टेलॉय मिश्र धातु C276, और विभिन्न एल्यूमीनियम ग्रेड में भी।
बटवेल्ड असमान क्रॉस, बटवेल्ड समान क्रॉस फिटिंग्स, समान क्रॉस सूत्र, क्रॉस पाइप फिटिंग परिभाषा, सीधी क्रॉस फिटिंग, समान क्रॉस वजन कैलकुलेटर,भारत में सीधा क्रॉस पाइप फिटिंग डीलर
ANSI/ASME B16.9 बटवेल्ड पाइप क्रॉस स्पेसिफिकेशन
| आयाम | एएसएमई/एएनएसआई बी169, ASME B16.28, एमएसएस-एसपी-43 |
| बाहरी व्यास | समान क्रॉस (१/२′′२४′′), ईआरडब्ल्यू / बटवेल्ड समान क्रॉस ((१/२′′४८′′), कम करने वाला क्रॉस (१/२′′२४′′), ईआरडब्ल्यू / बटवेल्ड कम करने वाला क्रॉस ((१/२′′४८′′) |
| प्रकार | समान क्रॉस, कम क्रॉस |
| दीवार की मोटाई | 3 मिमी 40 मिमी / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| मूल्यवर्धित सेवाएं | गर्म डुबकी गैल्वनाइजिंग, इपॉक्सी और एफबीई कोटिंग, इलेक्ट्रो पॉलिशिंग, रेत ब्लास्टिंग, थ्रेडिंग, सोल्डरिंग |
| उत्पादन ग्रेड | स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स, निकेल मिश्र धातु, निम्न तापमान स्टील, कार्बन स्टील, कप्रो निकेल |
बटवेल्ड पाइप क्रॉस, इक्वल क्रॉस, रिड्यूसिंग क्रॉस के निर्माण मानक
| एएसएमईः | एएनएसआई बी169, ANSI B16.28, एमएसएस-एसपी-43 |
| डीआईएन: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| EN: | EN10253-1, EN10253-2 |
| एएसटीएम ए 403 एएसटीएम एसए 403 | अस्टेनिक स्टेनलेस स्टील पाइप फिटिंग के लिए मानक विनिर्देश |
| एएसएमई बी169 | कारखाने में निर्मित बुना हुआ फिटिंग बट वेल्डिंग |
| एएसएमई बी1625 | बट वेल्डिंग एंड्स |
| एएसएमई बी1628 | वेल्डेड स्टील लघु त्रिज्या कोहनी और बट वेल्डिंग रिटर्न |
| एमएसएस एसपी-43 | कम दबाव, संक्षारण प्रतिरोधी अनुप्रयोगों के लिए बुट-वेल्डिंग फिटिंग |
बटवेल्ड पाइप क्रॉस सामग्री ग्रेड
| स्टेनलेस स्टील | ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L |
| कार्बन स्टील | ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 और WPHY 70. |
| कम तापमान कार्बन स्टील | ASTM A420 WPL3, A420 WPL6 |
| मिश्र धातु स्टील | एएसटीएम / एएसएमई ए/एसए 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91 |
| डुप्लेक्स स्टील | ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No. 1.4462 |
| निकेल मिश्र धातु | ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601)UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) |
ANSI/ASME B16.9 बटवेल्ड समान क्रॉस आयाम
बटवेल्ड क्रॉस आयाम चार्ट
| नाममात्र पाइप आकार (एनपीएस) | डीएन | बेवल में बाहरी व्यास | केंद्र से अंत तक | |
| चलाना.सी | आउटलेट. M[नोट (1) और (2) ] | |||
| आधा | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
आयाम मिलीमीटर में हैं जब तक कि अन्यथा संकेत नहीं दिया गया है।t) को ग्राहक द्वारा निर्दिष्ट किया जाना चाहिए।
बटवेल्ड क्रॉस आयामों को कम करना
| नाममात्र व्यास | बाहरी व्यास | केंद्र से अंत तक | |||||
| डी1 | डी2 | ||||||
| डीएन | एनपीएस | सीरीज ए | सीरीज बी | सीरीज ए | सीरीज बी | सी | एम |
| 15×15 | 1/2×1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15×10 | 1/2×3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15×8 | 1/2×1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20×20 | 3/4×3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20×15 | 3/4×1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20×10 | 3/4×3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25×25 | 1×1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25×20 | 1×3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×15 | 1×1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32 | 1.1/4×1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32×25 | 1.1/4×1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×20 | 1.1/4×3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×15 | 1.1/4×1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40 | 1.1/2×1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40×32 | 1.1/2×1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×25 | 1.1/2×1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×20 | 1.1/2×3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×15 | 1.1/2×1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×50 | 2×2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50×40 | 2×1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×32 | 2×1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50×25 | 2×1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50×20 | 2×3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65 | 2/1/2×2.1/2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65×50 | 2/1/2×2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65×40 | 2/1/2×1.1/2 | 73.0 | 76 | 48.3 | 45 | 76 | 67 |
| 65×32 | 2/1/2×1.1/4 | 73.0 | 76 | 42.4 | 38 | 76 | 64 |
| 65×25 | 2/1/2×1 | 73.0 | 76 | 33.7 | 32 | 76 | 57 |
| 80×80 | 3×3 | 88.9 | 89 | 88.9 | 89 | 86 | 86 |
| 80×65 | 3×2.1/2 | 88.9 | 89 | 73.0 | 76 | 86 | 83 |
| 80×50 | 3×2 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×40 | 3×1.1/2 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×32 | 3×1.1/4 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90 | 3.1/2×3.1/2 | 101.6 |
