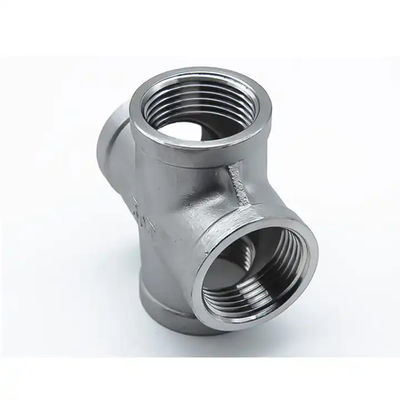

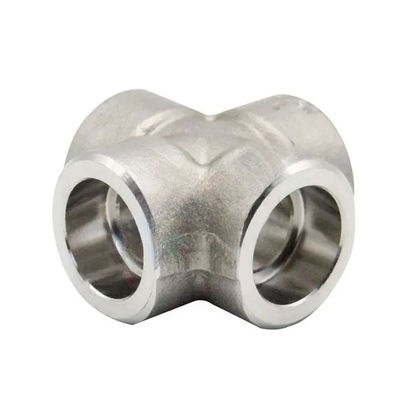

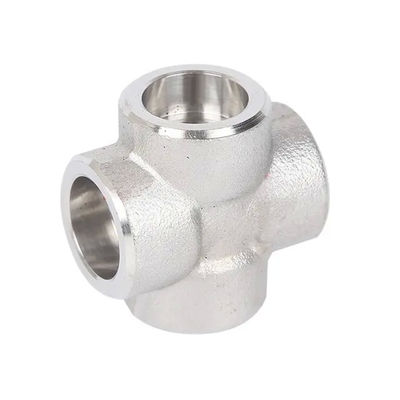

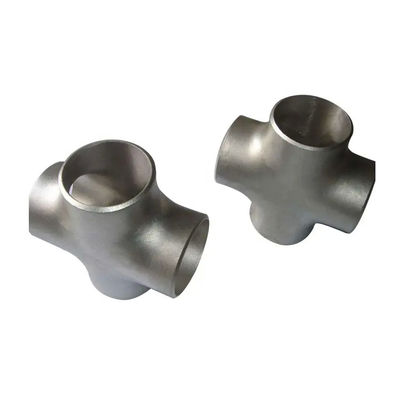

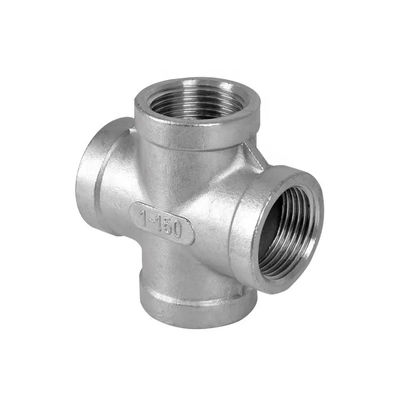

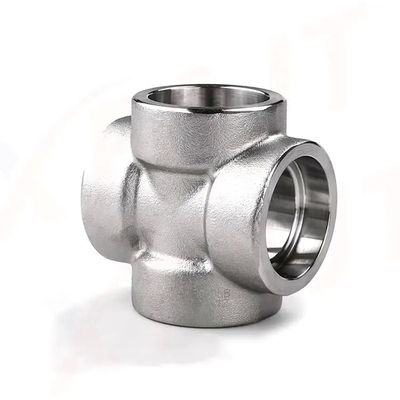

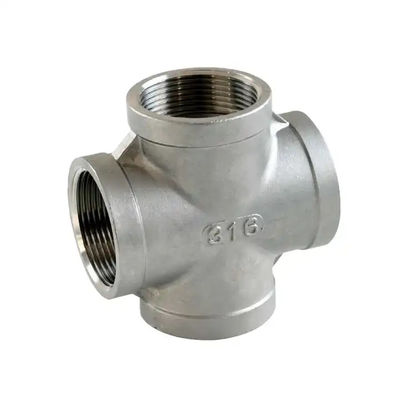

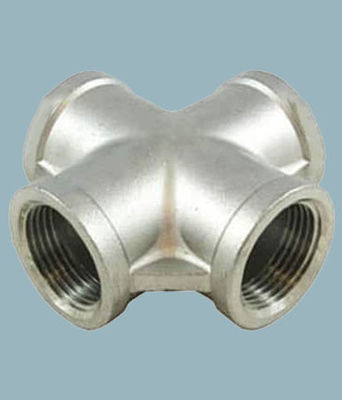

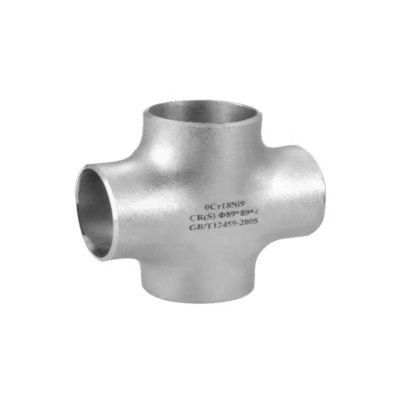

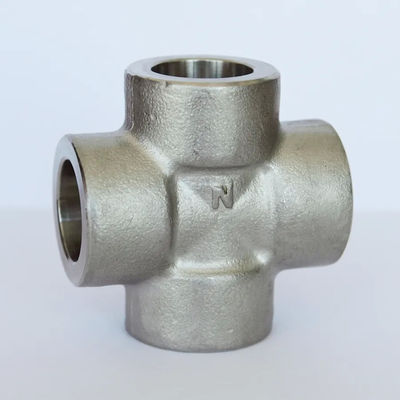

C70600 90/10 कॉपर निकल क्रॉस पाइप फिटिंग ANSI B16.9 1/2"-4" औद्योगिक
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या | क्रॉस पाइप फिटिंग |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| प्रसव के समय | 15-30कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
उत्पाद विवरण
| प्रोडक्ट का नाम | कॉपर निकल पाइप क्रॉस | प्रकार | बराबर |
|---|---|---|---|
| दाब मूल्यांकन | 3000 साई | शैली | लड़ी पिरोया हुआ |
| विनिर्माण प्रक्रिया | जाली | प्रमाणपत्र | एएसएमई बी16.11, एएसटीएम ए182 |
| वज़न | 0.5 किलोग्राम | अंत प्रकार | लड़ी पिरोया हुआ |
| खत्म करना | पॉलिश | मानकों | एएसटीएम ए312, एएसटीएम ए403, एएसटीएम ए815 |
| मानक | ASTM A182 | धागे का आकार | 1/2 इंच |
| सतह का उपचार | पॉलिश | उद्गम देश | चीन |
| पैकेट | कार्टन का डिब्बा | ||
| प्रमुखता देना | C70600 कॉपर निकल क्रॉस फिटिंग,ANSI B16.9 क्रॉस पाइप फिटिंग,औद्योगिक 90/10 कॉपर निकल फिटिंग |
||
उत्पाद विवरण
C70600 90/10 कॉपर निकल क्रॉस पाइप फिटिंग ANSI B16.9 1/2"-4" औद्योगिक
ये क्रॉस पाइप फिटिंग प्रीमियम C70600 कॉपर निकल मिश्र धातु से निर्मित हैं, जो 90/10 और 70/30 सामग्री अनुपात में उपलब्ध हैं। इन्हें ANSI B16.9 मानक के अनुसार सख्ती से उत्पादित किया जाता है, जो औद्योगिक पाइपिंग सिस्टम के लिए स्थिर आयाम, उच्च परिशुद्धता और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
आकार सीमा 1/2" से 4" तक है, जो विभिन्न पाइपलाइन कनेक्शन और विचलन आवश्यकताओं के लिए उपयुक्त है। उत्कृष्ट संक्षारण प्रतिरोध, उच्च दबाव प्रतिरोध और अच्छी यांत्रिक शक्ति के साथ, इन फिटिंग का व्यापक रूप से समुद्री इंजीनियरिंग, रासायनिक प्रसंस्करण, तेल और गैस, एचवीएसी और अन्य औद्योगिक क्षेत्रों में उपयोग किया जाता है।
प्रत्येक फिटिंग गुणवत्ता की निरंतरता की गारंटी के लिए सख्त आयामी निरीक्षण, दबाव परीक्षण और सामग्री सत्यापन से गुजरती है। चिकनी आंतरिक दीवार द्रव प्रतिरोध को कम करती है और रुकावट को रोकती है, जबकि कठोर संरचना कठोर कार्य परिस्थितियों में लंबे समय तक सेवा जीवन सुनिश्चित करती है।
हमारी क्रॉस पाइप फिटिंग स्थिर कनेक्शन, आसान स्थापना और कॉपर निकल पाइप के साथ मजबूत संगतता का समर्थन करती है। कस्टम प्रसंस्करण और आकार सेवाएं उपलब्ध हैं। लंबी दूरी के परिवहन के दौरान क्षति से बचने के लिए मानक निर्यात पैकेजिंग को अपनाया जाता है। हम वैश्विक औद्योगिक ग्राहकों की मांगों को पूरा करने के लिए स्थिर आपूर्ति, समय पर डिलीवरी और पेशेवर तकनीकी सहायता प्रदान करते हैं।
बट वेल्ड इक्वल क्रॉस, पाइप क्रॉस फिटिंग, रिड्यूसिंग क्रॉस पाइप फिटिंग, स्ट्रेट क्रॉस ASME B16.9 डीलर के स्टॉकहोल्डर
हमारे द्वारा पेश किए जाने वाले इक्वल क्रॉस, रिड्यूसिंग क्रॉस और लेटरल क्रॉस विशेष ग्रेड क्रॉस बिजली उत्पादन, पेट्रोकेमिकल, जहाज निर्माण, कागज निर्माण, रासायनिक, फार्मास्युटिकल और फैब्रिकेशन जैसे कई उद्योगों को व्यापक रूप से आपूर्ति किए जाते हैं।
हमारे ग्राहक विनिर्देशों और आवश्यकताओं के आधार पर, हम 202, 304/304L, 904L, 316/316L, डुप्लेक्स 2205, अलॉय 20, क्यूप्रो निकल, मोनेल अलॉय 400, इनकोनेल अलॉय 625, इनकोनेल अलॉय 600, हैस्टेलॉय अलॉय C276 सहित विभिन्न ग्रेडों में स्ट्रेट क्रॉस और रिड्यूसिंग क्रॉस का निर्माण और पेशकश कर सकते हैं, और विभिन्न एल्यूमीनियम ग्रेड में भी।
बटवेल्ड अनइक्वल क्रॉस, बटवेल्ड इक्वल क्रॉस फिटिंग, इक्वल क्रॉस फॉर्मूला, क्रॉस पाइप फिटिंग परिभाषा, स्ट्रेट क्रॉस फिटिंग, इक्वल क्रॉस वेट कैलकुलेटर, इंडिया में स्ट्रेट क्रॉस पाइप फिटिंग डीलर्स के डीलर
ANSI/ASME B16.9 बटवेल्ड पाइप क्रॉस स्पेसिफिकेशन – इक्वल क्रॉस, रिड्यूसिंग क्रॉस
| आयाम | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| बाहरी व्यास | इक्वल क्रॉस (1/2"~24"), ERW / बटवेल्ड इक्वल क्रॉस(1/2"~48"), रिड्यूसिंग क्रॉस (1/2"~24"), ERW / बटवेल्ड रिड्यूसिंग क्रॉस(1/2"~48") |
| प्रकार | इक्वल क्रॉस, रिड्यूसिंग क्रॉस |
| दीवार की मोटाई | 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| मूल्य वर्धित सेवाएं | हॉट डिप गैल्वनाइजिंग, एपॉक्सी और एफबीई कोटिंग, इलेक्ट्रो पॉलिश, सैंड ब्लास्टिंग, थ्रेडिंग, सोल्डरिंग |
| उत्पादन ग्रेड | स्टेनलेस स्टील, अलॉय स्टील, डुप्लेक्स, निकल अलॉय, निम्न तापमान स्टील, कार्बन स्टील, क्यूप्रो निकल |
बटवेल्ड पाइप क्रॉस, इक्वल क्रॉस, रिड्यूसिंग क्रॉस के विनिर्माण मानक
| ASME: | ANSI B16.9, ANSI B16.28, MSS-SP-43 |
| DIN: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| EN: | EN10253-1, EN10253-2 |
| ASTM A403 – ASME SA403 | जाली ऑस्टेनिटिक स्टेनलेस स्टील पाइपिंग फिटिंग के लिए मानक विनिर्देश |
| ASME B16.9 | फैक्ट्री-मेड जाली फिटिंग बटवेल्डिंग |
| ASME B16.25 | बटवेल्डिंग एंड्स |
| ASME B16.28 | जाली स्टील शॉर्ट रेडियस एल्बो और बटवेल्डिंग रिटर्न्स |
| MSS SP-43 | कम दबाव, संक्षारण प्रतिरोधी अनुप्रयोगों के लिए जाली और निर्मित बट-वेल्डिंग फिटिंग |
बटवेल्ड पाइप क्रॉस सामग्री ग्रेड
| स्टेनलेस स्टील | ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L |
| कार्बन स्टील | ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 और WPHY 70. |
| कम तापमान कार्बन स्टील | ASTM A420 WPL3, A420 WPL6 |
| अलॉय स्टील | ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91 |
| डुप्लेक्स स्टील | ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No. 1.4462 |
| निकल अलॉय | ASTM / ASME SB 336 UNS 2200 ( निकेल 200 ), UNS 2201 (निकेल 201 ), UNS 4400 (मोनल 400 ), UNS 8020 ( अलॉय 20 / 20 CB 3, UNS 8825 इनकोनेल (825), UNS 6600 (इनकोनेल 600 ), UNS 601 ( इनकोनेल 601 ), UNS 6625 (इनकोनेल 625), UNS 10276 ( हैस्टेलॉय C 276 ) |
ANSI/ASME B16.9 बटवेल्ड इक्वल क्रॉस आयाम
बटवेल्ड क्रॉस आयाम चार्ट
| नाममात्र पाइप आकार (NPS) | DN | बेवेल पर बाहरी व्यास | केंद्र से अंत तक | |
| रन.C | आउटलेट. M[नोट्स(1) और (2)] | |||
| 1/2 | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
आयाम मिलीमीटर में हैं जब तक कि अन्यथा संकेत न दिया गया हो। दीवार की मोटाई (t) ग्राहक द्वारा निर्दिष्ट की जानी चाहिए।
बटवेल्ड रिड्यूसिंग क्रॉस आयाम
| नाममात्र व्यास | बाहरी व्यास | केंद्र से अंत तक | |||||
| D1 | D2 | ||||||
| DN | NPS | सीरीज ए | सीरीज बी | सीरीज ए | सीरीज बी | C | M |
| 15×15 | 1/2×1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15×10 | 1/2×3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15×8 | 1/2×1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20×20 | 3/4×3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20×15 | 3/4×1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20×10 | 3/4×3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25×25 | 1×1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25×20 | 1×3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×15 | 1×1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32 | 1.1/4×1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32×25 | 1.1/4×1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×20 | 1.1/4×3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×15 | 1.1/4×1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40 | 1.1/2×1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40×32 | 1.1/2×1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×25 | 1.1/2×1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×20 | 1.1/2×3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×15 | 1.1/2×1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×50 | 2×2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50×40 | 2×1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×32 | 2×1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50×25 | 2×1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50×20 | 2×3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65 | 2/1/2×2.1/2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65×50 | 2/1/2×2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65×40 | 2/1/2×1.1/2 | 73.0 | 76 | 48.3 | 45 | 76 | 67 |
| 65×32 | 2/1/2×1.1/4 | 73.0 | 76 | 42.4 | 38 | 76 | 64 |
| 65×25 | 2/1/2×1 | 73.0 | 76 | 33.7 | 32 | 76 | 57 |
| 80×80 | 3×3 | 88.9 | 89 | 88.9 | 89 | 86 | 86 |
| 80×65 | 3×2.1/2 | 88.9 | 89 | 73.0 | 76 | 86 | 83 |
| 80×50 | 3×2 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×40 | 3×1.1/2 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×32 | 3×1.1/4 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90 | 3.1/2×3.1/2 | 101.6 | – | 101.6 | – | 95 | 95 |
| 90×80 | 3.1/2×3 | 101.6 | – | 88.9 | 89 | 95 | 92 |
| 90×65 | 3.1/2×2.1/2 | 101.6 | – | 73.0 | 76 | 95 | 89 |
| 90×50 | 3.1/2×2 | 101.6 | – | 60.3 | 57 | 95 | 83 |
| 90×40 | 3.1/2×1.1/2 | 101.6 | – | 48.3 | 45 | 95 | 79 |
| 100×100 | 4×4 | 114.3 | 108 | 114.3 | 108 | 105 | 105 |
| 100×90 | 4×3.1/2 | 114.3 | 108 | 101.6 | – | 105 | 102 |
| 100×80 | 4×3 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100×65 | 4×2.1/2 | 114.3 | 108 | 73.0 | 76 | 105 | 95 |
| 100×50 | 4×2 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×40 | 4×1.1/2 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125 | 5×5 | 141.3 | 133 | 141.3 | 133 | 124 | 124 |
| 125×100 | 5×4 | 141.3 | 133 | 114.3 | 108 | 124 | 117 |
| 125×90 | 5×3.1/2 | 141.3 | – | 101.6 | – | 124 | 114 |
| 125×80 | 5×3 | 141.3 | 133 | 88.9 | 89 | 124 | 111 |
| 125×65 | 5×2.1.2 | 141.3 | 133 | 73.0 | 76 | 124 | 108 |
| 125×50 | 5×2 | 141.3 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150 | 6×6 | 168.3 | 159 | 168.3 | 159 | 143 | 143 |
| 150×125 | 6×5 | 168.3 | 159 | 141.3 | 133 | 143 | 137 |
| 150×100 | 6×4 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×90 | 6×3.1/2 | 168.3 | – | 101.6 | – | 143 | 127 |
| 150×80 | 6×3 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150×65 | 6×2.1/2 | 168.3 | 159 | 73.0 | 76 | 143 | 121 |
| 200×200 | 8×8 | 219.1 | 219 | 219.1 | 219 | 178 | 178 |
| 200×150 | 8×6 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200×125 | 8×5 | 219.1 | 219 | 141.4 | 133 | 178 | 162 |
| 200×100 | 8×4 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200×90 | 8×3.1/2 | 219.1 | – | 101.6 | – | 178 | 152 |
| 250×250 | 10×10 | 273.0 | 273 | 273.0 | 273 | 216 | 216 |
| 250×200 | 10×8 | 273.0 | 273 | 219.1 | 219 | 216 | 203 |
| 250×150 | 10×6 | 273.0 | 273 | 168.3 | 159 | 216 | 194 |
| 250×125 | 10×5 | 273.0 | 273 | 141.3 | 133 | 216 | 191 |
| 250×100 | 10×4 | 273.0 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300 | 12×12 | 323.9 | 325 | 323.9 | 325 | 254 | 254 |
| 300×250 | 12×10 | 323.9 | 325 | 273.0 | 273 | 254 | 241 |
| 300×200 | 12×8 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×150 | 12×6 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×125 | 12×5 | 323.9 | 325 | 141.3 | 133 | 254 | 216 |
| 350×350 | 14×14 | 355.6 | 377 | 355.6 | 377 | 279 | 279 |
| 350×300 | 14×12 | 355.6 | 377 | 323.9 | 325 | 279 | 270 |
| 350×250 | 14×10 | 355.6 | 377 | 273.0 | 273 | 279 | 257 |
| 350×200 | 14×8 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×150 | 14×6 | 355.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400×400 | 16×16 | 406.4 | 426 | 406.4 | 426 | 305 | 305 |
| 400×350 | 16×14 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×300 | 16×12 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400×250 | 16×10 | 406.4 | 426 | 273.0 | 273 | 305 | 283 |
| 400×200 | 16×8 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×150 | 16×6 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450 | 18×18 | 457 | 480 | 457 | 480 | 343 | 343 |
| 450×400 | 18×16 | 457 | 480 | 406.4 | 426 | 343 | 330 |
| 450×350 | 18×14 | 457 | 480 | 355.6 | 377 | 343 | 330 |
| 450×300 | 18×12 | 457 | 480 | 323.9 | 325 | 343 | 321 |
| 450×250 | 18×10 | 457 | 480 | 273.0 | 273 | 343 | 308 |
| 450×200 | 18×8 | 457 | 480 | 219.1 | 219 | 343 | 298 |
| 500×500 | 20×20 | 508 | 530 | 508 | 530 | 381 | 381 |
| 500×450 | 20×20 | 508 | 530 | 457 | 480 | 381 | 368 |
| 500×400 | 20×20 | 508 | 530 | 406.4 | 426 | 381 | 356 |
| 500×350 | 20×20 | 508 | 530 | 355.6 | 377 | 381 | 356 |
| 500×300 | 20×20 | 508 | 530 | 323.9 | 325 | 381 | 346 |
| 500×250 | 20×20 | 508 | 530 | 273.0 | 273 | 381 | 333 |
| 500×200 | 20×20 | 508 | 530 | 219.1 | 219 | 381 | 324 |
ASME B16.9 बटवेल्ड क्रॉस उपलब्ध प्रकार
| बटवेल्ड इक्वल क्रॉस | बट वेल्ड रिड्यूसिंग क्रॉस फिटिंग |
| रिड्यूसिंग क्रॉस फिटिंग | स्टील रिड्यूसिंग क्रॉस पाइप फिटिंग |
| ASME B16.9 अनइक्वल क्रॉस | उच्च गुणवत्ता अनइक्वल क्रॉस |
| बटवेल्ड स्ट्रेट क्रॉस | बट वेल्ड रिड्यूसिंग क्रॉस पाइप फिटिंग |
| ANSI B16.9 बटवेल्ड क्रॉस | ASME B16.28 बटवेल्ड पाइप क्रॉस |
| बटवेल्ड क्रॉस पाइप फिटिंग | बटवेल्ड बार क्रॉस |
| इक्वल क्रॉस फिटिंग | क्रॉस फिटिंग |
| बटवेल्ड रिड्यूसिंग क्रॉस | बटवेल्ड इक्वल क्रॉस फिटिंग |
बटवेल्ड पाइप क्रॉस मूल्य सूची
ASME B16.9 बटवेल्ड इक्वल क्रॉस
एफओबी मूल्य: यूएस $0.5-6 / पीस
बटवेल्ड sch40 अनइक्वल क्रॉस
एफओबी मूल्य: यूएस $1.2-2500 / पीस
इक्वल क्रॉस फिटिंग
एफओबी मूल्य: यूएस $1-5000 / पीस
ASME B16.9 बटवेल्ड रिड्यूसिंग क्रॉस
एफओबी मूल्य: यूएस $0.11-999 / पीस
ASME B16.9 बटवेल्ड रिड्यूसिंग क्रॉस पाइप फिटिंग
एफओबी मूल्य: यूएस $0.2-50 / पीस
बटवेल्ड बार क्रॉस
एफओबी मूल्य: यूएस $0.2-500 / पीस
इक्वल क्रॉस
एफओबी मूल्य: यूएस $0.11-1 / पीस
