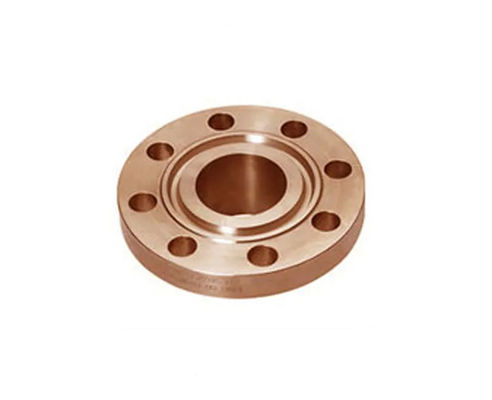

CuNi 70/30 फोर्ज्ड फ्लैंज क्लास 150, ASME B16.5 SWRF संक्षारण प्रतिरोधी
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकेल निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा | 1पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | CuNi 70/30 फोर्ज्ड फ्लैंज क्लास 150, ASME B16.5 SWRF संक्षारण प्रतिरोधी | भूतल समापन | चिकना, पॉलिश या ग्राहक विनिर्देश के अनुसार |
|---|---|---|---|
| घनत्व | 8.9 ग्राम/सेमी। | रिश्ते का प्रकार | वेल्ड, थ्रेड, सॉकेट वेल्ड |
| आकार | कोहनी | प्रेस | 20बार |
| लंबाई | 75 मिमी | तापमान की रेंज | -200°C से 400°C (मिश्र धातु ग्रेड के अनुसार भिन्न होता है) |
| श्रेणी | 90/10 कॉपर निकल (यूएनएस 70600) | आवेदन | पाइप लाइन कनेक्ट करें |
| जुड़ने की योग्यता | अच्छा | धागे का प्रकार | एएसएमई बी1.20.1(एनपीटी) |
| आकार राणे | 1/2 | मोटाई | 3х2,5 मिमी |
| चेहरा प्रकार | उठा हुआ चेहरा, सपाट चेहरा, रिंग प्रकार का जोड़ | मूल्य अवधि | सीआईएफ सीएफआर एफओबी पूर्व कार्य |
| पैकेट | लकड़ी के मामले, फूस, आदि। | संक्षारण प्रतिरोध | समुद्री जल और समुद्री संक्षारण के प्रति उच्च प्रतिरोध |
| तांबे की सामग्री | 70% तांबा | तकनीक | ढलाई |
| कीवर्ड | तांबे का निकला हुआ किनारा | फ़ायदा | सुविधाजनक स्थापना और रखरखाव |
| मानकों | ASTM B151, ASME B16.5 | विशेष कार्य | संक्षारण प्रतिरोध |
| प्रमुखता देना | CuNi 70/30 फोल्ड फ्लैंज,ASME B16.5 SWRF फ्लैंज,जंग प्रतिरोधी तांबा निकेल फ्लैंज |
||
उत्पाद विवरण
CuNi 70/30 फोल्डेड फ्लैंज क्लास 150, ASME B16.5 SWRF संक्षारण प्रतिरोधी
1उत्पाद का वर्णन
यह उत्पाद CuNi 70/30 (UNS C71500) मिश्र धातु से निर्मित एक उच्च प्रदर्शन वाला कॉपर निकेल सॉकेट वेल्ड फ्लैंज है, जो ASME B16.5 मानक के पूर्ण अनुपालन में है और वर्ग 150 के लिए वर्गीकृत है।सॉकेट वेल्ड (एसडब्ल्यू) कनेक्शन में पाइप को फ्लैंज के एक अंतर्निहित छेद में डालना शामिल है जिसके बाद पाइप के बाहरी व्यास के चारों ओर एक फिलेट वेल्ड होता हैयह डिजाइन एक चिकनी बोर और मजबूत, स्थायी जोड़ सुनिश्चित करता है, जिससे यह विशेष रूप से उच्च दबाव और उच्च अखंडता पाइपिंग प्रणालियों के लिए उपयुक्त है।CuNi 70/30 मिश्र धातु समुद्र के पानी और जैवसंश्लेषण के लिए बेहतर प्रतिरोध प्रदान करती है.
2आवेदन
क्यूएनआई 70/30 फ्लैंज उच्च संक्षारण प्रतिरोध और जैवसंश्लेषण संरक्षण की मांग करने वाले वातावरण में आवश्यक है। प्राथमिक अनुप्रयोगों में शामिल हैंः
-
जहाज निर्माण एवं समुद्री मरम्मत:समुद्री जल शीतलन प्रणाली, अग्निशमन लाइन, बालास्ट और स्वच्छता प्रणाली।
-
अपतटीय एवं तटीय अवसंरचना:लवणशोधन संयंत्र (मल्टी-स्टेज फ्लैश और रिवर्स ऑस्मोसिस), अपतटीय प्लेटफार्म और ज्वार ऊर्जा प्रणाली।
-
विद्युत उद्योग:जीवाश्म ईंधन और परमाणु ऊर्जा संयंत्रों में शीतलन जल सर्किट।
-
औद्योगिक ताप हस्तांतरण:हीट एक्सचेंजर, कंडेनसर और वाष्पीकरण ट्यूब।
-
रक्षा एवं नौसेना:पनडुब्बी पाइपवर्क और सतह जहाज प्रणाली (डीईएफ स्टैन 02-879 के अनुरूप) ।
3उत्पाद के कार्य
-
सुरक्षित पाइप ज्वाइनःएक स्थायी, लीक-टाइट फिलेट वेल्डेड कनेक्शन बनाता है जो उच्च दबाव और कंपन का सामना करता है।
-
प्रणाली की असेंबली और असेंबलीःपाइप सिस्टम को इकट्ठा करने और बाद में निरीक्षण, मरम्मत या संशोधन के लिए विघटित करने की अनुमति देता है।
-
प्रवाह प्रबंधन:वाल्वों, पंपों, कोहनी और टी के साथ कनेक्शन की सुविधा देता है ताकि द्रव प्रवाह को निर्देशित किया जा सके।
-

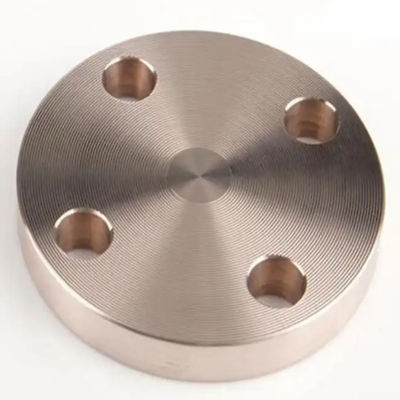

दबाव पृथक्करण:जब यह एक अंधा फ्लैंज के साथ संयुक्त होता है, तो यह रखरखाव के लिए एक पाइपलाइन के विशिष्ट वर्गों को अलग कर सकता है।
-
लोड स्थानांतरणःयांत्रिक भारों का हस्तांतरण (टेन्शन)पर, संपीड़न, झुकने) bolted flange जोड़ों के माध्यम से।
4तकनीकी विनिर्देश
| पैरामीटर | मूल्य / सीमा |
| सामग्री का ग्रेड | CuNi 70/30 (UNS C71500) |
| मानक | एएसएमई बी16.5 वर्ग 150 |
| कनेक्शन प्रकार | सोकेट वेल्ड (SW) |
| नाममात्र आकार (NPS) | 1/2′′ से 24′′ (DN15 से DN600) |
| फ्लैंज फेस | ऊंचा चेहरा (RF) / सपाट चेहरा (FF) |
| Cu सामग्री | 65. 0% ०. ०% |
| Ni सामग्री (सहित Co) | 29. 0% ️ 33.0% |
| फे सामग्री | 0. 40% ️ 1.0% |
| एमएन सामग्री | ≤ 1.0% |
| तन्य शक्ति (मिनट) | 450 MPa (65 ksi) |
| उपज शक्ति 0.2% (मिनट) | 170 एमपीए (25 केसीआई) |
| लम्बाई (मिनट) | 30% |
| कठोरता (अधिकतम) | 85 HRB |
| घनत्व | 8.94 g/cm3 |
| पिघलने की सीमा | 1170 ️ 1240 °C |
अक्सर पूछे जाने वाले प्रश्न
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
