हीट एक्सचेंजर के लिए C70600 CuNi 90/10 समान टी ASME B16.9 बट वेल्ड SCH10
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | कॉपर निकेल इक्वल टी |
| न्यूनतम आदेश मात्रा | 1पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | हीट एक्सचेंजर के लिए C70600 CuNi 90/10 समान टी ASME B16.9 बट वेल्ड SCH10 | मूल | शंघाई |
|---|---|---|---|
| सतही समापन | चिकना, मसालेदार, या ग्राहक की आवश्यकता के अनुसार | सतह का उपचार | पॉलिश |
| सामग्री | कॉपर निकल मिश्र धातु (CuNi) | उत्पाद | कूपर निकेल टी बराबर टी |
| दाब मूल्यांकन | कक्षा 150 से कक्षा 300 तक | डिज़ाइन मानक | एएसएमई बी16.22 |
| रिश्ते का प्रकार | बट वेल्ड/सॉकेट वेल्ड/थ्रेडेड | संघटन | आमतौर पर 90% तांबा, 10% निकल या 70% तांबा, 30% निकल |
| दाब मूल्यांकन | कक्षा 150 से कक्षा 600 (भिन्न) | कनेक्शन का तरीका | वेल्डिंग |
| मानक | एएनएसआई, एएसटीएम, डीआईएन, जेआईएस | विनिर्माण प्रक्रिया | निर्बाध या वेल्डेड |
| पैकेट | लकड़ी का केस | सिर | गोल |
| प्रमुखता देना | CuNi 90/10 बराबर टी बट वेल्ड,कॉपर निकल बराबर टी SCH10,ASME B16.9 हीट एक्सचेंजर टी |
||
उत्पाद विवरण

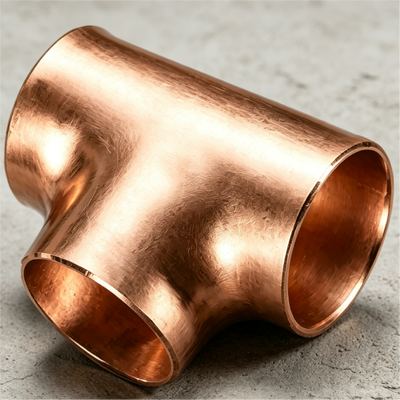

हीट एक्सचेंजर के लिए C70600 CuNi 90/10 समान टी ASME B16.9 बट वेल्ड SCH10
1. उत्पाद विवरण
कॉपर निकेल इक्वल टी एक समान बोर वाली तीन-तरफ़ा फिटिंग है, जिसे विशेष रूप से पाइपिंग सिस्टम में लंबवत समान-व्यास शाखा कनेक्शन के लिए डिज़ाइन किया गया है। सीमलेस कोल्ड ड्राइंग या हॉट एक्सट्रूज़न द्वारा कॉपर-निकल मिश्र धातु (Cu-Ni 90/10 या 70/30) से निर्मित। एएसटीएम बी466, एएसएमई बी16.9 और बीएस 2871 के अनुरूप, यह समुद्री जल के क्षरण, कटाव और जैव ईंधन के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जो इसे जहाज निर्माण, अपतटीय और रासायनिक पाइपिंग सिस्टम में एक प्रमुख घटक बनाता है।
2. उत्पाद अनुप्रयोग
-
जहाज प्रणाली:मुख्य इंजन ठंडा पानी, गिट्टी पानी भरना/निर्वहन, अग्नि हाइड्रेंट आपूर्ति, डेक वाशिंग लाइनें
-
अपतटीय प्लेटफार्म:समुद्री जल लिफ्ट पाइप, प्लेटफॉर्म कूलिंग वॉटर रिंग मेन, आपातकालीन फायरवाटर सिस्टम
-
डिसेलिनेशन:फ्लैश चैम्बर ब्राइन परिसंचरण, आरओ फ़ीड वितरण, ध्यान केंद्रित आउटफॉल
-
रासायनिक पौधे:इलेक्ट्रोप्लेटिंग अपशिष्ट जल संचरण, खारा कार्बनिक अपशिष्ट तरल लाइनें, कूलिंग टॉवर मेकअप पानी
-
नाभिकीय ऊर्जा यंत्र:घटक ठंडा पानी (आवश्यक सेवा पानी) इनलेट/आउटलेट शाखाएं
-
अन्य:तटीय दर्शनीय क्षेत्र जल आपूर्ति, समुद्री खेत जल विनिमय लाइनें, जहाज किनारे बिजली शीतलन प्रणाली
3.स्थापना एवं सावधानियां
-
अनपैकिंग निरीक्षण:पारगमन क्षति की जाँच करें; सत्यापित करें कि चिह्न स्पष्ट और पूर्ण हैं।
-
सतह तैयार करना:वेल्डिंग से पहले स्टेनलेस स्टील वायर ब्रश के साथ बेवल और 30 मिमी भीतरी/बाहरी दीवार क्षेत्र को साफ करें; सारा तेल और पेंट हटा दें।
-
बट वेल्डिंग:फिट-अप के दौरान अधिकतम अनुमत गलत संरेखण दीवार की मोटाई का 10% है, 1.5 मिमी से अधिक नहीं। ज़्यादा गरम होने से बचने के लिए कम करंट और तेज़ वेल्डिंग का उपयोग करें।
-
सॉकेट वेल्ड:पाइप को सॉकेट के नीचे तक पूरा डालें और फिर लगभग पीछे खींचें। जड़ में तनाव एकाग्रता से बचने के लिए 2 मिमी।
-
थ्रेडेड कनेक्शन:पीटीएफई टेप को 2-3 मोड़ लपेटें; हाथ से कसें फिर रिंच से कसें 1.5 मोड़ से अधिक नहीं।
-
दबाव परीक्षण की आवश्यकता:हाइड्रोटेस्ट दबाव = 1.5× डिज़ाइन दबाव; परीक्षण के दौरान परिवेश का तापमान <5℃ नहीं होना चाहिए।
-
रोक:
-
जिंक, कैडमियम या सीसा जैसी कम गलनांक वाली धातुओं के संपर्क में न आएं।
-
मजबूत ऑक्सीकरण एसिड (उदाहरण के लिए, फ्यूमिंग नाइट्रिक एसिड) के लिए नहीं।
-
अतिरिक्त तनाव से बचने के लिए स्थापना के दौरान संरेखण को मजबूर न करें।
-
4.मुख्य तकनीकी पैरामीटर
| पैरामीटर | कीमत |
| सामग्री ग्रेड | Cu-Ni 90/10 (C70600), Cu-Ni 70/30 (C71500) |
| नाम मात्र का आकार | 1/2″ – 42″ (डीएन15 – डीएन1050) |
| अनुसूची | Sch5, Sch10, Sch20, Sch30, Sch40, Sch60, Sch80, Sch100, Sch120, Sch140, Sch160 |
| लागू मानक | एएसटीएम बी122/बी466/बी467; एएसएमई बी16.9; बीएस 2871 भाग 3; जेआईएस एच3300 |
| रिश्ते का प्रकार | बट वेल्ड (बीडब्ल्यू) / सॉकेट वेल्ड (एसडब्ल्यू) / थ्रेडेड (आरसी/एनपीटी) |
| दबाव सीमा | कक्षा 150# / 300# / 600# / 900# |
| संचालन तापमान। | -20℃ ~ 300℃ |
| तन्यता ताकत (C70600) | 310 एमपीए (मिनट) |
| कठोरता (C70600) | 75 एचआरबी (सामान्य) |
| प्रतिरोधकता | 0.5 μΩ·m |
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं? हम निर्माता हैं, आप प्रमाणीकरण देख सकते हैं।
2. आपकी डिलीवरी का समय कितना है? सामान स्टॉक में होने पर आम तौर पर 5-10 दिन लगते हैं। या 15-20 दिन का समय है यदि माल स्टॉक में नहीं है तो यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त? हां, हम निःशुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपके भुगतान की शर्तें क्या हैं? भुगतान<=1000USD, 100% अग्रिम। भुगतान>=1000USD, अग्रिम में 50% टी/टी, शिपमेंट से पहले शेष।
