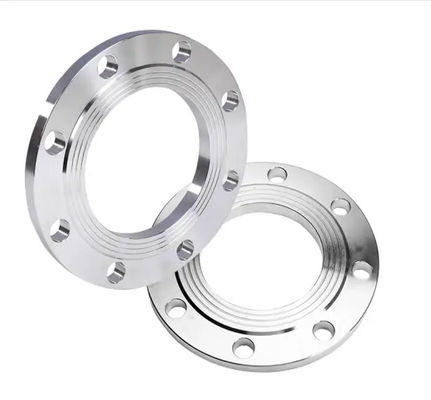

CuNi 70/30 फोल्डेड सॉकेट वेल्ड फ्लैंज ASME B16.5 क्लास150

CuNi 70/30 कॉपर निकल फोर्ज्ड सॉकेट वेल्ड निकला हुआ किनारा ASME B16.5 Class150

1. उत्पाद विवरण

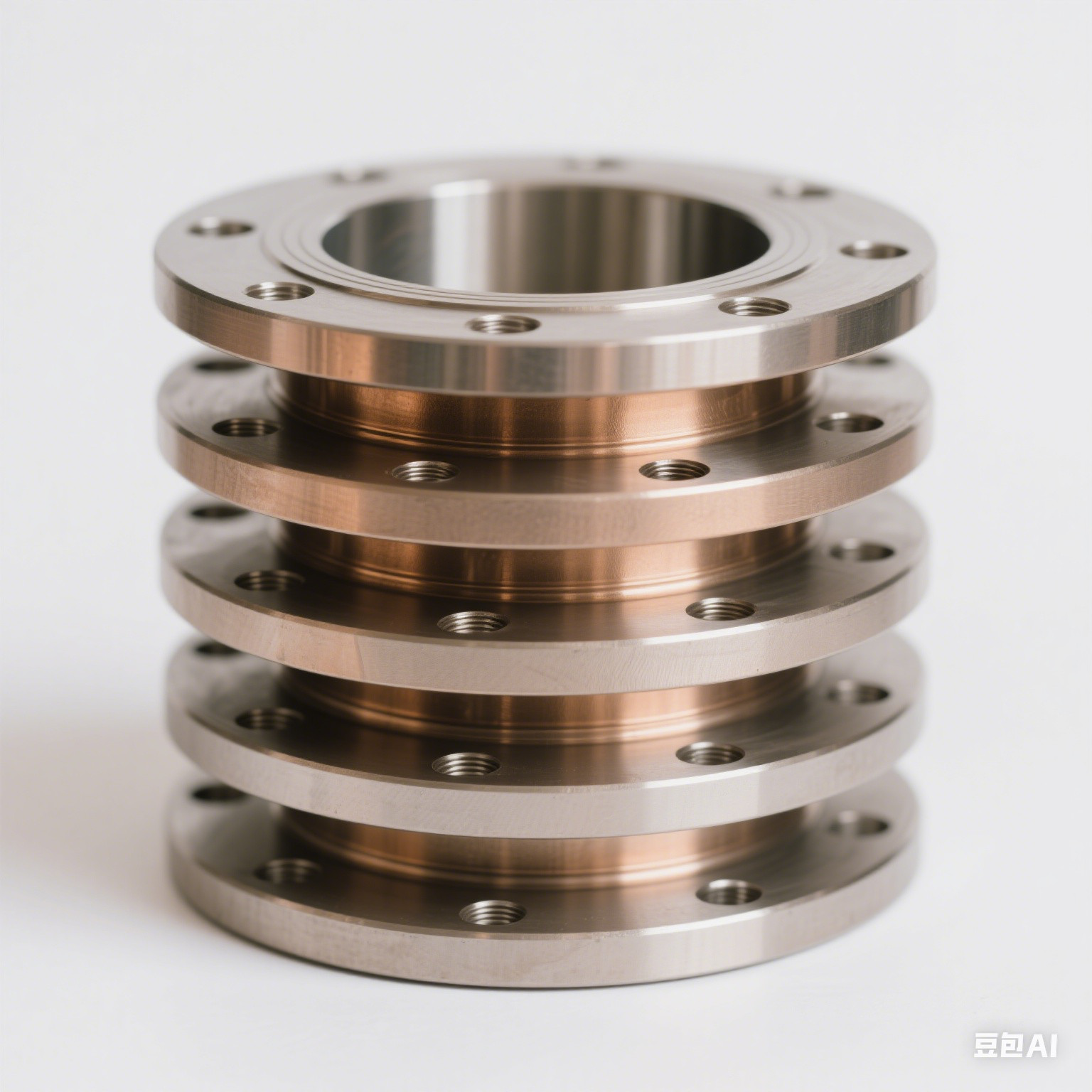

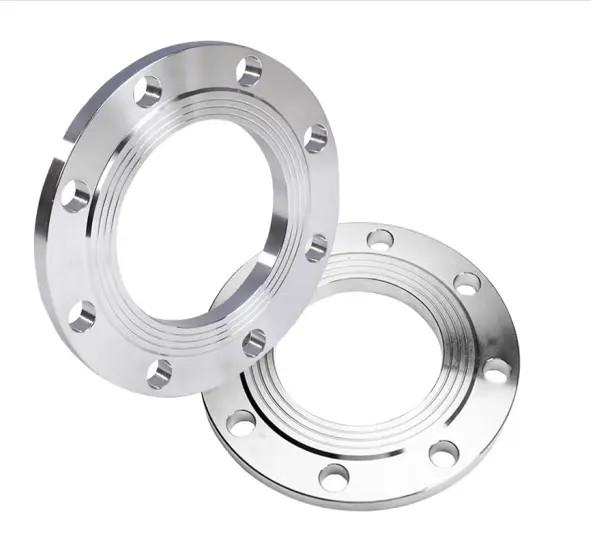

कॉपर निकेल फ्लैंज को फोर्जिंग प्रक्रिया के माध्यम से प्रीमियम CuNi 70/30 (UNS C71500) कच्चे माल से निर्मित किया जाता है, जिसमें सॉकेट वेल्ड कनेक्शन प्रकार होता है। उत्पाद का निर्माण एएसएमई बी16.5 मानक के सख्त अनुसार, कक्षा 150 (150एलबी) की दबाव रेटिंग के साथ किया गया है। अपने उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध और एंटी-बायोफॉलिंग गुणों के कारण, तांबा निकल मिश्र धातु फ्लैंग्स का व्यापक रूप से जहाज निर्माण, समुद्री जल अलवणीकरण, अपतटीय तेल प्लेटफार्मों, रासायनिक हीट एक्सचेंजर्स और अन्य समुद्री और औद्योगिक अनुप्रयोगों में उपयोग किया जाता है। पाइपलाइन कनेक्शन में विश्वसनीय सीलिंग प्रदर्शन सुनिश्चित करने के लिए इस उत्पाद में उभरी हुई फेस सीलिंग सतह की सुविधा है।

2. मुख्य उत्पाद पैरामीटर

 3. उत्पाद अनुप्रयोग

• समुद्री समुद्री जल शीतलन पाइपलाइन प्रणाली

• अपतटीय तेल एवं गैस प्लेटफ़ॉर्म अग्निशमन और गिट्टी जल प्रणालियाँ

• समुद्री जल अलवणीकरण संयंत्र (मेड/एमएसएफ प्रक्रिया) पाइपिंग कनेक्शन

• तटीय बिजली संयंत्र कंडेनसर और हीट एक्सचेंजर्स

• रासायनिक उद्योग संक्षारक मीडिया परिवहन पाइपलाइन

4. उत्पाद लाभ

1. उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध: CuNi 70/30 मिश्र धातु बहते और स्थिर समुद्री जल दोनों में बेहद कम संक्षारण दर प्रदर्शित करती है, जिसका सेवा जीवन 20 वर्ष से अधिक है।

2. बेहतर एंटी-बायोफॉलिंग प्रदर्शन: तांबा तत्व प्राकृतिक रूप से समुद्री सूक्ष्मजीवों के आसंजन को रोकता है, जिससे पाइपलाइन रुकावट के जोखिम और रखरखाव की आवृत्ति कम हो जाती है।

3. उच्च क्षरण-संक्षारण प्रतिरोध: सामग्री उच्च-वेग समुद्री जल शोधन के तहत अच्छा संक्षारण प्रतिरोध बनाए रखती है, अधिकतम स्वीकार्य प्रवाह वेग 3.5-4.0 मीटर/सेकेंड तक होता है।

4. फोर्जिंग प्रक्रिया आश्वासन: हॉट फोर्जिंग प्रक्रिया एक समान और सघन अनाज संरचना सुनिश्चित करती है, जिसमें कास्ट उत्पादों की तुलना में काफी बेहतर यांत्रिक गुण होते हैं।

5. अच्छी वेल्डेबिलिटी: कार्बन स्टील और स्टेनलेस स्टील पाइपलाइन वेल्डिंग के साथ संगत, विश्वसनीय वेल्ड संयुक्त ताकत के साथ सुविधाजनक ऑन-साइट इंस्टॉलेशन को सक्षम बनाता है।

6. कम रखरखाव लागत: सामग्री की सतह पर स्व-उपचार निष्क्रिय फिल्म बनती है, जिससे कम जीवनचक्र लागत के साथ अतिरिक्त कोटिंग्स या कैथोडिक सुरक्षा की आवश्यकता समाप्त हो जाती है।

7. उच्च आयामी सटीकता: ASME B16.5 मानक मानक पाइप फिटिंग के साथ सही फिट सुनिश्चित करने के लिए सहनशीलता को सख्ती से नियंत्रित करता है।

5. उत्पाद कार्य

• समुद्री जल पाइपिंग प्रणालियों में पाइपों के बीच सॉकेट वेल्ड कनेक्शन का एहसास करें

• समुद्री जल माध्यम रिसाव को रोकने के लिए विश्वसनीय सीलिंग इंटरफ़ेस प्रदान करें

• पाइपिंग सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए कक्षा 150 के कामकाजी दबाव का सामना करें

• समुद्री आर्द्र और नमक स्प्रे वातावरण में दीर्घकालिक स्थिर संचालन के लिए अनुकूल

• पाइपिंग सिस्टम के सेक्शनल कनेक्शन और रखरखाव डिस्सेप्लर को सक्षम करें

6. उपयोगकर्ता निर्देश

स्थापना-पूर्व तैयारी:

1. निकला हुआ किनारा उपस्थिति का निरीक्षण करें, कोई दरार, विरूपण, जंग या अन्य दोष नहीं होने की पुष्टि करें।

2. डिज़ाइन चित्रों के विरुद्ध फ़्लैंज आकार, दबाव रेटिंग और सामग्री पहचान सत्यापित करें।

3. तेल, ऑक्साइड स्केल और अन्य अशुद्धियों को हटाते हुए, निकला हुआ किनारा वेल्ड अंत और सीलिंग सतह को साफ करें।

स्थापना चरण:

1. उचित सम्मिलन गहराई (एएसएमई बी16.5 सॉकेट गहराई आवश्यकताओं के अनुसार) सुनिश्चित करते हुए, फ्लैंज सॉकेट में पाइप डालें।

2. वेल्डिंग तनाव एकाग्रता से बचने के लिए 1.6 मिमी विस्तार अंतर (पाइप अंत और सॉकेट नीचे के बीच की दूरी) छोड़ें।

3. संगत CuNi भराव धातु (जैसे, ERCuNi वेल्डिंग तार) के साथ TIG या MIG वेल्डिंग प्रक्रिया का उपयोग करें।

4. वेल्डिंग के दौरान इंटरपास तापमान को 150°C से अधिक न नियंत्रित करें ताकि मिश्र धातु तत्व को ज़्यादा गरम होने से जलने से बचाया जा सके।

5. सतह को सील करने के लिए पीटीएफई या ग्रेफाइट-प्रबलित गैस्केट का उपयोग करें, बोल्ट को विकर्ण अनुक्रम में समान रूप से कस लें।

स्थापना के बाद निरीक्षण:

1. कोई वेल्डिंग दोष न हो यह सुनिश्चित करने के लिए वेल्ड पर पेनेट्रेंट या रेडियोग्राफ़िक परीक्षण करें।

2. सिस्टम हाइड्रोस्टैटिक परीक्षण दबाव डिज़ाइन दबाव का 1.5 गुना होगा, रिसाव के बिना 30 मिनट तक रखें।

7. उत्पाद सावधानियां

1. कार्बन स्टील के सीधे संपर्क से बचें: कार्बन स्टील के संपर्क में कॉपर-निकल मिश्र धातु गैल्वेनिक क्षरण का कारण बन सकती है, इसे अलग से संग्रहित और परिवहन किया जाना चाहिए।

2. अमोनिया युक्त मीडिया से बचें: तांबे की मिश्रधातुओं में अमोनिया वातावरण में तनाव संक्षारण दरार पड़ने का खतरा होता है, जो अमोनिया प्रणालियों के लिए सख्त वर्जित है।

3. वेल्डिंग शील्डिंग गैस की आवश्यकता: वेल्ड ऑक्सीकरण और सरंध्रता को रोकने के लिए वेल्डिंग के दौरान आर्गन गैस संरक्षण का उपयोग किया जाना चाहिए।

4. अत्यधिक समुद्री जल प्रवाह वेग से बचें: यद्यपि CuNi 70/30 में उत्कृष्ट क्षरण-संक्षारण प्रतिरोध है, निरंतर प्रवाह वेग 3.5m/s से अधिक नहीं होने की अनुशंसा की जाती है।

5. असमान धातु मिश्रण से बचें: गैल्वेनिक संक्षारण जोखिमों से बचने के लिए पाइपिंग सिस्टम को सामग्री की एकरूपता बनाए रखनी चाहिए। यदि असमान धातु कनेक्शन की आवश्यकता है, तो इन्सुलेटिंग जोड़ स्थापित किए जाने चाहिए।

6. वेल्ड के बाद हीट ट्रीटमेंट की आवश्यकता नहीं है: CuNi मिश्र धातु को आम तौर पर वेल्ड के बाद गर्मी उपचार की आवश्यकता नहीं होती है, लेकिन वेल्डिंग छींटे और ऑक्साइड को हटा दिया जाना चाहिए।

7. भंडारण पर्यावरण आवश्यकताएँ: सूखे और हवादार इनडोर क्षेत्र में स्टोर करें, बाहरी संपर्क और बारिश से बचें, परिवेश की आर्द्रता ≤ 60%।

8. शिपिंग सूचना

• शिपिंग उत्पत्ति: चीन कारखाने से सीधे शिपमेंट

• डिलीवरी का समय: स्टॉक में मानक आकार उपलब्ध, 3-5 कार्य दिवस; कस्टम आकार 15-30 दिन (मात्रा और विशिष्टताओं के अधीन)

• शिपिंग विधियां:

  • छोटे ऑर्डर/नमूने: इंटरनेशनल एक्सप्रेस (डीएचएल/फेडएक्स/यूपीएस/टीएनटी), 3-7 दिन आगमन

  • थोक ऑर्डर: समुद्री माल एफसीएल/एलसीएल, 15-45 दिन आगमन

  • तत्काल आदेश: हवाई माल ढुलाई, 5-10 दिन आगमन

• दस्तावेज़ उपलब्ध कराए गए:

  • वाणिज्यिक चालान

  • पैकिंग सूची

  • उदगम प्रमाण पत्र

  • सामग्री परीक्षण प्रमाणपत्र (एमटीसी प्रति एन 10204 3.1)

  • लदान बिल

• व्यापार के नियम: एफओबी, सीआईएफ, सीएफआर, ईएसडब्ल्यू उपलब्ध

• रसद ट्रैकिंग: शिपमेंट के बाद ट्रैकिंग नंबर प्रदान किया गया, पूर्ण पता लगाने की क्षमता

9. भुगतान सूचना

• मानक भुगतान विधियाँ:

  • टी/टी वायर ट्रांसफर: 30% अग्रिम भुगतान, शिपमेंट से पहले 70% शेष

  • एल/सी देखते ही: अटल क्रेडिट पत्र देखते ही स्वीकार किया जाता है

  • वेस्टर्न यूनियन (छोटी मात्रा के लिए लागू)

• ग्राहकों को ऋण दें:

  • दीर्घकालिक ग्राहक ओ/ए क्रेडिट शर्तों के लिए आवेदन कर सकते हैं (क्रेडिट समीक्षा के अधीन)

  • 1+ वर्ष के सहयोग इतिहास वाले ग्राहकों के लिए मासिक निपटान शर्तें उपलब्ध हैं

• निपटान मुद्रा: यूएसडी, यूरो, सीएनवाई स्वीकार किए जाते हैं

• बैंक संबंधी जानकारी: अनुबंध पर हस्ताक्षर करने पर आधिकारिक बैंक खाता विवरण प्रदान किया गया

• भुगतान नोट:

  • अग्रिम भुगतान प्राप्त होने पर आदेश प्रभावी हो जाता है

  • बड़े ऑर्डर के लिए किस्त भुगतान योजना पर बातचीत संभव है

  • सभी भुगतानों में चालान संख्या या अनुबंध संख्या का संदर्भ होना चाहिए

10. पैकेजिंग जानकारी

• मानक पैकेजिंग विकल्प:

  • छोटे फ्लैंज (≤4"): व्यक्तिगत बबल रैप + कार्टन पैकेजिंग

  • मध्यम फ्लैंज (6"-12"): व्यक्तिगत बबल/ईपीई फोम रैप + लकड़ी का केस या प्लाईवुड केस

  • बड़े फ्लैंज (≥14"): स्ट्रेच फिल्म + पैलेटाइज्ड फ्यूमिगेटेड लकड़ी का टोकरा

• नमी एवं संक्षारण रोकथाम:

  • सीलिंग सतह पर जंग रोधी ग्रीस लगाया गया

  • डिसेकैंट को पैकेजिंग के अंदर रखा गया

  • जब आवश्यक हो तो वैक्यूम एल्यूमीनियम फ़ॉइल पैकेजिंग

• अंकन एवं लेबलिंग:

  • बाहरी पैकेजिंग पर विशिष्टता, सामग्री, मात्रा, वजन अंकित है

  • नाजुक/नमीरोधी/यह साइड अप लेबल लगाया गया

• कस्टम पैकेजिंग: ग्राहक के अनुरोध पर विशेष पैकेजिंग उपलब्ध है (उदाहरण के लिए, निर्दिष्ट शिपिंग चिह्न, स्प्लिट पैकेजिंग)

• पैकेजिंग लागत: मानक पैकेजिंग उद्धरण में शामिल; कस्टम पैकेजिंग का शुल्क अलग से

11. खरीद, वापसी और बिक्री के बाद सेवा

खरीद प्रक्रिया:

1. ग्राहक कोटेशन प्राप्त करने के लिए विशिष्टताएँ, मात्रा, सामग्री संबंधी आवश्यकताएँ प्रदान करता है

2. दोनों पक्ष तकनीकी मापदंडों, डिलीवरी समय, भुगतान शर्तों की पुष्टि करते हैं और बिक्री अनुबंध पर हस्ताक्षर करते हैं

3. ग्राहक अग्रिम भुगतान करता है, कारखाने में उत्पादन शुरू हो जाता है

4. उत्पादन पूरा हो गया, तीसरे पक्ष या ग्राहक निरीक्षण की व्यवस्था करें (वैकल्पिक)

5. शेष भुगतान कर दिया गया है, शिपमेंट की व्यवस्था करें

6. शिपमेंट के बाद निर्यात दस्तावेजों का पूरा सेट प्रदान किया गया

वापसी एवं विनिमय नीति:

• गुणवत्ता के मुद्दे: यदि उत्पाद में सामग्री गैर-अनुरूपता या विनिर्माण दोष है, तो ग्राहक को प्राप्ति के 30 दिनों के भीतर लिखित रूप में सूचित करना होगा। पारस्परिक पुष्टि पर, आपूर्तिकर्ता मुफ्त प्रतिस्थापन या धनवापसी प्रदान करेगा और राउंड-ट्रिप माल ढुलाई लागत वहन करेगा।

• गैर-गुणवत्ता संबंधी मुद्दे: ग्राहक ऑर्डर त्रुटियों के कारण रिटर्न के लिए, ग्राहक राउंड-ट्रिप भाड़ा वहन करता है, उत्पाद मूल बरकरार पैकेजिंग में रहना चाहिए, वापसी/विनिमय अनुरोध की समय सीमा प्राप्ति से 15 दिन है।

• वापसी योग्य स्थितियाँ: वे उत्पाद जो वेल्डेड/स्थापित किए गए हैं, गैर-मानक कस्टम आकार (गैर-स्टॉक विनिर्देश), अनुचित भंडारण या उपयोग के कारण होने वाली क्षति।

बिक्री के बाद सेवा:

1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
हम निर्माता हैं, आप प्रमाणीकरण देख सकते हैं।
2. आपकी डिलीवरी का समय कितना है?
सामान स्टॉक में होने पर आम तौर पर 5-10 दिन लगते हैं। या 15-20 दिन का समय है यदि माल स्टॉक में नहीं है तो यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
हां, हम निःशुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपके भुगतान की शर्तें क्या हैं?
भुगतान<=1000USD, 100% अग्रिम। भुगतान>=1000USD, अग्रिम में 50% टी/टी, शिपमेंट से पहले शेष।

• वारंटी अवधि: शिपमेंट की तारीख से 12 महीने

• तकनीकी परामर्श: 24/7 ऑनलाइन तकनीकी सहायता उपलब्ध (ईमेल/त्वरित संदेश)

• ऑन-साइट सेवा: प्रमुख परियोजनाओं के लिए इंजीनियर ऑन-साइट इंस्टॉलेशन मार्गदर्शन उपलब्ध है (शुल्क परक्राम्य)

• दस्तावेज़ीकरण समर्थन: EN 10204 3.1/3.2 सामग्री प्रमाणपत्र, एनडीटी रिपोर्ट आदि उपलब्ध हैं

• शिकायत प्रतिक्रिया: शिकायत मिलने के 24 घंटे के अंदर जवाब, 72 घंटे के अंदर समाधान प्रस्ताव
