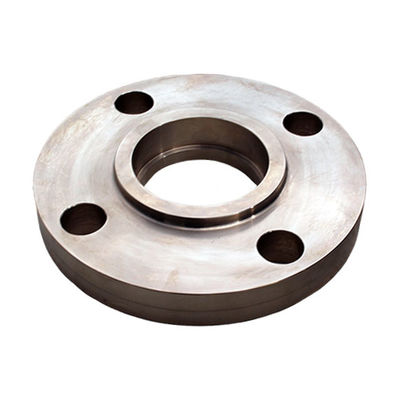

कारखाना प्रत्यक्ष CuNi 70/30 सॉकेट वेल्ड फ्लैंज ASME B16.5 150LB फोल्ड
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISQ/TUV/SGS |
| मॉडल संख्या | तांबा निकेल निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10दस/माह |
उत्पाद विवरण
| प्रोडक्ट का नाम | तांबा निकेल निकला हुआ किनारा | संबंध | वेल्डिंग, थ्रेडेड, आदि। |
|---|---|---|---|
| तापमान रेटिंग | -196°C से 300°C | घनत्व | 8.94 ग्राम/सेमी³ |
| आकार | स्वनिर्धारित | प्रक्रिया | कास्टिंग, फोर्जिंग, आदि। |
| निकला हुआ किनारा प्रकार | गर्दन जोड़ना | ताकत | उच्च |
| गारंटी | 1 वर्ष | प्राय प्रयोग किया जाता है | पीएन≤10.0 एमपीए, डीएन≤40 |
| प्रमुखता देना | CuNi 70/30 सॉकेट वेल्ड फ्लैंज,ASME B16.5 फोल्ड फ्लैंज,150LB तांबा निकेल फ्लैंज |
||
उत्पाद विवरण
1. उत्पाद विवरण
CuNi 70/30 फोर्ज्ड सॉकेट वेल्ड फ्लैंज गर्म फोर्जिंग प्रक्रिया के माध्यम से उच्च गुणवत्ता वाले तांबे-निकल मिश्र धातु (UNS C71500) से निर्मित होता है। सॉकेट वेल्ड कनेक्शन और उभरी हुई फेस सीलिंग सतह के साथ डिज़ाइन किया गया, यह निकला हुआ किनारा ASME B16.5 मानक, क्लास 150 दबाव रेटिंग के अनुसार निर्मित होता है। सॉकेट वेल्ड डिज़ाइन आसान पाइप प्रविष्टि और फ़िलेट वेल्डिंग प्रदान करता है, जिससे सुचारू प्रवाह और सुरक्षित कनेक्शन सुनिश्चित होता है। उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध के साथ, यह निकला हुआ किनारा समुद्री पाइपिंग, शीतलन जल प्रणालियों और संक्षारक वातावरण में विभिन्न औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प है।
2. मुख्य उत्पाद पैरामीटर
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री ग्रेड | CuNi 70/30 (UNS C71500) |
| तांबे की सामग्री | 70% मिनट |
| निकेल सामग्री | 30% |
| लौह सामग्री | 0.4% - 1.0% |
| मैंगनीज सामग्री | 0.5% - 1.0% |
| निकला हुआ किनारा प्रकार | सॉकेट वेल्ड निकला हुआ किनारा (एसडब्ल्यू / एसडब्ल्यूआरएफ) |
| फेसिंग प्रकार | उठा हुआ चेहरा (आरएफ) |
| कनेक्शन विधि | सॉकेट वेल्ड (फ़िलेट वेल्ड) |
| दाब मूल्यांकन | कक्षा 150 (150एलबी) |
| डिज़ाइन मानक | एएसएमई बी16.5 |
| विनिर्माण प्रक्रिया | गर्म जाली |
| आकार सीमा | 1/2" - 24" (डीएन15 - डीएन600) |
| दीवार की मोटाई | एससीएच 40एस, एससीएच 80एस |
| परिचालन तापमान | 300°C तक |
| घनत्व | 8.94 ग्राम/सेमी³ |
| तन्यता ताकत | ≥ 310 एमपीए |
| नम्य होने की क्षमता | ≥ 105 एमपीए |
| बढ़ाव | ≥ 30% |
3. उत्पाद अनुप्रयोग
-
जहाजों और औद्योगिक सुविधाओं के लिए समुद्री जल शीतलन प्रणाली
-
बिजली संयंत्रों और प्रसंस्करण उपकरणों के लिए ठंडा पानी सर्किट
-
जल उपचार और अलवणीकरण संयंत्र पाइपिंग
-
हीट एक्सचेंजर और कंडेनसर वॉटर बॉक्स कनेक्शन
-
अपतटीय प्लेटफ़ॉर्म जल सेवा प्रणालियाँ
-
समुद्री अग्नि जल और डेक वॉश पाइपिंग
-
नमकीन और संक्षारक तरल पदार्थों को संभालने वाली रासायनिक प्रक्रिया लाइनें
-
जल परिसंचरण और स्थानांतरण प्रणाली
-
बिल्ज और गिट्टी पानी की पाइपिंग
4. उत्पाद लाभ
-
उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध: CuNi 70/30 मिश्र धातु समुद्री जल में एक प्राकृतिक सुरक्षात्मक परत बनाती है, जो न्यूनतम संक्षारण दर के साथ दीर्घकालिक सेवा प्रदान करती है, जिससे यह समुद्री वातावरण के लिए एक भरोसेमंद सामग्री बन जाती है।
-
गर्म जाली गुणवत्ता: गर्म फोर्जिंग प्रक्रिया के माध्यम से निर्मित, फ्लैंज में अच्छी यांत्रिक शक्ति के साथ घनी और समान अनाज संरचना होती है, जो कास्ट विकल्पों की तुलना में विश्वसनीय प्रदर्शन प्रदान करती है।
-
प्राकृतिक दूषण रोधी संपत्ति: मिश्र धातु में तांबे की मात्रा आंतरिक सतहों पर समुद्री जीवों के लगाव को कम करने, पाइपों को साफ रखने और रखरखाव की जरूरतों को कम करने में मदद करती है।
-
आसान और त्वरित स्थापना: सॉकेट वेल्ड डिज़ाइन पाइप को आसानी से सॉकेट में डालने और फ़िलेट वेल्ड करने की अनुमति देता है, जिससे जटिल संरेखण कार्य समाप्त हो जाता है और स्थापना समय की बचत होती है।
-
विश्वसनीय सीलिंग प्रदर्शन: उपयुक्त गैस्केट के साथ उपयोग किए जाने पर उभरे हुए चेहरे का डिज़ाइन एक प्रभावी सीलिंग सतह प्रदान करता है, जो रेटेड दबाव के तहत रिसाव-मुक्त कनेक्शन सुनिश्चित करता है।
-
अच्छी वेल्डेबिलिटी: मेल खाने वाले फिलर तार के साथ मानक टीआईजी वेल्डिंग प्रक्रिया का उपयोग करके CuNi 70/30 पाइप के साथ संगत, मजबूत और टिकाऊ वेल्ड जोड़ों का उत्पादन।
-
एएसएमई मानक अनुपालन: सख्त एएसएमई बी16.5 आयामी सहनशीलता के लिए निर्मित, मानक पाइप, फिटिंग, गैसकेट और फास्टनरों के साथ उचित फिट सुनिश्चित करना।
-
कम रखरखाव लागत: सामग्री की सतह पर स्व-निर्मित सुरक्षात्मक फिल्म अतिरिक्त कोटिंग्स या सुरक्षात्मक उपचार की आवश्यकता को समाप्त करती है, जिससे दीर्घकालिक रखरखाव खर्च कम हो जाता है।
5. उत्पाद कार्य
-
समुद्री जल और औद्योगिक पाइपिंग प्रणालियों में पाइपों के लिए एक विश्वसनीय सॉकेट वेल्ड कनेक्शन बिंदु प्रदान करें
-
रेज़्ड फेस डिज़ाइन और संगत गास्केट के साथ लीक-प्रूफ सीलिंग सुनिश्चित करें
-
सुरक्षित निरंतर संचालन के लिए कक्षा 150 कार्य दबाव का सामना करें
-
सिस्टम निरीक्षण, रखरखाव और संशोधन के लिए सुविधाजनक डिस्सेप्लर की अनुमति दें
-
आसान अनुभागीय स्थापना के साथ मॉड्यूलर पाइपिंग सिस्टम डिज़ाइन का समर्थन करें
-
सिस्टम डिज़ाइन सीमाओं के भीतर पाइप थर्मल विस्तार को समायोजित करें
6. उपयोगकर्ता निर्देश
स्थापना-पूर्व तैयारी:
-
परिवहन क्षति या सतह दोष के किसी भी संकेत के लिए प्राप्ति पर प्रत्येक फ्लैंज का निरीक्षण करें।
-
प्रोजेक्ट विनिर्देशों के अनुसार फ़्लैंज आकार, दबाव वर्ग और सामग्री ग्रेड सत्यापित करें।
-
उपयुक्त विलायक का उपयोग करके सॉकेट बोर और उभरी हुई फेस सीलिंग सतह को अच्छी तरह से साफ करें।
-
जांचें कि पाइप के सिरे का बाहरी व्यास सॉकेट बोर के आयामों से मेल खाता है।
-
परस्पर संदूषण से बचने के लिए तांबा-निकल सामग्री तैयार करने के लिए समर्पित उपकरणों का उपयोग करें।
स्थापना चरण:
-
पाइप को पूरी तरह से फ्लैंज सॉकेट में डालें जब तक कि पाइप का सिरा सॉकेट के नीचे तक न पहुंच जाए।
-
उचित विस्तार अंतराल बनाने के लिए पाइप को लगभग 1.6 मिमी निकालें।
-
सुनिश्चित करें कि पाइप निकला हुआ किनारा के सामने वर्गाकार है और ठीक से बीच में है।
-
हब परिधि के चारों ओर कम से कम 4 समान दूरी वाले स्थानों पर टैक वेल्ड करें।
-
ERCUNi फिलर तार के साथ TIG वेल्डिंग प्रक्रिया का उपयोग करके फ़िलेट वेल्ड को पूरा करें।
-
उचित सुरक्षा के लिए वेल्डिंग के दौरान आर्गन शील्डिंग गैस का उपयोग करें।
-
इंटरपास तापमान मध्यम रखें, सामग्री को ज़्यादा गरम करने से बचें।
-
प्रत्येक पास पूरा करने के बाद वेल्ड क्षेत्र को अच्छी तरह साफ करें।
गैसकेट और बोल्ट स्थापना:
-
सेवा माध्यम और परिचालन स्थितियों के लिए उपयुक्त गैसकेट सामग्री का चयन करें।
-
गैस्केट को उभरी हुई फेस सीलिंग सतह पर केन्द्रित करें।
-
बोल्ट डालें और सभी नटों को हाथ से कस लें।
-
विकर्ण क्रॉसिंग पैटर्न में बोल्ट को समान रूप से कसें।
-
एक समान गैस्केट संपीड़न प्राप्त करने के लिए न्यूनतम 3 पासों में टॉर्क लागू करें।
स्थापना के बाद निरीक्षण:
-
सतह दोषों के लिए सभी सॉकेट वेल्ड का दृश्य निरीक्षण करें।
-
परियोजना विनिर्देशों के अनुसार दबाव परीक्षण करें।
-
रिसाव के किसी भी लक्षण के लिए सभी फ्लैंज जोड़ों की जाँच करें।
7. उत्पाद सावधानियां
-
भंडारण: फ्लैंज को साफ, सूखे और हवादार इनडोर क्षेत्र में स्टोर करें। नमी, धूल और सीधे बाहरी संपर्क से दूर रखें।
-
सामग्री पृथक्करण: भंडारण और परिवहन के दौरान, संपर्क क्षरण को रोकने के लिए CuNi फ्लैंग्स को कार्बन स्टील और अन्य असमान धातुओं से अलग रखें।
-
ध्यान से संभालें: CuNi सामग्री स्टील की तुलना में नरम होती है। सतह की क्षति को रोकने के लिए संभालने के दौरान गिराने, खींचने या टकराने से बचें।
-
कोई अमोनिया सेवा नहीं: CuNi 70/30 का उपयोग अमोनिया या अमाइन यौगिकों वाले वातावरण में नहीं किया जाना चाहिए, क्योंकि इससे सामग्री का क्षरण हो सकता है।
-
वेल्डिंग सुरक्षा: CuNi सामग्री की वेल्डिंग करते समय हमेशा आर्गन शील्डिंग गैस का उपयोग करें। अपर्याप्त परिरक्षण के परिणामस्वरूप वेल्ड गुणवत्ता खराब होगी।
-
समर्पित उपकरण: लोहे के संदूषण को रोकने के लिए तांबे-निकल के काम के लिए अलग-अलग उपकरण, ब्रश और पीसने वाले पहियों का उपयोग करें।
-
प्रवाह वेग: समुद्री जल सेवा के लिए, सेवा जीवन को अधिकतम करने के लिए निरंतर प्रवाह वेग को उचित सीमा के भीतर रखने की सलाह दी जाती है।
-
सिस्टम अनुकूलता: पाइपिंग सिस्टम में, जहां संभव हो सामग्री की स्थिरता बनाए रखें। यदि असमान धातुओं से जुड़ रहा है, तो उचित पृथक्करण उपाय करें।
8. शिपिंग सूचना
| वस्तु | विवरण |
|---|---|
| शिपिंग उत्पत्ति | चीन |
| मानक आकार वितरण | 3-7 कार्य दिवस |
| कस्टम आकार डिलीवरी | 15-30 दिन (मात्रा के आधार पर) |
| छोटे आदेश/नमूने | इंटरनेशनल एक्सप्रेस (3-7 दिन) |
| थोक आदेश | समुद्री माल ढुलाई (15-45 दिन) |
| तत्काल आदेश | हवाई माल ढुलाई उपलब्ध है |
| दस्तावेज़ | वाणिज्यिक चालान, पैकिंग सूची, सामग्री परीक्षण प्रमाणपत्र |
| व्यापार के नियम | एफओबी, सीआईएफ, सीएफआर, ईएसडब्ल्यू |
| ट्रैकिंग | शिपमेंट पर उपलब्ध कराया गया |
9. भुगतान सूचना
| वस्तु | विवरण |
|---|---|
| भुगतान के तरीके | टी/टी बैंक स्थानांतरण, एल/सी देखते ही |
| मानक शर्तें | 30% अग्रिम, शिपमेंट से पहले 70% शेष |
| मुद्रा | यूएसडी, यूरो |
| बैंक संबंधी जानकारी | आदेश पुष्टिकरण के साथ प्रदान किया गया |
| आदेश प्रसंस्करण | अग्रिम भुगतान प्राप्त होने के बाद शुरू होता है |
10. पैकेजिंग जानकारी
| निकला हुआ किनारा आकार | पैकेजिंग विधि |
|---|---|
| ≤4 इंच | व्यक्तिगत बबल रैप + मजबूत निर्यात कार्टन बॉक्स |
| 6-12 इंच | व्यक्तिगत बुलबुला/फोम रैप + प्लाईवुड केस या लकड़ी का टोकरा |
| ≥14 इंच | स्ट्रेच फिल्म + पैलेटाइज्ड फ्यूमिगेटेड लकड़ी का टोकरा |
| सभी आकार | सीलिंग फेस और मशीनी सतहों पर जंग रोधी कोटिंग लगाई जाती है |
| वैकल्पिक | वीसीआई पैकेजिंग, वैक्यूम सीलिंग अनुरोध पर उपलब्ध है |
| कस्टम पैकेजिंग | ग्राहकों की आवश्यकताओं के अनुसार उपलब्ध है |
11. खरीद, वापसी और बिक्री के बाद सेवा
कैसे खरीदें:
-
आवश्यक आकार, मात्रा और विशिष्टताओं के साथ पूछताछ भेजें।
-
कीमत, डिलीवरी समय और शर्तों के साथ कोटेशन प्राप्त करें।
-
ऑर्डर की पुष्टि करें और बिक्री अनुबंध पर हस्ताक्षर करें।
-
उत्पादन शुरू करने के लिए अग्रिम भुगतान की व्यवस्था करें।
-
गुणवत्ता निरीक्षण के साथ उत्पादन पूरा हुआ।
-
शिपमेंट से पहले शेष भुगतान की व्यवस्था करें।
-
सभी आवश्यक दस्तावेजों के साथ सामान भेज दिया गया।
वापसी एवं विनिमय नीति:
-
गुणवत्ता के मुद्दे: यदि कोई विनिर्माण दोष या सामग्री गैर-अनुरूपता पाई जाती है, तो कृपया प्राप्ति के 30 दिनों के भीतर हमें सूचित करें। हम सत्यापन के बाद प्रतिस्थापन या धनवापसी प्रदान करेंगे।
-
गैर-गुणवत्ता वाले रिटर्न: ऑर्डर संबंधी त्रुटियों के कारण वापसी के लिए, कृपया 15 दिनों के भीतर हमसे संपर्क करें। उत्पाद अप्रयुक्त और मूल पैकेजिंग में होने चाहिए। वापसी शिपिंग लागत ग्राहक द्वारा वहन की जाती है।
-
वापसी योग्य नहीं: वे उत्पाद जो अनुचित रखरखाव के कारण वेल्डेड, स्थापित, संशोधित या क्षतिग्रस्त हो गए हैं।
बिक्री के बाद सेवा:
-
गारंटी: विनिर्माण दोषों के विरुद्ध शिपमेंट की तारीख से 12 महीने।
-
तकनीकी समर्थन: उत्पाद प्रश्नों, इंस्टॉलेशन मार्गदर्शन और एप्लिकेशन सलाह के लिए उपलब्ध है।
-
त्वरित प्रतिक्रिया: हम कार्य दिवसों पर 24 घंटों के भीतर पूछताछ का उत्तर देते हैं।
-
स्पेयर पार्ट्स: हम बार-बार ऑर्डर का समर्थन करते हैं और नियमित ग्राहकों के लिए स्टॉक बनाए रख सकते हैं।
-
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
-
हम निर्माता हैं, आप प्रमाणीकरण देख सकते हैं।
2. आपकी डिलीवरी का समय कितना है?
सामान स्टॉक में होने पर आम तौर पर 5-10 दिन लगते हैं। या 15-20 दिन का समय है यदि माल स्टॉक में नहीं है तो यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
हां, हम निःशुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपके भुगतान की शर्तें क्या हैं?
भुगतान<=1000USD, 100% अग्रिम। भुगतान>=1000USD, अग्रिम में 50% टी/टी, शिपमेंट से पहले शेष।
