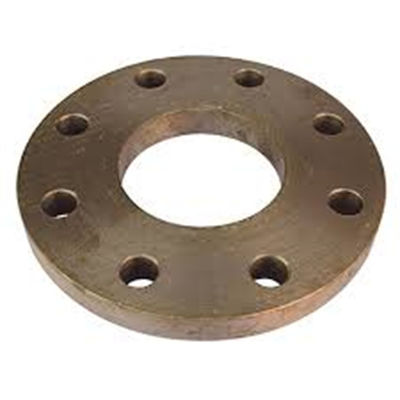

समुद्री CuNi 70/30 जाली सॉकेट वेल्ड निकला हुआ किनारा ASME B16.5 CL150 समुद्री जल पाइप
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISQ/TUV/SGS |
| मॉडल संख्या | तांबा निकेल निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10दस/माह |
उत्पाद विवरण
| प्रोडक्ट का नाम | तांबा निकेल निकला हुआ किनारा | संबंध | वेल्डिंग, थ्रेडेड, आदि। |
|---|---|---|---|
| तापमान रेटिंग | -196°C से 300°C | घनत्व | 8.94 ग्राम/सेमी³ |
| आकार | स्वनिर्धारित | प्रक्रिया | कास्टिंग, फोर्जिंग, आदि। |
| निकला हुआ किनारा प्रकार | गर्दन जोड़ना | ताकत | उच्च |
| गारंटी | 1 वर्ष | प्राय प्रयोग किया जाता है | पीएन≤10.0 एमपीए, डीएन≤40 |
| प्रमुखता देना | समुद्री CuNi 70/30 फोल्ड फ्लैंज,ASME B16.5 CL150 समुद्री जल फ्लैंज,कॉपर निकेल सॉकेट वेल्ड फ्लैंज |
||
उत्पाद विवरण
समुद्री CuNi 70/30 फोल्डेड सॉकेट वेल्ड फ्लैंज ASME B16.5 CL150 समुद्री पानी पाइप
1. उत्पाद का वर्णन
समुद्री CuNi 70/30 फोल्डेड सॉकेट वेल्ड फ्लैंज को उच्च गुणवत्ता वाले तांबा-निकल मिश्र धातु (UNS C71500) से गर्म फोर्जिंग प्रक्रिया के माध्यम से निर्मित किया जाता है।यह Raised चेहरा सील सतह के साथ एक सॉकेट वेल्ड कनेक्शन की सुविधा, ASME B16.5 मानक के अनुसार निर्मित, वर्ग 150 दबाव रेटिंग. विशेष रूप से समुद्री समुद्री पानी पाइप सिस्टम के लिए बनाया गया,यह फ्लैंज नमकीन पानी के वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है. सॉकेट वेल्ड डिजाइन आसान पाइप सम्मिलन और फिलेट वेल्डिंग की अनुमति देता है, चिकनी प्रवाह और सुरक्षित, रिसाव मुक्त कनेक्शन सुनिश्चित करता है। व्यापक रूप से जहाज निर्माण और अपतटीय अनुप्रयोगों में उपयोग किया जाता है,यह समुद्री जल शीतलन के लिए एक विश्वसनीय विकल्प है, अग्नि जल, सील, बालास्ट और डेक वॉश पाइप सिस्टम।
2मुख्य उत्पाद मापदंड
| पैरामीटर | विनिर्देश |
|---|---|
| सामग्री का ग्रेड | CuNi 70/30 (UNS C71500) |
| तांबे की मात्रा | 70% मिनट |
| निकेल सामग्री | 30% |
| लोहे की मात्रा | 00.4% - 1.0% |
| मैंगनीज सामग्री | 00.5% - 1.0% |
| फ्लैंज प्रकार | सोकेट वेल्ड फ्लैंज (SW / SWRF) |
| मुखी प्रकार | ऊपर उठाया हुआ चेहरा (आरएफ) |
| कनेक्शन विधि | सोकेट वेल्ड (फिल्ट वेल्ड) |
| दबाव रेटिंग | वर्ग 150 (150LB) |
| डिजाइन मानक | एएसएमई बी165 |
| निर्माण प्रक्रिया | गर्म फोर्ज |
| आकार सीमा | 1/2" - 24" (DN15 - DN600) |
| दीवार की मोटाई | SCH 40S, SCH 80S |
| ऑपरेटिंग तापमान | 300°C तक |
| घनत्व | 8.94 g/cm3 |
| तन्य शक्ति | ≥ 310 एमपीए |
| उपज शक्ति | ≥ 105 एमपीए |
| लम्बाई | ≥ 30% |
3उत्पाद अनुप्रयोग
-
जहाजों के समुद्री जल शीतलन के लिए मुख्य पाइप प्रणाली
-
जहाज के अग्निशमन जल और डेक वाश पाइप
-
जहाजों के जल निकासी और बालास्ट जल प्रणालियां
-
जहाज के मीठे पानी के जनरेटर की पाइपिंग
-
अपतटीय प्लेटफार्म जल सेवा प्रणाली
-
समुद्री जल निर्जलीकरण संयंत्र की पाइपिंग
-
तटीय बिजली संयंत्रों के शीतलन जल सर्किट
-
हीट एक्सचेंजर और कंडेनसर पानी बॉक्स कनेक्शन
-
समुद्री मछली पालन जल परिसंचरण प्रणाली
-
डॉक और बंदरगाह समुद्री जल आपूर्ति लाइनें
4उत्पाद के फायदे
-
समुद्री जल के जंग प्रतिरोध में उत्कृष्टता: CuNi 70/30 मिश्र धातु समुद्री जल में एक प्राकृतिक सुरक्षात्मक परत बनाती है, जो न्यूनतम संक्षारण के साथ समुद्री वातावरण में दीर्घकालिक विश्वसनीय सेवा प्रदान करती है।
-
प्राकृतिक एंटी-फॉउलिंग गुण: तांबे की मात्रा समुद्री जीवों को आंतरिक सतहों पर चिपके रहने में मदद करती है, समुद्री पानी के पाइपों को साफ रखती है और रखरखाव कार्य को कम करती है।
-
गर्म बनावट गुणवत्ता: गर्म फोर्जिंग प्रक्रिया के माध्यम से निर्मित, फ्लैंज में घनी और समान अनाज संरचना है, जिसमें अच्छी यांत्रिक शक्ति है, जो विश्वसनीय प्रदर्शन प्रदान करती है।
-
समुद्री उपयोग के लिए डिज़ाइन किया गया: विशेष रूप से जहाज और अपतटीय समुद्री जल पाइप प्रणालियों के लिए उपयुक्त, खारे पानी और नम समुद्री परिस्थितियों की मांगों को पूरा करते हैं।
-
आसान स्थापना: सॉकेट वेल्ड डिजाइन पाइप को सॉकेट में आसानी से डालने और फिलेट वेल्डेड करने की अनुमति देता है, जिससे बोर्ड पर स्थापना का समय और श्रम लागत कम हो जाती है।
-
विश्वसनीय सील: ऊंचा चेहरा डिजाइन उपयुक्त गास्केट के साथ प्रभावी सील प्रदान करता है, समुद्री पानी सेवा में लीक मुक्त कनेक्शन सुनिश्चित करता है।
-
अच्छी वेल्डिंग क्षमता: संगत भरने के तार के साथ मानक TIG वेल्डिंग प्रक्रिया का उपयोग करके CuNi 70/30 पाइप के साथ संगत।
-
ASME B16.5 अनुपालन: सख्त आयामी सहिष्णुता के साथ निर्मित, मानक समुद्री पाइप, फिटिंग और फास्टनरों के साथ उचित फिट सुनिश्चित करना।
-
कम रखरखाव: स्व-संरक्षण वाली सुरक्षात्मक फिल्म अतिरिक्त कोटिंग की आवश्यकता को समाप्त करती है, जिससे बोर्ड में रखरखाव कार्यभार कम हो जाता है।
5उत्पाद के कार्य
-
समुद्री जल पाइप प्रणाली के लिए विश्वसनीय सॉकेट वेल्ड कनेक्शन प्रदान करें
-
खारे पानी की सेवा की स्थितियों में लीक-प्रूफ सीलिंग सुनिश्चित करें
-
जहाज के सुरक्षित संचालन के लिए वर्ग 150 के कामकाजी दबाव का सामना करना
-
प्रणाली निरीक्षण और रखरखाव के लिए सुविधाजनक असेंबलिंग की अनुमति दें
-
मॉड्यूलर समुद्री पाइप प्रणाली के डिजाइन और स्थापना का समर्थन करना
-
सिस्टम सीमाओं के भीतर पाइप थर्मल विस्तार को समायोजित करें
-
समुद्री जल पाइपों को पंपों, वाल्वों, हीट एक्सचेंजर और अन्य उपकरणों से जोड़ें
6. उपयोगकर्ता निर्देश
स्थापना पूर्व तैयारी:
-
स्थापना से पहले किसी भी परिवहन क्षति या सतह दोष के लिए प्रत्येक फ्लैंज का निरीक्षण करें।
-
जहाज के पाइप के चित्रों के अनुसार फ्लैंज का आकार, दबाव वर्ग और सामग्री का ग्रेड सत्यापित करें।
-
सोकेट बोर और उठाए हुए चेहरे की सील सतह को उपयुक्त सॉल्वेंट का उपयोग करके अच्छी तरह से साफ करें।
-
पाइप के अंत के आयामों को सोकेट बोर आवश्यकताओं के अनुरूप जांचें।
-
दूषित होने से बचने के लिए तांबे-निकल सामग्री के लिए विशेष उपकरण का प्रयोग करें।
स्थापना चरणः
-
पाइप को पूरी तरह से फ्लैंज सॉकेट में तब तक डालें जब तक पाइप का छोर सॉकेट के नीचे तक न पहुंचे।
-
वेल्डिंग के लिए उचित विस्तार अंतर बनाने के लिए पाइप को लगभग 1.6 मिमी वापस खींचें।
-
सुनिश्चित करें कि पाइप फ्लैंज के चेहरे के लिए वर्ग है और सोकेट में ठीक से केंद्रित है।
-
नाब परिधि के चारों ओर कम से कम 4 समान स्थानों पर टांक वेल्ड करें।
-
ईआरसीयूएनआई भरने वाली तार के साथ टीआईजी वेल्डिंग प्रक्रिया का उपयोग करके फिलेट वेल्ड को पूरा करें।
-
उचित सुरक्षा के लिए वेल्डिंग के दौरान आर्गन शील्डिंग गैस का प्रयोग करें।
-
इंटरपास तापमान को मध्यम रखें, सामग्री को गर्म न करें।
-
प्रत्येक पास के बाद वेल्ड क्षेत्र को अच्छी तरह से साफ करें।
गास्केट और बोल्ट की स्थापनाः
-
समुद्री जल सेवा के लिए उपयुक्त गास्केट सामग्री का चयन करें।
-
ऊंचा चेहरा सील सतह पर गास्केट केंद्र.
-
बोल्ट डालें और सभी नट्स को समान रूप से हाथ से कस लें।
-
कम से कम 3 पारों में विकर्ण क्रॉसिंग पैटर्न में बोल्टों को कसें।
-
समान गैसकेट संपीड़न के लिए उचित टोक़ लागू करें।
स्थापना के पश्चात निरीक्षणः
-
सतह दोषों के लिए सभी सॉकेट वेल्ड का दृश्य निरीक्षण करें।
-
सिस्टम आवश्यकताओं के अनुसार दबाव परीक्षण करें।
-
परीक्षण के दौरान किसी भी प्रकार के रिसाव के संकेतों के लिए सभी फ्लैंज जोड़ों की जांच करें।
7. उत्पाद सावधानी
-
भंडारण: फ्लैंग्स को जहाज या गोदाम में स्वच्छ, सूखे और वेंटिलेटेड स्थान पर रखें। स्थापना से पहले नमी और नमक स्प्रे से दूर रखें।
-
भौतिक पृथक्करण: भंडारण और परिवहन के दौरान, संपर्क जंग को रोकने के लिए कार्बन स्टील और अन्य असमान धातुओं से अलग CuNi फ्लैंग्स रखें।
-
सावधानी से काम लें: CuNi सामग्री स्टील की तुलना में नरम है। सीलिंग फेस को सतह क्षति से बचाने के लिए हैंडलिंग के दौरान गिरने या टक्कर से बचें।
-
अमोनिया सेवा नहीं: CuNi 70/30 का उपयोग अमोनिया या अमाइन यौगिकों वाले प्रणालियों में नहीं किया जाना चाहिए।
-
वेल्डिंग सुरक्षा: वेल्डिंग करते समय हमेशा आर्गन शील्डिंग गैस का प्रयोग करें। खराब शील्डिंग के परिणामस्वरूप वेल्ड ऑक्सीकरण और गुणवत्ता में कमी आती है।
-
समर्पित उपकरण: लोहे के संदूषण से बचने के लिए तांबे-निकल के काम के लिए अलग-अलग औजार, ब्रश और पीसने वाले पहियों का प्रयोग करें।
-
प्रवाह वेग: निरंतर समुद्री जल सेवा के लिए, फ्लैंग सेवा जीवन को अधिकतम करने के लिए प्रवाह गति को उचित सीमाओं के भीतर रखें।
-
प्रणाली सामग्री स्थिरता: जहां तक संभव हो, पूरे समुद्री जल पाइप प्रणाली में एक ही सामग्री का उपयोग करें। यदि विभिन्न धातुओं से जुड़ते हैं तो अलगाव के उपाय करें।
-
नियमित निरीक्षण: पात्रों के रखरखाव चक्रों के दौरान फ्लैंज जोड़ों में रिसाव या संक्षारण के संकेतों के लिए नियमित रूप से जांच करें।
8शिपिंग की जानकारी
| पद | विवरण |
|---|---|
| नौवहन की उत्पत्ति | चीन |
| मानक आकार वितरण | 3-7 कार्यदिवस |
| कस्टम आकार वितरण | 15-30 दिन (प्रमाण के आधार पर) |
| छोटे ऑर्डर / नमूने | अंतर्राष्ट्रीय एक्सप्रेस (3-7 दिन) |
| थोक आदेश | समुद्री माल (15-45 दिन) |
| तत्काल आदेश | एयर फ्रेट उपलब्ध |
| दस्तावेज | वाणिज्यिक चालान, पैकिंग सूची, सामग्री परीक्षण प्रमाण पत्र |
| व्यापारिक शर्तें | एफओबी, सीआईएफ, सीएफआर, एक्सडब्ल्यू |
| ट्रैकिंग | शिपमेंट के समय उपलब्ध कराया गया |
9भुगतान की जानकारी
| पद | विवरण |
|---|---|
| भुगतान के तरीके | टी/टी बैंक ट्रांसफर, एल/सी दृष्टि पर |
| मानक शर्तें | 30% अग्रिम, 70% शिपमेंट से पहले शेष राशि |
| मुद्रा | यूएसडी, यूरो |
| बैंक की जानकारी | आदेश की पुष्टि के साथ प्रदान किया |
| आदेश प्रसंस्करण | अग्रिम भुगतान प्राप्त होने के बाद शुरू होता है |
10पैकेजिंग जानकारी
| फ्लैंज का आकार | पैकेजिंग विधि |
|---|---|
| ≤4 इंच | व्यक्तिगत बुलबुला पैकेज + मजबूत निर्यात कार्टन बॉक्स |
| 6-12 इंच | अलग-अलग बुलबुला/फोम रैप + प्लाईवुड केस या लकड़ी का डिब्बा |
| ≥14 इंच | खिंचाव फिल्म + पैलेट किए गए धूम्रपान किए गए लकड़ी के डिब्बे |
| सभी आकार | सीलिंग चेहरे और मशीनीकृत सतहों पर लगाए गए जंग रोधी कोटिंग |
| वैकल्पिक | वीसीआई पैकेजिंग, अनुरोध पर उपलब्ध वैक्यूम सीलिंग |
| कस्टम पैकेजिंग | ग्राहक आवश्यकताओं के अनुसार उपलब्ध |
11खरीद, वापसी और बिक्री के बाद सेवा
कैसे खरीदें:
-
आवश्यक आकार, मात्रा और विनिर्देशों के साथ पूछताछ भेजें।
-
मूल्य, वितरण समय और शर्तों के साथ उद्धरण प्राप्त करें।
-
आदेश विवरण की पुष्टि करें और बिक्री अनुबंध पर हस्ताक्षर करें।
-
उत्पादन शुरू करने के लिए अग्रिम भुगतान की व्यवस्था करें।
-
गुणवत्ता निरीक्षण के साथ उत्पादन पूरा हुआ।
-
शिपमेंट से पहले शेष राशि का भुगतान करें।
-
सभी आवश्यक दस्तावेजों के साथ शिप किए गए सामान।
वापसी और विनिमय नीतिः
-
गुणवत्ता के मुद्दे: किसी विनिर्माण दोष या सामग्री गैर-अनुरूपता के लिए, कृपया प्राप्ति के 30 दिनों के भीतर हमें सूचित करें। हम सत्यापन के बाद प्रतिस्थापन या धनवापसी प्रदान करेंगे।
-
गैर-गुणवत्ता वापसी: आदेश की त्रुटियों के कारण वापसी के लिए, कृपया 15 दिनों के भीतर हमसे संपर्क करें। उत्पादों का उपयोग नहीं किया जाना चाहिए और मूल पैकेजिंग में। वापसी शिपिंग लागत ग्राहक द्वारा वहन की जाती है।
-
गैर-वापसी योग्य: ऐसे उत्पाद जिन्हें गलत तरीके से संभालने के कारण वेल्डेड, स्थापित, संशोधित या क्षतिग्रस्त किया गया हो।
बिक्री के बाद सेवा:
-
वारंटी: शिपमेंट की तारीख से 12 महीने विनिर्माण दोषों के खिलाफ।
-
तकनीकी सहायता: उत्पाद प्रश्नों, स्थापना मार्गदर्शन और समुद्री अनुप्रयोग सलाह के लिए उपलब्ध है।
-
त्वरित प्रतिक्रिया: हम कार्य दिवसों में 24 घंटे के भीतर पूछताछ का उत्तर देते हैं।
-
आदेश दोहराएँ: हम समुद्री परियोजनाओं की चल रही जरूरतों का समर्थन करते हैं और नियमित ग्राहकों के लिए स्टॉक बनाए रख सकते हैं।
-
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
