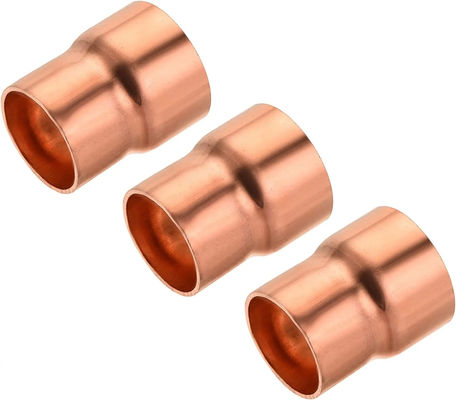

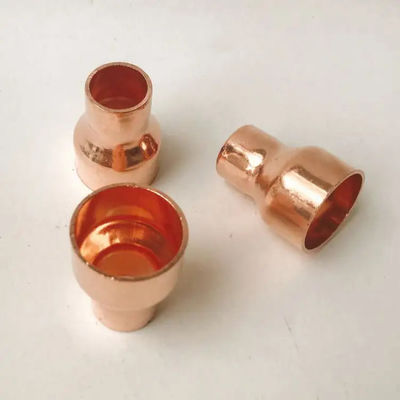

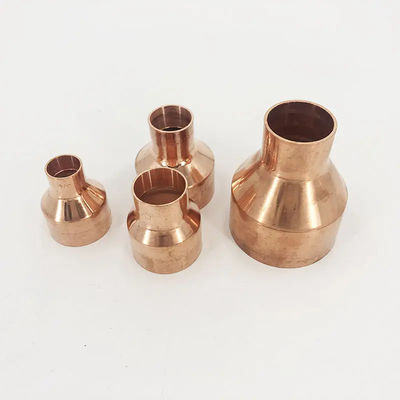

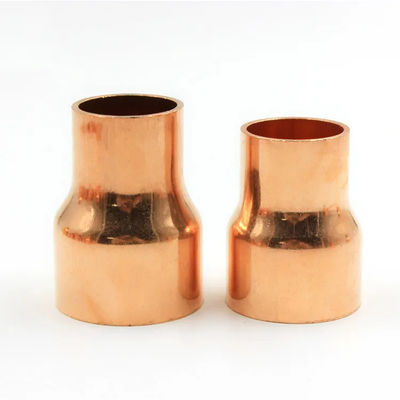

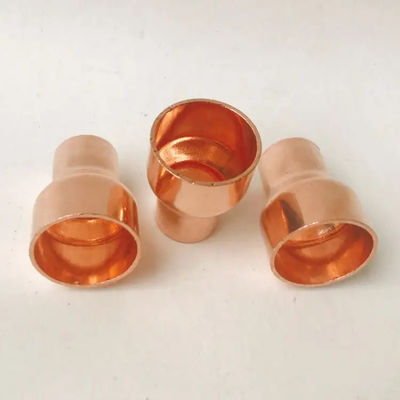

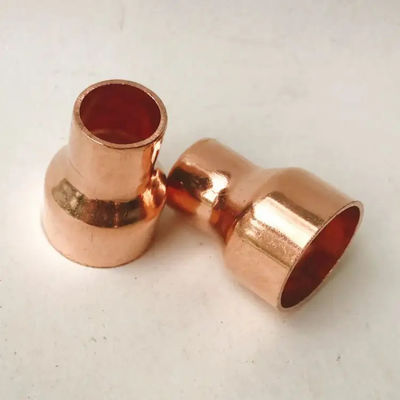

पीतल का संपीड़न कम करने वाला युग्मन कॉपर पाइप फिटिंग, प्लंबिंग सिस्टम के लिए नो-सोल्डर त्वरित स्थापना
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकेल निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | पीतल का संपीड़न कम करने वाला युग्मन कॉपर पाइप फिटिंग, प्लंबिंग सिस्टम के लिए नो-सोल्डर त्वरित स्थापन | सामग्री | पीतल |
|---|---|---|---|
| मानक | डीआईएन 2353 / आईएसओ 8434-1 / डीआईएन एन 3851 / एसएई जे-512 / एनएसएफ61 / डब्ल्यूआरएएस | प्रक्रिया | जाली/निकाली हुई पीतल की बॉडी |
| रिश्ते का प्रकार | संपीड़न प्रकार | चेहरा प्रकार | सीधे कम करने वाला युग्मन |
| आकार सीमा | विभिन्न आकार उपलब्ध हैं, उदाहरण के लिए 15 मिमी x 10 मिमी, 15 मिमी x 8 मिमी, 22 मिमी x 15 मिमी / 1/2& | आवेदन | नलसाजी प्रणाली, एचवीएसी, पानी/गैस पाइप कनेक्शन, गर्म और ठंडे पानी की व्यवस्था, औद्योगिक मशीनरी, वायव |
| सतही समापन | प्राकृतिक पीतल/तांबा टोन | प्रमुख विशेषताऐं | नो-सोल्डर त्वरित स्थापना - स्पैनर कसने के साथ स्थापित करना आसान है, श्रम और समय बचाता है |
| प्रमुखता देना | पीतल संपीड़न घटाने युग्मन,बिना पित्त के तांबे के पाइप फिटिंग,जलद स्थापना नलसाजी कम करनेवाला फिटिंग |
||
उत्पाद विवरण
पीतल संपीड़न घटाने युग्मन तांबा पाइप फिटिंग, नलसाजी के लिए त्वरित स्थापना
1. उत्पाद का वर्णन
पीतल संपीड़न कम करने वाला युग्मन एक उच्च गुणवत्ता वाला, लौ मुक्त पाइप फिटिंग है जिसे विभिन्न व्यास के दो तांबे के पाइपों को सुरक्षित और विश्वसनीय रूप से जोड़ने के लिए डिज़ाइन किया गया है। टिकाऊ पीतल से निर्मित,यह यांत्रिक जोड़ने समाधान वेल्डिंग की आवश्यकता को समाप्त करता है, वेल्डिंग, या फ्लेरिंग, इसे संकीर्ण स्थानों या गर्मी संवेदनशील क्षेत्रों में स्थापना के लिए आदर्श बनाता हैफिटिंग एक सरल संपीड़न तंत्र पर काम करता हैः जब नट कसता है, तो फेरुल (या ऑलिव) नट और फिटिंग बॉडी के बीच संपीड़ित होता है, जिससे एक मजबूत,ट्यूब की दीवार के खिलाफ लीक-प्रूफ सीलयह उत्पाद एन 1254-2 मानकों के अनुरूप है और पेयजल प्रणालियों में उपयोग के लिए डब्ल्यूआरएएस अनुमोदित है.
2मुख्य तकनीकी मापदंड
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का नाम | पीतल संपीड़न कम करने वाला युग्मन |
| सामग्री | उच्च-गुणवत्ता का पीतल (कढ़ाई/बाहर निकाला शरीर) |
| मानक | बीएस एन 1254-2, WRAS अनुमोदित |
| कनेक्शन प्रकार | संपीड़न x संपीड़न (C x C) |
| चेहरे का प्रकार | सीधी कम करने वाली युग्मन |
| आकार सीमा | विभिन्न आकारों में उपलब्ध (उदाहरण के लिए, 15 मिमी x 10 मिमी, 22 मिमी x 15 मिमी, 1/2 "x 3/8") |
| पानी के दबाव का मूल्यांकन | 25 बार तक (आकार के आधार पर) 0°95°C पर |
| पाइप संगतता | तांबा, स्टेनलेस स्टील, कम कार्बन स्टील और प्लास्टिक (इन्सर्ट के साथ) |
| सतह खत्म | प्राकृतिक पीतल / तांबा टोन |
3उत्पाद अनुप्रयोग
यह बहुमुखी फिटिंग घरेलू, वाणिज्यिक और औद्योगिक सेटिंग्स में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैयह आमतौर पर निम्न में प्रयोग किया जाता हैः
-
नलसाजी प्रणाली:गर्म और ठंडे पानी की आपूर्ति लाइनों में विभिन्न आकार के पाइपों को जोड़ना।
-
हीटिंग सिस्टम:रेडिएटर कनेक्शन और फर्श हीटिंग इंस्टॉलेशन के लिए आदर्श।
-
गैस पाइपलाइनःकम दबाव वाले गैस कनेक्शन के लिए उपयुक्त (दबाव सीमाओं के भीतर).
-
संपीड़ित हवा और पनीमिक्सःवायु लाइनों और निष्क्रिय गैस अनुप्रयोगों के लिए प्रयोग किया जाता है.
-
औद्योगिक मशीनरी:तरल पदार्थ हस्तांतरण और शीतलन लाइनों के लिए.
4उत्पाद के फायदे
-
लौ मुक्त और त्वरित स्थापना:किसी विशेष उपकरण की आवश्यकता नहीं होती है, जिससे गर्मी सीमित होने वाले सीमित स्थानों में भी तेजी से स्थापित किया जा सकता है.
-
रिसाव प्रतिरोधी और टिकाऊ:संपीड़न तंत्र एक विश्वसनीय, लंबे समय तक चलने वाली सील प्रदान करता है जिसे जोड़ों की अखंडता को खतरे में डाले बिना तोड़ा और फिर से बनाया जा सकता है.
-
क्षरण प्रतिरोधी पीतल का निर्माण:उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध प्रदान करता है, विभिन्न द्रव मीडिया में एक लंबी सेवा जीवन सुनिश्चित करता है.
-
बहुमुखी संगतताःतांबे के पाइप को स्टील या प्लास्टिक पाइप जैसी विभिन्न सामग्रियों से जोड़ सकता है, जो लचीला सिस्टम डिजाइन प्रदान करता है.
5उत्पाद का कार्य
इस फिटिंग का प्राथमिक कार्य एक यांत्रिक घटक के रूप में कार्य करना है, असमान व्यास के दो पाइपों को निर्बाध रूप से जोड़ना। यह विभिन्न पाइप आकारों के बीच एक सुरक्षित संक्रमण को सक्षम बनाता है,सिस्टम की अखंडता और नलसाजी के भीतर प्रवाह को बनाए रखना, हीटिंग, और औद्योगिक पाइपवर्क।
6. उपयोग के निर्देश
-
तांबे के पाइप को चौकोर काटें और एक साफ सतह सुनिश्चित करने के लिए काटने के अंत deburr.
-
संपीड़न अखरोट और फिर फरुल (जैतून) को पाइप पर स्लाइड करें।
-
पाइप पूरी तरह से फिट शरीर में डालने के लिए जब तक यह बाहर नीचे.
-
फेरुल और नट को फिटिंग बॉडी की ओर स्लाइड करें और नट को हाथ से कसें।
-
दो उचित आकार के चाबियों का उपयोग करके, नट को कसें। मानक कसने की प्रथाओं का पालन करेंः फिटिंग के लिए 1/8 इंच फिटिंग के लिए एक मोड़ के 3⁄4 और 1/4 इंच फिटिंग के लिए 1 1⁄4 मोड़ को कसने की सिफारिश की जाती है.
-
कसने के बाद, कोई रिसाव मौजूद नहीं है सुनिश्चित करने के लिए एक दबाव परीक्षण का प्रदर्शन.
7. सुरक्षा सावधानियां और महत्वपूर्ण नोट्स
-
अतिसंकुचित न करें:अत्यधिक तंग होने से फेरुल विकृत हो सकता है, फिटिंग बॉडी को नुकसान पहुंचा सकता है, या ट्यूब को कुचला जा सकता है, जिससे लीक हो सकता है या भविष्य में इसे अलग करना मुश्किल हो सकता है.
-
फेरुल्स का पुनः उपयोग न करें:एक बार संपीड़ित होने के बाद, फेरुल एक सील बनाने के लिए विकृत हो जाते हैं। उनका पुनः उपयोग खराब सील और रिसाव का कारण बन सकता है.
-
थ्रेड सीलेंट से बचें:सील फेरुल, ट्यूब और फिटिंग बॉडी के बीच होती है, धागे पर नहीं।.
-
ट्यूब संगतता सुनिश्चित करें:यह सत्यापित करें कि पाइप सामग्री और आकार इस संपीड़न फिटिंग के साथ संगत हैं।
8शिपिंग और वितरण
-
न्यूनतम आदेश मात्रा (MOQ):1 पीसी
-
मूल्यःबातचीत योग्य
-
आपूर्ति की क्षमताः10 टन/माह
प्रसव का समय:15~30 कार्यदिवस
9भुगतान की शर्तें
-
भुगतान के तरीके:टी/टी (टेलीग्राफिक ट्रांसफर), वेस्टर्न यूनियन।
10पैकेजिंग
-
मानक पैकेजिंगःउत्पादों को सुरक्षित पारगमन सुनिश्चित करने के लिए एक मानक शिपिंग पैकेज में पैक किया जाता है।
11. वारंटी, रिटर्न और बिक्री के बाद
-
वारंटीःसामग्री और कारीगरी में दोषों के खिलाफ एक मानक निर्माता की गारंटी लागू होती है। गारंटी मूल खरीदार के लिए मान्य है और अनुचित स्थापना, दुरुपयोग,या परिवर्तन.
-
वापसी नीतिःदोषपूर्ण वस्तुओं को एक निर्दिष्ट अवधि (जैसे, 30 दिनों) के भीतर वापसी या विनिमय के लिए वापस किया जा सकता है, बशर्ते कि वे मूल चालान के साथ हों और उनकी मूल स्थिति में हों. वापसी शिपिंग लागत आम तौर पर खरीदार की जिम्मेदारी है.
-
बिक्री के बाद सेवा:किसी भी स्थापना समस्या या उत्पाद पूछताछ के लिए, हमारी तकनीकी सहायता टीम सहायता के लिए उपलब्ध है।
एफक्यूए
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं?
यह निः शुल्क या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
