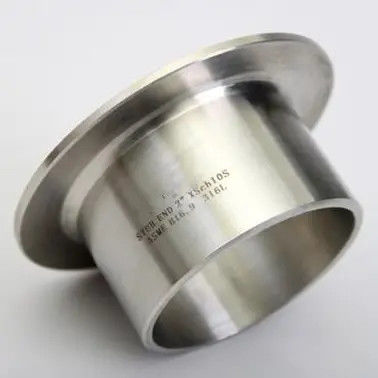

SS304 स्टेनलेस स्टील स्टब एंड फिटिंग, औद्योगिक पाइपिंग के लिए बट वेल्ड लैप जॉइंट पाइप कनेक्टर
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकेल निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | SS304 स्टेनलेस स्टील स्टब एंड फिटिंग, औद्योगिक पाइपिंग के लिए बट वेल्ड लैप जॉइंट पाइप कनेक्टर | सामग्री | एसएस304/एसएस304एल स्टेनलेस स्टील |
|---|---|---|---|
| मानक | एएसएमई बी16.9, एमएसएस एसपी-43 | प्रक्रिया | निर्बाध / वेल्डेड |
| रिश्ते का प्रकार | बट वेल्ड | चेहरा प्रकार | लैप जॉइंट, 125-250 आरएमएस स्मूथ फ़िनिश |
| आकार सीमा | 1/2" - 24" (डीएन15 - डीएन600)；अनुसूची 10एस / 40एस / 80एस | आवेदन | तेल और गैस, पेट्रोकेमिकल, रासायनिक प्रसंस्करण, जल उपचार, खाद्य और पेय, फार्मास्युटिकल, एचवीएसी |
| सतही समापन | पॉलिश, अचार, सैंडब्लास्टिंग | प्रमुख विशेषताऐं | ① संक्षारण-प्रतिरोधी SS304/316 सामग्री, कठोर वातावरण में टिकाऊ; ② ASME B16.9 अनुरूप, सटीक निकला हुआ |
| प्रमुखता देना | SS304 स्टेनलेस स्टील स्टब अंत फिटिंग,बट वेल्ड लैप संयुक्त पाइप कनेक्टर,औद्योगिक पाइपिंग स्टब अंत फिटिंग |
||
उत्पाद विवरण
SS304 स्टेनलेस स्टील स्टब एंड फिटिंग, औद्योगिक पाइपिंग के लिए बट वेल्ड लैप संयुक्त पाइप कनेक्टर
1. उत्पाद का वर्णन
SS304 स्टेनलेस स्टील स्टब एंड एक उच्च गुणवत्ता वाली बट-वेल्ड पाइप फिटिंग है जिसे लैप ज्वाइंट फ्लैंग्स के साथ उपयोग के लिए डिज़ाइन किया गया है। जिसे आमतौर पर लैप ज्वाइंट स्टब एंड के रूप में भी जाना जाता है,इस फिटिंग में एक फ्लैश एंड है जो फ्लैंज फेस के खिलाफ बैठता है और पाइपलाइन के लिए बट वेल्डिंग के लिए एक सादा बीवेल्ड एंड है।प्रीमियम SS304 स्टेनलेस स्टील से निर्मित, यह स्टब अंत मांग वाले औद्योगिक अनुप्रयोगों के लिए उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है।लंबे कॉपर के साथ टाइप ए कॉन्फ़िगरेशन चिकनी प्रवाह संक्रमण सुनिश्चित करता है और मानक लैप संयुक्त फ्लैंज के साथ संगत है .
2मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का नाम | SS304 स्टेनलेस स्टील स्टब अंत फिटिंग, बट वेल्ड लैप संयुक्त पाइप कनेक्टर |
| सामग्री | SS304 / SS304L स्टेनलेस स्टील (SS316/316L अनुरोध पर उपलब्ध) |
| मानक | एएसएमई बी169, एमएसएस एसपी-43 |
| प्रकार | प्रकार ए (लंबी पैटर्न) मानक गोद संयुक्त flanges के लिए |
| कनेक्शन प्रकार | बट वेल्ड (बिवेल एंड) |
| चेहरे का प्रकार | लैप संयुक्त चेहरे, 125-250 आरएमएस चिकनी खत्म, केंद्रित serration |
| आकार सीमा | 1/2" ️ 24" (DN15 ️ DN600) |
| दीवार की मोटाई | अनुसूची 10 एस, 40 एस, 80 एस, एसटीडी, एक्सएस |
| सतह खत्म | पॉलिश, अचार या जंग-प्रतिरोधी तेल कोटिंग |
| प्रमाणन | आईएसओ, एसजीएस, बीवी, टीयूवी (अनुरोध पर उपलब्ध) |
3आवेदन
SS304 स्टब एंड का व्यापक रूप से कई उद्योगों में पाइपिंग सिस्टम में उपयोग किया जाता हैः
-
तेल एवं गैसपाइपलाइन कनेक्शन और रिफाइनरी
-
पेट्रोकेमिकल और रासायनिक प्रसंस्करणक्षारीय मीडिया से निपटना
-
खाद्य एवं पेय पदार्थस्वच्छता पाइप प्रणाली
-
औषधीयस्वच्छ और बाँझ वातावरण
-
जल उपचार एवं वातानुकूलनसामान्य औद्योगिक पाइप
-
विद्युत उत्पादनभाप और शीतलन जल प्रणाली
4उत्पाद के फायदे
-
लागत प्रभावी समाधानकेवल स्टब के अंत को पाइप मिश्र धातु से मेल खाने की आवश्यकता है; लैप संयुक्त फ्लैंज कार्बन स्टील हो सकता है, विशेष रूप से बड़े व्यास वाले सिस्टम के लिए सामग्री लागत को काफी कम करता है
-
आसान रखरखाव✓ गोद जोड़ के फ्लैंज को स्टब अंत पर स्वतंत्र रूप से स्लाइड किया जा सकता है और वेल्ड को काटने के बिना हटाया जा सकता है, जिससे त्वरित निरीक्षण, सफाई या सिस्टम संशोधन की अनुमति मिलती है
-
लचीली स्थापनाफ्लैंज स्टब के अंत के चारों ओर 360 डिग्री घूमता है, जिससे बोल्ट-होल संरेखण सरल हो जाता है और वेल्ड नेक फ्लैंज के साथ आम संरेखण समस्याओं को समाप्त किया जाता है
-
क्षरण प्रतिरोधीSS304 सामग्री ऑक्सीकरण और विभिन्न संक्षारक माध्यमों के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, लंबी सेवा जीवन सुनिश्चित करती है
-
आयामी सटीकताASME B16.9 के अनुसार निर्मित सख्त सहिष्णुता के साथ, मानक गोद संयुक्त flanges के साथ सही संगतता सुनिश्चित
5उत्पाद के कार्य
-
एक फ्लैंग कनेक्शन बनाता है जो पाइप वेल्ड काटने के बिना आसान असेंबली की अनुमति देता है
-
एक चिकनी, निरंतर सील सतह है कि गोद संयुक्त निकला हुआ किनारा चेहरे से मेल खाता है प्रदान करता है
-
संयुक्त तनाव के बिना थर्मल विस्तार और पाइप आंदोलन को समायोजित करता है
-
सील चेहरे पर संक्षारण प्रतिरोध बनाए रखते हुए निम्न ग्रेड समर्थन flanges के उपयोग की अनुमति देता है
6. स्थापना के निर्देश
-
वेल्डिंग से पहले पाइप या स्टब अंत पर गोद संयुक्त निकला हुआ किनारा स्लाइड
-
बट वेल्ड योग्य वेल्डिंग प्रक्रियाओं का उपयोग कर पाइपलाइन के लिए स्टब अंत के सादे (बिवेल) अंत
-
सुनिश्चित करें कि फ्लैश अंत (लूप) पाइप टर्मिनस के लिए ठीक से संरेखित है
-
स्टब अंत पर गोद संयुक्त निकला हुआ किनारा स्लाइड, फ्लेयर के पीछे के खिलाफ बैठने
-
एक साथ मिलान flange और बोल्ट के साथ flange बोल्ट छेद संरेखित
-
फ्लैश अंत और संभोग फ्लैंज चेहरे के बीच गास्केट सील
नोटःटाइप ए (लंबी पैटर्न) स्टब अंत के लिए, लैप मोटाई कनेक्शन पाइप की नाममात्र दीवार मोटाई से कम नहीं होनी चाहिए.
7. सावधानी
-
सुनिश्चित करें कि पाइप अनुसूची उचित फिट के लिए स्टब अंत दीवार मोटाई से मेल खाती है
-
सत्यापित करें कि स्टब अंत सामग्री सेवा तरल पदार्थ और तापमान के साथ संगत है
-
गोद संयुक्त फ्लैंज सीधे पाइप के लिए वेल्ड न करें फ्लैंज घूमने के लिए स्वतंत्र रहना चाहिए
-
बट वेल्ड कनेक्शन के लिए उपयुक्त वेल्डिंग प्रक्रियाओं (WPS योग्य) का उपयोग करें
-
उच्च दबाव अनुप्रयोगों के लिए, पुष्टि करें कि दबाव रेटिंग सिस्टम आवश्यकताओं से मेल खाती है
-
उचित सील सुनिश्चित करने के लिए स्थापना से पहले खरोंच या क्षति के लिए गोद के चेहरे का निरीक्षण करें
8शिपिंग और वितरण
| पद | विवरण |
|---|---|
| न्यूनतम आदेश मात्रा | 1 पीसी |
| आपूर्ति करने की क्षमता | 10 टन / माह |
| प्रसव का समय | आदेश की पुष्टि के बाद 15 30 कार्यदिवस |
| शिपिंग की शर्तें | एफओबी शंघाई/तियानजिन, सीएफआर, सीआईएफ उपलब्ध |
| लोडिंग का बंदरगाह | शंघाई, चीन (या अनुरोध के अनुसार) |
9भुगतान की शर्तें
| विधि | विवरण |
|---|---|
| भुगतान की शर्तें | टी/टी (टेलीग्राफिक ट्रांसफर), वेस्टर्न यूनियन |
| टी/टी शर्तें | 30% अग्रिम जमा, 70% शिपमेंट से पहले शेष राशि |
| छोटे आदेश | आदेशों के लिए 100% अग्रिम भुगतान 10 अमरीकी डालर तक000 |
10पैकेजिंग
मानक निर्यात पैकेजिंगः
-
प्रत्येक स्टब के अंत में एक-एक करके एंटी-रस्ट तेल कोटिंग के साथ लिपटे
-
नमी से बचने के लिए नायलॉन बैग या प्लास्टिक के पैकेज में
-
समुद्री परिवहन के लिए लकड़ी के बक्से या पैलेट में सुरक्षित
-
कस्टम पैकेजिंग अनुरोध पर उपलब्ध है
11. रिटर्न, एक्सचेंज और बिक्री के बाद
-
गुणवत्ता की गारंटीशिपमेंट से पहले 100% निरीक्षण; सभी उत्पाद ASME B16.9 मानकों के अनुरूप हैं
-
वापसी नीतिनिर्माण दोषों के लिए 30 दिनों के भीतर स्वीकृत रिटर्न (निरीक्षण के अधीन)
-
विनिमयकिसी भी गैर अनुरूप उत्पादों के लिए निःशुल्क प्रतिस्थापन जो तीसरे पक्ष के निरीक्षण द्वारा पुष्टि की गई है
-
नमूना नीतिनिःशुल्क नमूने उपलब्ध हैं; क्रेता माल ढुलाई की लागत को कवर करता है
-
तकनीकी सहायतासभी तकनीकी पूछताछों के लिए 24 घंटे का जवाब
-
कस्टम ऑर्डरअनुरोध पर उपलब्ध कस्टम आकार, सामग्री और खत्म
एफक्यूए
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं?
यह निः शुल्क या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
