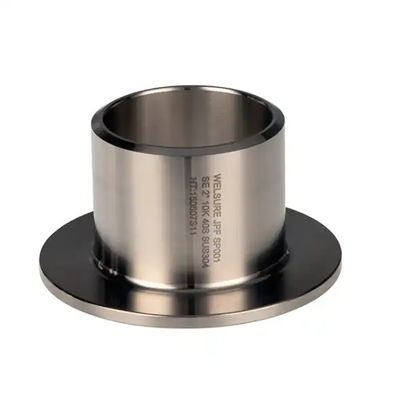

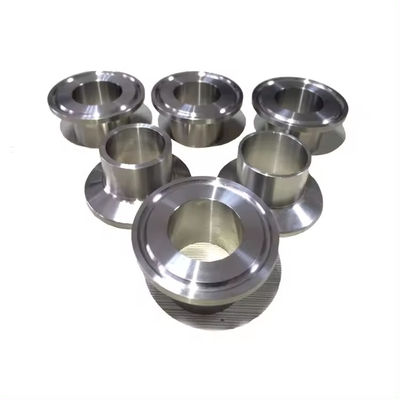

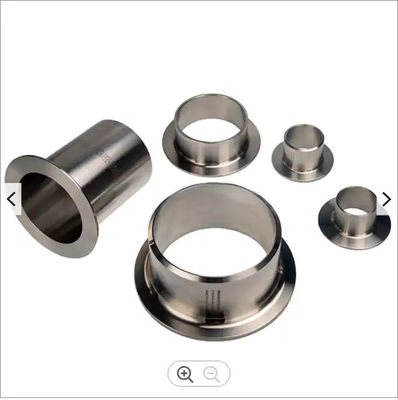

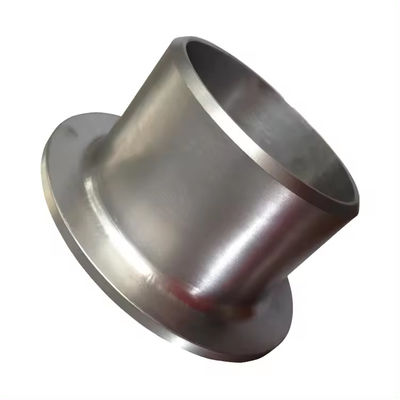

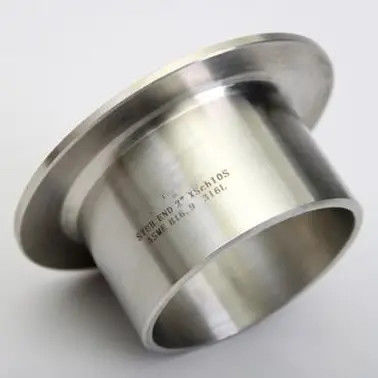

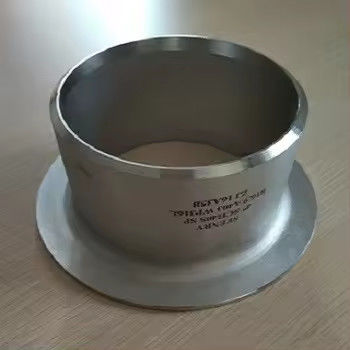

SS304 लैप संयुक्त स्टब अंत, बट वेल्ड पाइप संक्षारण प्रतिरोधी पाइपिंग के लिए फिटिंग

एसएस304 लैप जॉइंट स्टब एंड, संक्षारक प्रतिरोधी पाइपिंग के लिए बट वेल्ड पाइप फिटिंग

1. उत्पाद विवरण

एसएस304 लैप जॉइंट स्टब एंड, संक्षारक प्रतिरोधी पाइपिंग के लिए बट वेल्ड पाइप फिटिंगएक उच्च गुणवत्ता वाली बट-वेल्ड पाइप फिटिंग है जिसे लैप जॉइंट फ्लैंज के साथ उपयोग के लिए डिज़ाइन किया गया है। इसे आमतौर पर लैप जॉइंट स्टब एंड के रूप में भी जाना जाता है, इस फिटिंग में एक फ्लेयर्ड एंड होता है जो फ्लैंज फेस के खिलाफ बैठता है और पाइपलाइन में बट वेल्डिंग के लिए एक सादा बेवेल्ड एंड होता है। प्रीमियम SS304 स्टेनलेस स्टील से निर्मित, यह स्टब एंड मांग वाले औद्योगिक अनुप्रयोगों के लिए उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है। लंबे टेपर के साथ टाइप ए कॉन्फ़िगरेशन सुचारू प्रवाह संक्रमण सुनिश्चित करता है और मानक लैप संयुक्त फ्लैंग्स के साथ संगत है।

2. मुख्य विशिष्टताएँ

3. अनुप्रयोग

SS304 स्टब एंड का व्यापक रूप से कई उद्योगों में पाइपिंग सिस्टम में उपयोग किया जाता है:

• तेल एवं गैस- पाइपलाइन कनेक्शन और रिफाइनरियां

• पेट्रोकेमिकल एवं रासायनिक प्रसंस्करण- संक्षारक मीडिया हैंडलिंग

• खाद्य और पेय- सेनेटरी पाइपिंग सिस्टम

• फार्मास्युटिकल-स्वच्छ और जीवाणुरहित वातावरण

• जल उपचार एवं एचवीएसी- सामान्य औद्योगिक पाइपिंग

• विद्युत उत्पादन- भाप और शीतलन जल प्रणालियाँ

4. उत्पाद लाभ

• लागत प्रभावी समाधान- केवल स्टब का सिरा पाइप मिश्र धातु से मेल खाना चाहिए; लैप ज्वाइंट फ्लैंज कार्बन स्टील हो सकता है, जिससे सामग्री की लागत काफी कम हो जाती है, खासकर बड़े-व्यास वाले सिस्टम के लिए

• आसान रखरखाव- लैप ज्वाइंट फ्लैंज स्टब सिरे पर स्वतंत्र रूप से स्लाइड कर सकता है और वेल्ड को काटे बिना हटाया जा सकता है, जिससे त्वरित निरीक्षण, सफाई या सिस्टम संशोधन की अनुमति मिलती है।

• लचीली स्थापना- फ्लैंज स्टब सिरे के चारों ओर 360° घूमता है, जिससे बोल्ट-होल संरेखण सरल हो जाता है और वेल्ड नेक फ्लैंज के साथ आम संरेखण संबंधी समस्याएं दूर हो जाती हैं।

• जंग रोधी- SS304 सामग्री ऑक्सीकरण और विभिन्न संक्षारक मीडिया के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, जिससे लंबी सेवा जीवन सुनिश्चित होता है

• आयामी सटीकता- ASME B16.9 के अनुसार सख्त सहनशीलता के साथ निर्मित, मानक लैप जॉइंट फ्लैंग्स के साथ पूर्ण अनुकूलता सुनिश्चित करना

5. उत्पाद कार्य

• एक फ़्लैंग्ड कनेक्शन बनाता है जो पाइप वेल्ड को काटे बिना आसानी से अलग करने की अनुमति देता है

• एक चिकनी, निरंतर सीलिंग सतह प्रदान करता है जो लैप संयुक्त निकला हुआ किनारा चेहरे से मेल खाता है

• जोड़ पर दबाव डाले बिना थर्मल विस्तार और पाइप की गति को समायोजित करता है

• सील चेहरे पर संक्षारण प्रतिरोध बनाए रखते हुए निम्न-ग्रेड बैकिंग फ्लैंज के उपयोग को सक्षम बनाता है

6. स्थापना निर्देश

1. वेल्डिंग से पहले लैप ज्वाइंट फ्लैंज को पाइप या स्टब सिरे पर स्लाइड करें

2. योग्य वेल्डिंग प्रक्रियाओं का उपयोग करके स्टब सिरे के सादे (बेवेल्ड) सिरे को पाइप लाइन में वेल्ड करें

3. सुनिश्चित करें कि फ्लेयर्ड सिरा (लैप) पाइप टर्मिनस से बिल्कुल संरेखित है

4. लैप ज्वाइंट फ्लैंज को स्टब सिरे पर स्लाइड करें, इसे फ्लेयर के पीछे की ओर रखें

5. फ्लैंज बोल्ट के छेदों को मेटिंग फ्लैंज और बोल्ट के साथ एक साथ संरेखित करें

6. गैसकेट फ्लेयर्ड सिरे और मेटिंग फ्लैंज फेस के बीच सील हो जाता है

टिप्पणी:टाइप ए (लंबे पैटर्न) स्टब सिरों के लिए, लैप की मोटाई कनेक्टिंग पाइप की नाममात्र दीवार की मोटाई से कम नहीं होगी.

7. सावधानियां

• सुनिश्चित करें कि उचित फिट के लिए पाइप शेड्यूल स्टब एंड दीवार की मोटाई से मेल खाता हो

• सत्यापित करें कि स्टब अंत सामग्री सेवा द्रव और तापमान के अनुकूल है

• लैप ज्वाइंट फ्लैंज को सीधे पाइप से वेल्ड न करें - फ्लैंज को घूमने के लिए स्वतंत्र रहना चाहिए

• बट वेल्ड कनेक्शन के लिए उपयुक्त वेल्डिंग प्रक्रियाओं (डब्ल्यूपीएस योग्य) का उपयोग करें

• उच्च दबाव अनुप्रयोगों के लिए, पुष्टि करें कि दबाव रेटिंग सिस्टम आवश्यकताओं से मेल खाती है

• उचित सीलिंग सुनिश्चित करने के लिए स्थापना से पहले खरोंच या क्षति के लिए लैप फेस का निरीक्षण करें

8. शिपिंग एवं डिलिवरी

9. भुगतान की शर्तें

10. पैकेजिंग

मानक निर्यात पैकेजिंग:

• प्रत्येक ठूंठ के सिरे को जंग रोधी तेल कोटिंग के साथ व्यक्तिगत रूप से लपेटा गया है

• नमी को रोकने के लिए नायलॉन बैग या प्लास्टिक रैप में पैक किया गया

• समुद्र-योग्य परिवहन के लिए लकड़ी के बक्सों या पट्टियों में सुरक्षित

• अनुरोध पर कस्टम पैकेजिंग उपलब्ध है

11. रिटर्न, एक्सचेंज और बिक्री के बाद

• गुणवत्ता की गारंटी- शिपमेंट से पहले 100% निरीक्षण; सभी उत्पाद ASME B16.9 मानकों के अनुरूप हैं

• वापसी नीति- विनिर्माण दोषों के लिए 30 दिनों के भीतर रिटर्न स्वीकार किया जाता है (निरीक्षण के अधीन)

• अदला-बदली- तीसरे पक्ष के निरीक्षण द्वारा पुष्टि किए गए किसी भी गैर-अनुरूपता वाले उत्पाद के लिए निःशुल्क प्रतिस्थापन

• नमूना नीति- नि:शुल्क नमूने उपलब्ध; खरीदार माल ढुलाई लागत को कवर करता है

• तकनीकी समर्थन- सभी तकनीकी पूछताछ के लिए 24 घंटे प्रतिक्रिया

• कस्टम आदेश- कस्टम आकार, सामग्री और फिनिश अनुरोध पर उपलब्ध हैं
