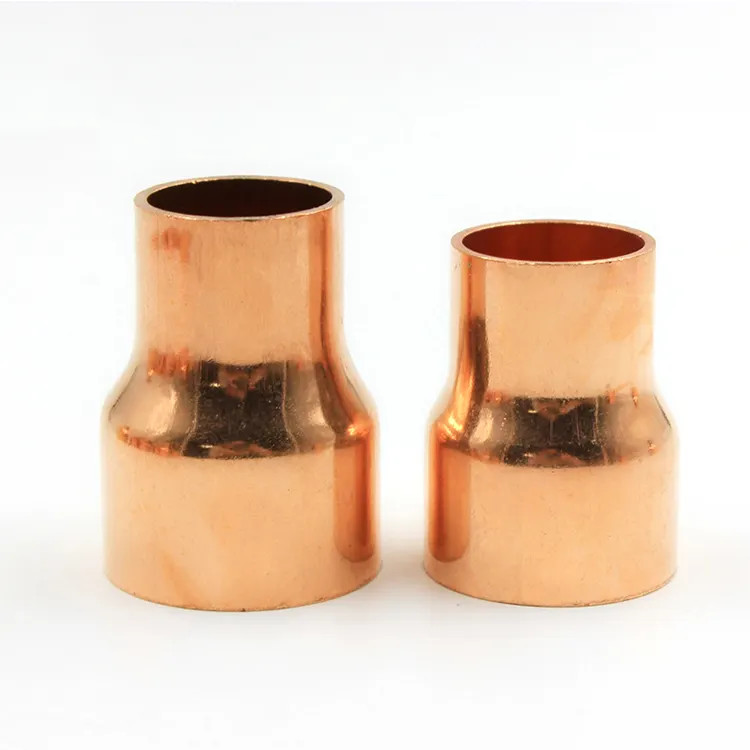

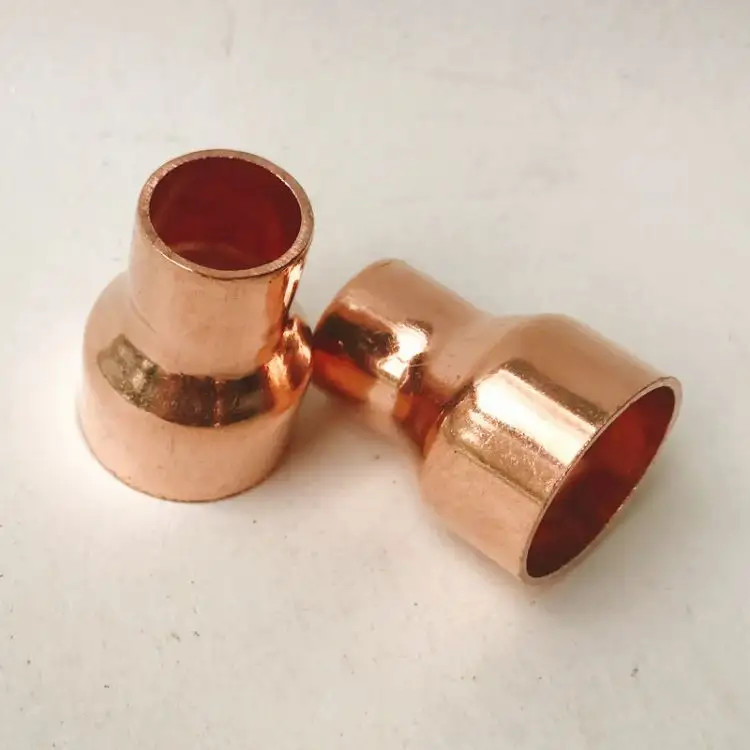

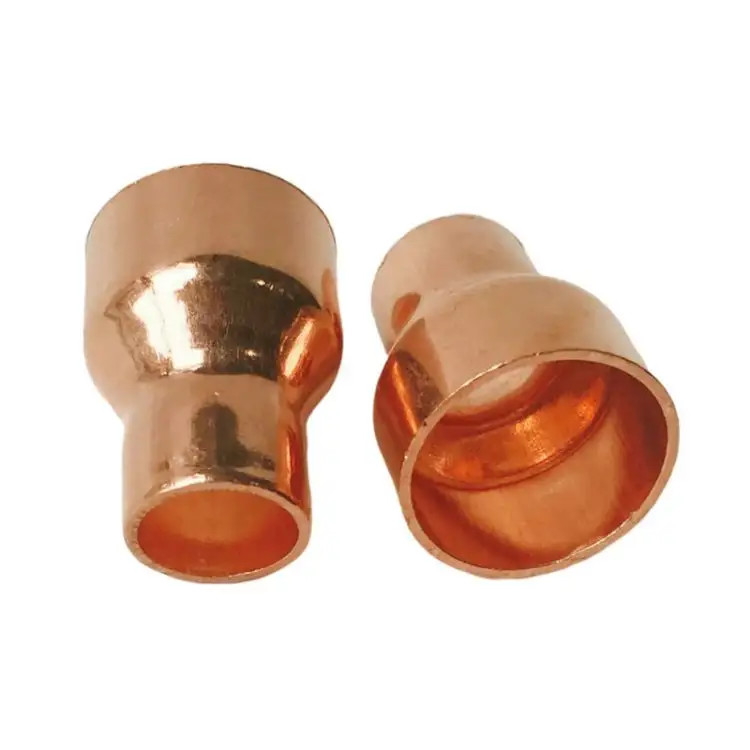

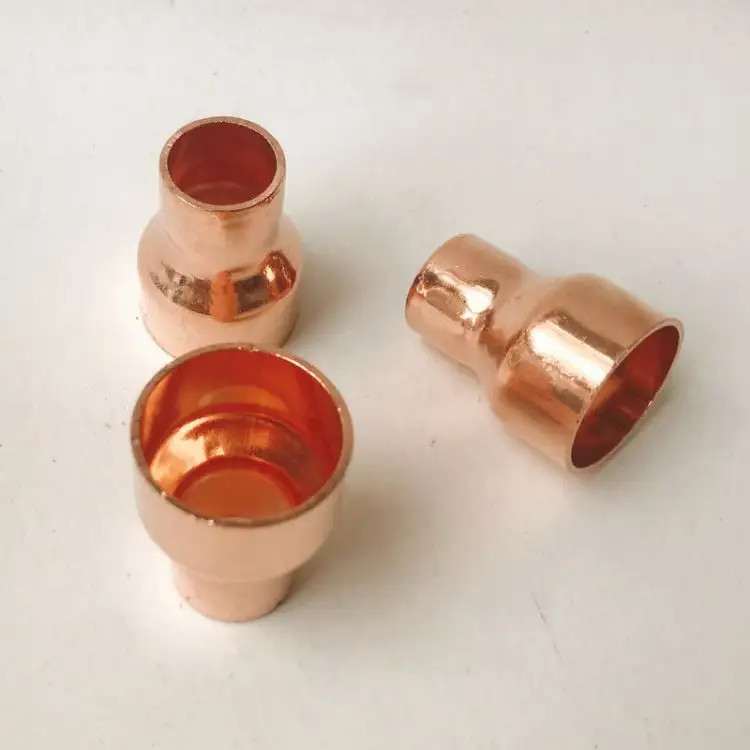

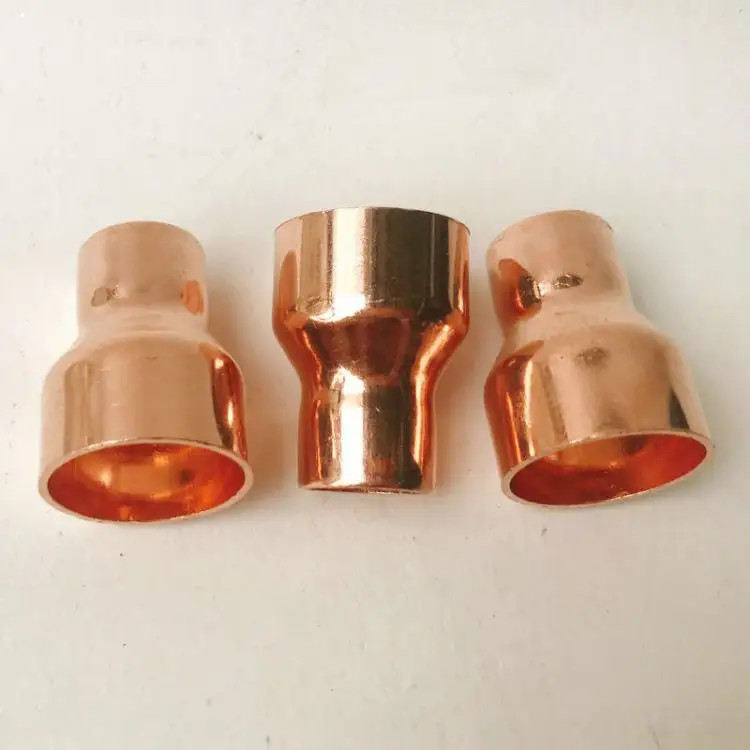

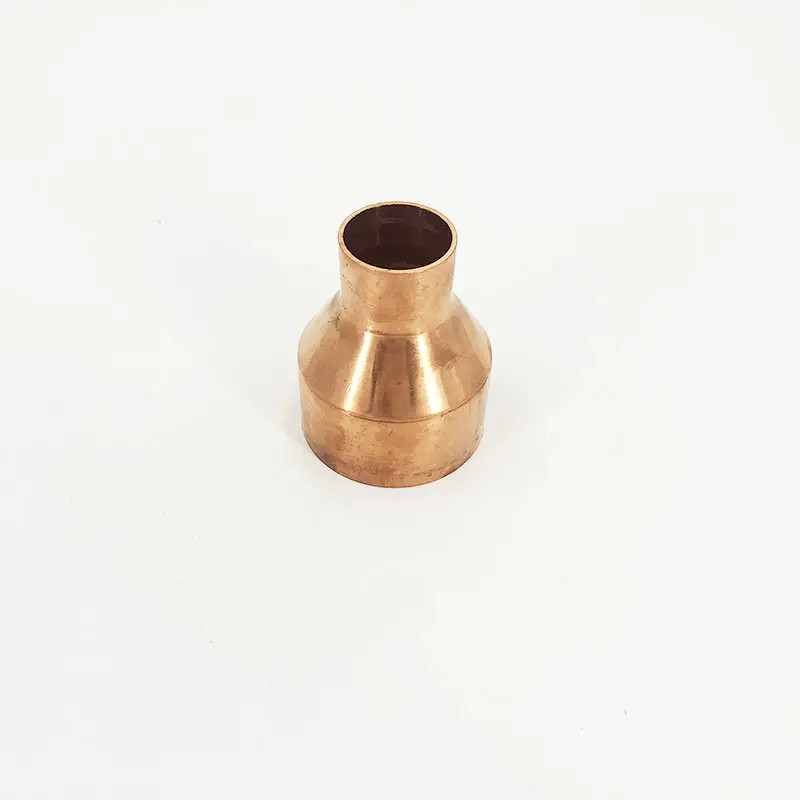

त्वरित-स्थापित पीतल रेड्यूसर कपलिंग, कॉपर पाइप पाइपलाइन के लिए नो-सोल्डर फिटिंग

त्वरित-स्थापित पीतल रेड्यूसर कपलिंग, कॉपर पाइप पाइपलाइन के लिए नो-सोल्डर फिटिंग

1. उत्पाद विवरण

त्वरित-स्थापित पीतल रेड्यूसर कपलिंग, कॉपर पाइप पाइपलाइन के लिए नो-सोल्डर फिटिंगएक उच्च गुणवत्ता वाली, ज्वाला-मुक्त पाइप फिटिंग है जिसे विभिन्न व्यास के दो तांबे के पाइपों को सुरक्षित और विश्वसनीय रूप से जोड़ने के लिए डिज़ाइन किया गया है। टिकाऊ पीतल से निर्मित, यह यांत्रिक जोड़ समाधान सोल्डरिंग, वेल्डिंग या फ्लेरिंग की आवश्यकता को समाप्त करता है, जो इसे तंग स्थानों या गर्मी-संवेदनशील क्षेत्रों में स्थापना के लिए आदर्श बनाता है।. फिटिंग एक सरल संपीड़न तंत्र पर काम करती है: जैसे ही नट को कड़ा किया जाता है, फेरूल (या जैतून) नट और फिटिंग बॉडी के बीच संपीड़ित होता है, जिससे ट्यूब की दीवार के खिलाफ एक मजबूत, रिसाव-प्रूफ सील बन जाती है।. यह उत्पाद EN 1254-2 मानकों के अनुरूप है और पीने योग्य जल प्रणालियों में उपयोग के लिए WRAS अनुमोदित है.

2. मुख्य तकनीकी पैरामीटर

3. उत्पाद अनुप्रयोग

यह बहुमुखी फिटिंग घरेलू, वाणिज्यिक और औद्योगिक सेटिंग्स में व्यापक अनुप्रयोगों के लिए उपयुक्त है. इसका आमतौर पर उपयोग किया जाता है:

• नलसाज़ी प्रणालियाँ:गर्म और ठंडे पानी की आपूर्ति लाइनों में विभिन्न आकार के पाइपों को जोड़ना।

• तापन प्रणाली:रेडिएटर कनेक्शन और अंडरफ्लोर हीटिंग इंस्टॉलेशन के लिए आदर्श।

• गैस पाइपलाइन:कम दबाव वाले गैस कनेक्शन के लिए उपयुक्त (दबाव सीमा के भीतर).

• संपीड़ित वायु एवं वायवीय:वायु लाइनों और अक्रिय गैस अनुप्रयोगों के लिए उपयोग किया जाता है.

• औद्योगिक मशीनरी:द्रव स्थानांतरण और शीतलन लाइनों के लिए.

4. उत्पाद लाभ

• ज्वाला-मुक्त और त्वरित स्थापना:किसी सोल्डरिंग या विशेष उपकरण की आवश्यकता नहीं है, जिससे सीमित स्थानों में भी तेजी से स्थापना की अनुमति मिलती है जहां गर्मी प्रतिबंधित है.

• रिसाव-प्रतिरोधी और टिकाऊ:संपीड़न तंत्र एक विश्वसनीय, लंबे समय तक चलने वाली सील प्रदान करता है जिसे संयुक्त अखंडता से समझौता किए बिना तोड़ा और फिर से बनाया जा सकता है.

• संक्षारण प्रतिरोधी पीतल निर्माण:उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध प्रदान करता है, विभिन्न द्रव मीडिया में लंबी सेवा जीवन सुनिश्चित करता है.

• बहुमुखी अनुकूलता:तांबे के पाइपों को स्टील या प्लास्टिक पाइप जैसी विभिन्न सामग्रियों से जोड़ सकते हैं, जो लचीले सिस्टम डिज़ाइन की पेशकश करते हैं.

5. उत्पाद कार्य

इस फिटिंग का प्राथमिक कार्य एक यांत्रिक रिड्यूसर के रूप में कार्य करना है, जो असमान व्यास के दो पाइपों को निर्बाध रूप से जोड़ता है। यह विभिन्न पाइप आकारों के बीच एक सुरक्षित संक्रमण को सक्षम बनाता है, सिस्टम की अखंडता और प्लंबिंग, हीटिंग और औद्योगिक पाइपवर्क के भीतर प्रवाह को बनाए रखता है।

6. उपयोग निर्देश

1. तांबे के पाइप को चौकोर काटें और साफ सतह सुनिश्चित करने के लिए कटे हुए सिरे को हटा दें.

2. कंप्रेशन नट और फिर फ़ेरूल (जैतून) को पाइप पर स्लाइड करें।

3. पाइप को पूरी तरह से फिटिंग बॉडी में तब तक डालें जब तक कि वह नीचे से बाहर न आ जाए.

4. फेरूल और नट को फिटिंग बॉडी की ओर सरकाएं और नट को हाथ से कस लें।

5. दो उचित आकार के रिंच का उपयोग करके, अखरोट को कस लें। मानक कसने की प्रथाओं का पालन करें: फिटिंग के लिए, 1/8" फिटिंग के लिए ¾ मोड़ और 1/4" फिटिंग के लिए 1 ¼ मोड़ कसने की सिफारिश की जाती है।.

6. कसने के बाद, यह सुनिश्चित करने के लिए दबाव परीक्षण करें कि कोई रिसाव मौजूद नहीं है.

7. सुरक्षा सावधानियां और महत्वपूर्ण नोट्स

• अधिक मत कसो:अधिक कसने से फेरूल ख़राब हो सकता है, फिटिंग बॉडी को नुकसान हो सकता है, या ट्यूब कुचल सकती है, जिससे रिसाव हो सकता है या भविष्य में अलग करना मुश्किल हो सकता है.

• फेरूल का पुन: उपयोग न करें:एक बार संपीड़ित होने पर, फेरूल सील बनाने के लिए विकृत हो जाते हैं। उनका पुन: उपयोग करने से सील ख़राब हो सकती है और रिसाव हो सकता है.

• थ्रेड सीलेंट से बचें:सील फेरूल, ट्यूब और फिटिंग बॉडी के बीच बनाई जाती है, धागों पर नहीं। पीटीएफई टेप या पाइप डोप का उपयोग उचित सीलिंग और कसने में हस्तक्षेप कर सकता है.

• ट्यूब अनुकूलता सुनिश्चित करें:सत्यापित करें कि पाइप सामग्री और आकार इस संपीड़न फिटिंग के अनुकूल हैं।

8. शिपिंग एवं डिलिवरी

• न्यूनतम आदेश मात्रा (MOQ):1 पीसी

• कीमत:बातचीत योग्य

• आपूर्ति की योग्यता:10 टन/माह

डिलीवरी का समय:15-30 कार्य दिवस​

9. भुगतान की शर्तें

• भुगतान के तरीके:टी/टी (टेलीग्राफिक ट्रांसफर), वेस्टर्न यूनियन।

10. पैकेजिंग

• स्टैंडर्ड पैकेजिंग:सुरक्षित पारगमन सुनिश्चित करने के लिए उत्पादों को एक मानक शिपिंग पैकेज में पैक किया जाता है।

11. वारंटी, रिटर्न और बिक्री के बाद

• वारंटी:सामग्री और कारीगरी में दोषों के विरुद्ध एक मानक निर्माता की वारंटी लागू होती है। वारंटी मूल खरीदार के लिए मान्य है और अनुचित स्थापना, दुरुपयोग या परिवर्तन से होने वाली क्षति को कवर नहीं करती है.

• वापसी नीति:दोषपूर्ण वस्तुओं को एक निर्दिष्ट अवधि (उदाहरण के लिए, 30 दिन) के भीतर धनवापसी या विनिमय के लिए वापस किया जा सकता है, बशर्ते कि वे मूल चालान के साथ हों और अपनी मूल स्थिति में हों. वापसी शिपिंग लागत आम तौर पर खरीदार की जिम्मेदारी होती है.

• बिक्री के बाद:किसी भी इंस्टॉलेशन समस्या या उत्पाद पूछताछ के लिए, हमारी तकनीकी सहायता टीम सहायता के लिए उपलब्ध है।
