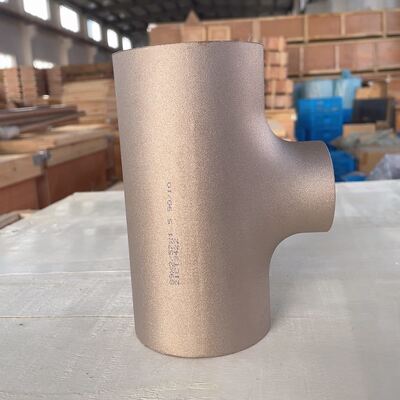

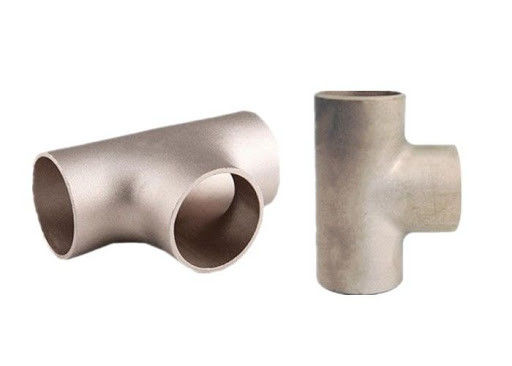

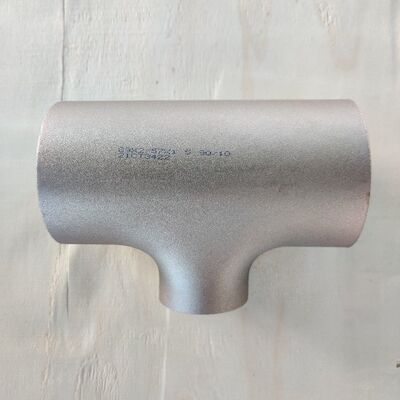

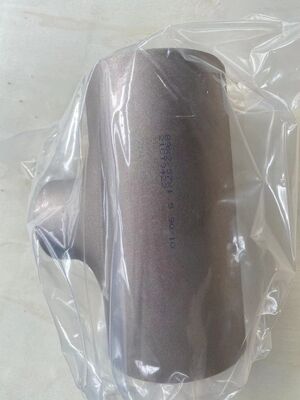

CuNi 70/30 कॉपर निकेल रिड्यूसिंग टी सॉकेट वेल्ड फोर्ज्ड फिटिंग ASME B16.5 क्लास150 समुद्री ग्रेड
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | कॉपर निकल पाइप |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | CuNi 70/30 कॉपर निकेल रिड्यूसिंग टी सॉकेट वेल्ड फोर्ज्ड फिटिंग ASME B16.5 क्लास150 समुद्री ग्रेड | सामग्री | स्टेनलेस स्टील |
|---|---|---|---|
| अंत प्रकार | महिला एनपीटी | तापमान की रेंज | -20°C से 400°C तक |
| आकार | टी/रेड्यूसर/यूनियन | प्रोडक्ट का नाम | टी फिटिंग को कम करना |
| अंत प्रकार | बट वेल्ड समाप्त होता है | दाब मूल्यांकन | 3000 साई |
| लंबाई | आवश्यक | प्रकार | लोह के नल |
| मानकों | एएसएमई बी16.9, एएसटीएम ए234 | आवेदन | पाइपलाइन सिस्टम, द्रव परिवहन |
| आकार सीमा | 3 | विनिर्देश | स्वनिर्धारित |
| हेड कोड | गोल | मूल | शंघाई |
उत्पाद विवरण
CuNi 70/30 कॉपर निकेल रिड्यूसिंग टी सॉकेट वेल्ड फोर्ज्ड फिटिंग ASME B16.5 क्लास150 समुद्री ग्रेड
1. उत्पाद विवरण
कॉपर निकेल रिड्यूसिंग टी CuNi मिश्र धातु (90/10 और 70/30 ग्रेड) से निर्मित एक विशेष पाइप फिटिंग है, जिसे एक एकल कॉम्पैक्ट इकाई में बड़े व्यास वाली मुख्य पाइपलाइन को दो छोटे व्यास वाली शाखा लाइनों से जोड़ने के लिए डिज़ाइन किया गया है। इसकी "कम करने वाली" ज्यामिति का मतलब है कि शाखा आउटलेट का आकार जानबूझकर रन पाइप से छोटा है, जिससे शाखा बिंदुओं पर अलग-अलग रिड्यूसर की आवश्यकता समाप्त हो जाती है।
डिज़ाइन हाइलाइट्स:
अभिन्न जाली/निर्मित निर्माण - शरीर के भीतर कोई वेल्डेड सीम नहीं, संरचनात्मक अखंडता सुनिश्चित करता है।
सटीक आयामी नियंत्रण - शाखा-टू-रन व्यास अनुपात ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य हैं (मानक अनुपात: 1/2, 2/3, 3/4, आदि)।
अंतिम परिष्करण - बीडब्ल्यू प्रकारों के लिए एएसएमई बी16.25 के अनुसार बेवेल्ड सिरे; SW प्रकारों के लिए चम्फर के साथ चौकोर-कट; थ्रेडेड प्रकारों के लिए एनपीटी थ्रेड।
सतह खत्म - सतह के ऑक्साइड को हटाने और संक्षारण प्रतिरोध को बढ़ाने के लिए अचार और निष्क्रिय किया गया।
2. उत्पाद अनुप्रयोग
यह फिटिंग मिशन-क्रिटिकल पाइपिंग सिस्टम के लिए इंजीनियर की गई है जहां संक्षारक और उच्च-प्रवाह स्थितियों के तहत विश्वसनीयता गैर-परक्राम्य है:
-
जहाज़ पर समुद्री जल प्रणालियाँ- मुख्य इंजन कूलिंग, सहायक कूलिंग, फायर मेन, डेक वॉश, और सैनिटरी समुद्री जल आपूर्ति।
-
अपतटीय तेल एवं गैस प्लेटफार्म- टॉपसाइड समुद्री जल लिफ्ट पंप, फायरवाटर रिंग मेन, और प्रोसेस कूलिंग लूप।
-
तटीय अलवणीकरण संयंत्र- रिवर्स ऑस्मोसिस (आरओ) फ़ीड लाइनें, कंसंट्रेट डिस्चार्ज हेडर, और उपचार के बाद ट्रांसफर पाइपिंग।
-
थर्मल और परमाणु ऊर्जा स्टेशन- सर्कुलेटिंग वॉटर सिस्टम (सीडब्ल्यूएस) और कंपोनेंट कूलिंग वॉटर (सीसीडब्ल्यू) सर्किट।
-
समुद्री उपकरण निर्माण- हीट एक्सचेंजर्स, कंडेनसर, और बाष्पीकरणकर्ता इंटरकनेक्टिंग पाइपवर्क।
उपयुक्त मीडिया:स्वच्छ और कच्चा समुद्री जल, खारा पानी, विखनिजीकृत पानी, भाप (कम दबाव), संपीड़ित हवा, हाइड्रोलिक तरल पदार्थ और हल्के हाइड्रोकार्बन तेल।
3. उत्पाद लाभ
साधारण स्टेनलेस स्टील (316L) या कार्बन स्टील फिटिंग की तुलना में:
-
लंबी कुल जीवन-चक्र लागत दक्षता- उच्च अग्रिम लागत के बावजूद, CuNi टीज़ समुद्री जल में 3-5× लंबी सेवा जीवन प्रदान करती हैं, जिससे प्रतिस्थापन आवृत्ति और डाउनटाइम कम हो जाता है।
-
सुपीरियर बायोफ़ूलिंग प्रतिरोध- प्राकृतिक कॉपर आयन रिलीज बार्नकल, मसल्स और शैवाल के जुड़ाव को रोकता है, जिससे महंगी रासायनिक खुराक और यांत्रिक सफाई समाप्त हो जाती है।
-
उत्कृष्ट वेल्डेबिलिटी- CuNi मिश्र धातुओं में अच्छा गर्म-क्रैकिंग प्रतिरोध होता है और इन्हें उचित भराव (उदाहरण के लिए, ERCuNi) के साथ मानक TIG/MIG प्रक्रियाओं का उपयोग करके वेल्ड किया जा सकता है।
-
कम चुंबकीय पारगम्यता- गैर-चुंबकीय सामग्री की आवश्यकता वाले नौसैनिक अनुप्रयोगों के लिए आदर्श।
-
सिद्ध पिछली उपलब्धियाँ- वैश्विक नौसैनिक बेड़े और अपतटीय प्रतिष्ठानों में 50 वर्षों से अधिक की फील्ड सेवा।
-
पूर्ण पता लगाने की क्षमता- प्रत्येक फिटिंग मिल परीक्षण रिपोर्ट (एमटीआर) और तृतीय-पक्ष निरीक्षण विकल्प (डीएनवी, एबीएस, लॉयड, आदि) के साथ आती है।
4.उत्पाद विशिष्टताएँ
| पैरामीटर | विशिष्टता/मूल्य |
| सामग्री ग्रेड | UNS C70600 (90/10 CuNi) / UNS C71500 (70/30 CuNi) |
| फिटिंग प्रकार | रिड्यूसिंग टी (रन × शाखा 1 × शाखा 2) |
| व्यास रेंज (डीएन) | डीएन15 – डीएन600 (1/2″ – 24″) |
| शाखा कटौती अनुपात | अनुकूलन योग्य (सामान्य: 2:1, 3:2, 4:3) |
| कनेक्शन ख़त्म | बट वेल्ड (बीडब्ल्यू), सॉकेट वेल्ड (एसडब्ल्यू), थ्रेडेड (एनपीटी/बीएसपी) |
| दबाव वर्ग | कक्षा 150, 300, 600, 900, 1500, 2500, 3000 पाउंड |
| अनुसूची/दीवार की मोटाई | SCH 10, SCH 20, SCH 40, SCH 80, SCH 160, STD, XS, XXS |
| विनिर्माण मानक | एएसएमई बी16.9, एएसएमई बी16.11, एमएसएस एसपी-79, डीआईएन 86088, एन 1254-4, ईईएमयूए 146 |
| परिचालन तापमान | -50°C से 300°C (260°C से ऊपर व्युत्पन्न लागू होता है) |
| अधिकतम. अनुशंसित प्रवाह वेग | समुद्री जल: ≤5 मी/से; ताज़ा पानी/हवा: ≤15 मी/से |
| तन्यता ताकत (70/30) | ≥380 एमपीए |
| उपज शक्ति (70/30) | ≥140 एमपीए |
| फ्रैक्चर के बाद लम्बाई | ≥30% (दोनों ग्रेड के लिए) |
| कठोरता | ≤80 एचआरबी |
| समुद्री जल संक्षारण दर | <0.025 मिमी/वर्ष (सामान्य सेवा) |
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं? हम निर्माता हैं, आप प्रमाणीकरण देख सकते हैं।
2. आपकी डिलीवरी का समय कितना है? सामान स्टॉक में होने पर आम तौर पर 5-10 दिन लगते हैं। या 15-20 दिन का समय है यदि माल स्टॉक में नहीं है तो यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त? हां, हम निःशुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपके भुगतान की शर्तें क्या हैं? भुगतान<=1000USD, 100% अग्रिम। भुगतान>=1000USD, अग्रिम में 50% टी/टी, शिपमेंट से पहले शेष।
