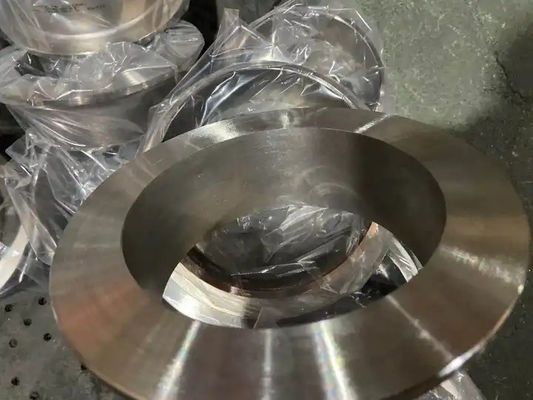

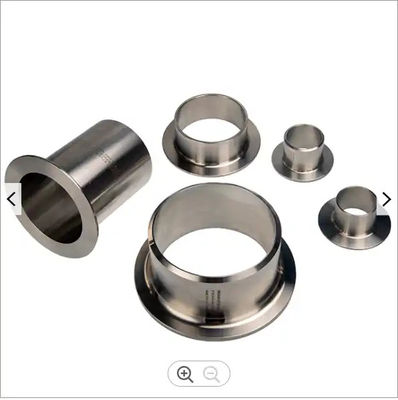

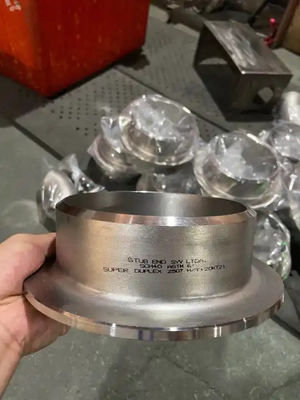

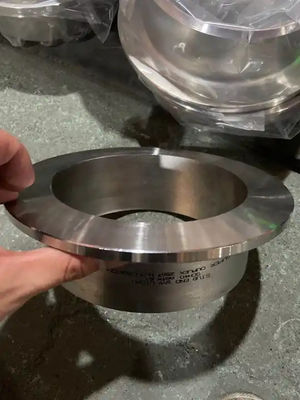

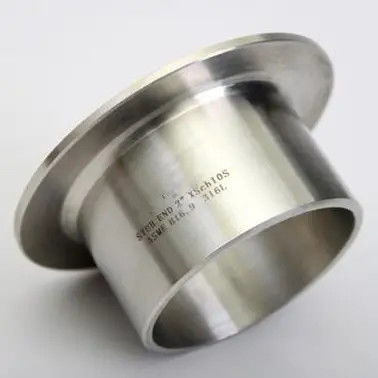

एएसटीएम ए403 एसएस304 लैप ज्वाइंट स्टब एंड, बट वेल्ड संक्षारण प्रतिरोधी पाइप फिटिंग

एएसटीएम ए403 एसएस304 लैप जॉइंट स्टब एंड, बट वेल्ड संक्षारण प्रतिरोधी पाइप फिटिंग्स

1. उत्पाद विवरण

एसएस304 लैप जॉइंट स्टब एंड, बट वेल्ड पाइप फिटिंग संक्षारक प्रतिरोधी पाइपिंग के लिए एक उच्च-गुणवत्ता वाला बट-वेल्ड पाइप फिटिंग है जिसे लैप जॉइंट फ्लैंग्स के साथ उपयोग के लिए डिज़ाइन किया गया है। इसे आमतौर पर लैप जॉइंट स्टब एंड के रूप में भी जाना जाता है, इस फिटिंग में एक फ्लेयर्ड एंड होता है जो फ्लैंज फेस पर बैठता है और पाइपलाइन में बट वेल्डिंग के लिए एक प्लेन बेवेल्ड एंड होता है। प्रीमियम एसएस304 स्टेनलेस स्टील से निर्मित, यह स्टब एंड मांग वाले औद्योगिक अनुप्रयोगों के लिए उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है। लंबी टेपर के साथ टाइप ए कॉन्फ़िगरेशन सुचारू प्रवाह संक्रमण सुनिश्चित करता है और मानक लैप जॉइंट फ्लैंग्स के साथ संगत है।

2. मुख्य विनिर्देश

3. अनुप्रयोग

एसएस304 स्टब एंड का उपयोग कई उद्योगों में पाइपिंग सिस्टम में व्यापक रूप से किया जाता है:

• तेल और गैस - पाइपलाइन कनेक्शन और रिफाइनरी

• पेट्रोकेमिकल और रासायनिक प्रसंस्करण - संक्षारक मीडिया हैंडलिंग

• खाद्य और पेय - सैनिटरी पाइपिंग सिस्टम

• फार्मास्युटिकल - स्वच्छ और बाँझ वातावरण

• जल उपचार और एचवीएसी - सामान्य औद्योगिक पाइपिंग

• ऊर्जा उत्पादन - भाप और शीतलन जल प्रणाली

4. उत्पाद लाभ

• किफायती समाधान - केवल स्टब एंड को पाइप मिश्र धातु से मेल खाना चाहिए; लैप जॉइंट फ्लैंज कार्बन स्टील हो सकता है, जिससे सामग्री की लागत काफी कम हो जाती है, खासकर बड़े व्यास वाले सिस्टम के लिए

• आसान रखरखाव - लैप जॉइंट फ्लैंज स्टब एंड पर स्वतंत्र रूप से स्लाइड कर सकता है और वेल्ड काटने के बिना हटाया जा सकता है, जिससे त्वरित निरीक्षण, सफाई या सिस्टम संशोधन की अनुमति मिलती है

• लचीला इंस्टॉलेशन - फ्लैंज स्टब एंड के चारों ओर 360° घूमता है, जिससे बोल्ट-होल संरेखण सरल हो जाता है और वेल्ड नेक फ्लैंग्स के साथ आम संरेखण समस्याओं को समाप्त करता है

• संक्षारण प्रतिरोधी - एसएस304 सामग्री ऑक्सीकरण और विभिन्न संक्षारक मीडिया के लिए उत्कृष्ट प्रतिरोध प्रदान करती है, जिससे लंबी सेवा जीवन सुनिश्चित होता है

• आयामी सटीकता - एएसएमई बी16.9 के अनुसार सख्त सहनशीलता के साथ निर्मित, मानक लैप जॉइंट फ्लैंग्स के साथ पूर्ण संगतता सुनिश्चित करता है

5. उत्पाद कार्य

• एक फ्लैंज्ड कनेक्शन बनाता है जो पाइप वेल्ड को काटे बिना आसान जुदाई की अनुमति देता है

• लैप जॉइंट फ्लैंज फेस से मेल खाने वाली एक चिकनी, निरंतर सीलिंग सतह प्रदान करता है

• जोड़ पर तनाव डाले बिना थर्मल विस्तार और पाइप आंदोलन को समायोजित करता है

• सील फेस पर संक्षारण प्रतिरोध बनाए रखते हुए कम-ग्रेड बैकिंग फ्लैंग्स के उपयोग को सक्षम बनाता है

6. इंस्टॉलेशन निर्देश

1. वेल्डिंग से पहले लैप जॉइंट फ्लैंज को पाइप या स्टब एंड पर स्लाइड करें

2. योग्य वेल्डिंग प्रक्रियाओं का उपयोग करके स्टब एंड के प्लेन (बेवेल्ड) एंड को पाइपलाइन में बट वेल्ड करें

3. सुनिश्चित करें कि फ्लेयर्ड एंड (लैप) पाइप टर्मिनस के लिए सटीक रूप से संरेखित है

4. लैप जॉइंट फ्लैंज को स्टब एंड पर स्लाइड करें, इसे फ्लेयर के पीछे की ओर बैठाएं

5. फ्लैंज बोल्ट होल को मिलान वाले फ्लैंज के साथ संरेखित करें और एक साथ बोल्ट करें

6. गैस्केट फ्लेयर्ड एंड और मिलान वाले फ्लैंज फेस के बीच सील करता है

नोट: टाइप ए (लॉन्ग पैटर्न) स्टब एंड के लिए, लैप की मोटाई कनेक्टिंग पाइप की नाममात्र दीवार की मोटाई से कम नहीं होगी.

7. सावधानियां

• उचित फिट के लिए पाइप शेड्यूल को स्टब एंड दीवार की मोटाई से मेल खाना सुनिश्चित करें

• सत्यापित करें कि स्टब एंड सामग्री सेवा द्रव और तापमान के अनुकूल है

• लैप जॉइंट फ्लैंज को सीधे पाइप में वेल्ड न करें - फ्लैंज को घूमने के लिए स्वतंत्र रहना चाहिए

• बट वेल्ड कनेक्शन के लिए उपयुक्त वेल्डिंग प्रक्रियाओं (डब्ल्यूपीएस योग्य) का उपयोग करें

• उच्च दबाव वाले अनुप्रयोगों के लिए, दबाव रेटिंग सिस्टम की आवश्यकताओं से मेल खाती है यह पुष्टि करें

• उचित सीलिंग सुनिश्चित करने के लिए स्थापना से पहले लैप फेस का खरोंच या क्षति के लिए निरीक्षण करें

8. शिपिंग और डिलीवरी

9. भुगतान की शर्तें

10. पैकेजिंग

मानक निर्यात पैकेजिंग:

• प्रत्येक स्टब एंड व्यक्तिगत रूप से जंग-रोधी तेल कोटिंग के साथ लपेटा गया

• नमी को रोकने के लिए नायलॉन बैग या प्लास्टिक रैप में पैक किया गया

• समुद्री-योग्य परिवहन के लिए लकड़ी के बक्से या पैलेट में सुरक्षित

• अनुरोध पर कस्टम पैकेजिंग उपलब्ध

11. रिटर्न, एक्सचेंज और बिक्री के बाद

• गुणवत्ता की गारंटी - शिपमेंट से पहले 100% निरीक्षण; सभी उत्पाद एएसएमई बी16.9 मानकों के अनुरूप हैं

• वापसी नीति - विनिर्माण दोषों के लिए 30 दिनों के भीतर रिटर्न स्वीकार किए जाते हैं (निरीक्षण के अधीन)

• एक्सचेंज - तीसरे पक्ष के निरीक्षण द्वारा पुष्टि किए गए किसी भी गैर-अनुरूप उत्पादों के लिए मुफ्त प्रतिस्थापन

• नमूना नीति - मुफ्त नमूने उपलब्ध; खरीदार माल ढुलाई लागत वहन करता है

• तकनीकी सहायता - सभी तकनीकी पूछताछों पर 24 घंटे की प्रतिक्रिया

• कस्टम ऑर्डर - अनुरोध पर कस्टम आकार, सामग्री और फिनिश उपलब्ध
