कार्बन स्टील स्टब एंड फिटिंग ASME B16.9 ऑयल गैस पाइपलाइन लागत बचत आसान डिस्सेम्बली लैप ज्वाइंट फ्लैंज फिटिंग
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | ठूंठ अंत फिटिंग |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | कार्बन स्टील स्टब एंड फिटिंग ASME B16.9 ऑयल गैस पाइपलाइन लागत बचत आसान डिस्सेम्बली लैप ज्वाइंट फ्लैं | अनुप्रयोग | पेट्रोकेमिकल, रसायन, तेल और गैस, आदि। |
|---|---|---|---|
| आकार सीमा | 1/2 | आकार-श्रेणी | 1/2 इंच से 48 इंच |
| हेड कोड | गोल | सतह | पेंट छिड़काव |
| पैकिंग | मानक पैकिंग | सामग्री | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात |
| आकार | बराबर | दाब मूल्यांकन | 150 पाउंड |
| सतह का उपचार | अचार बनाना, रेत नष्ट करना | भूतल समापन | चिकनी, पॉलिश |
| दबाव | 3000 साई | उद्गम देश | संयुक्त राज्य अमेरिका |
| संक्षारण प्रतिरोध | उच्च | संबंध | निकला हुआ किनारा |
| प्रमुखता देना | कार्बन स्टील स्टब अंत फिटिंग,ASME B16.9 स्टब अंत फिटिंग,तेल गैस पाइपलाइन स्टब एंड फिटिंग्स |
||
उत्पाद विवरण
कार्बन स्टील स्टब एंड फिटिंग्स ASME B16.9 ऑयल गैस पाइपलाइन लागत बचत आसान डिस्सेम्बली लैप जॉइंट फ्लैंज फिटिंग
1. उत्पाद विवरण

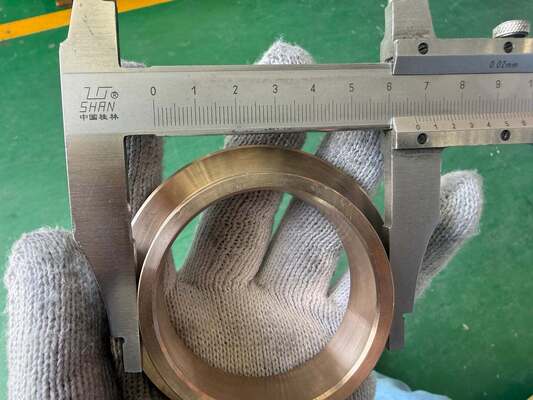

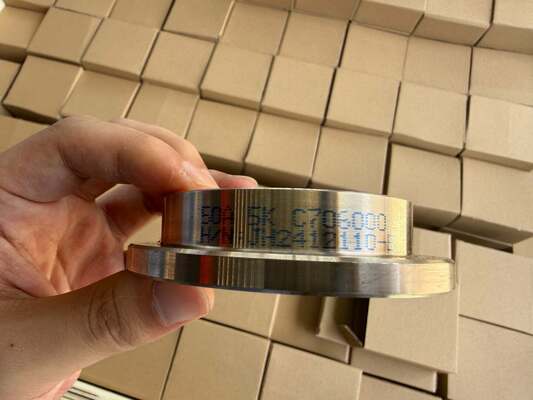

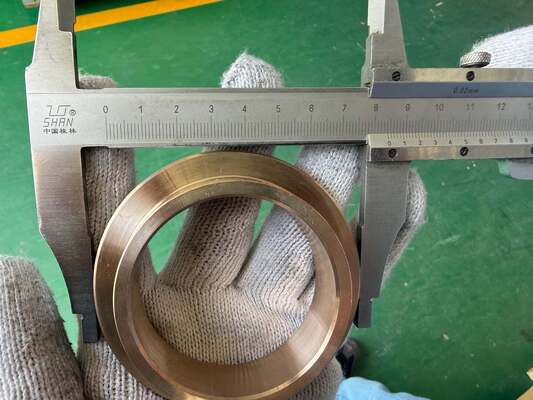

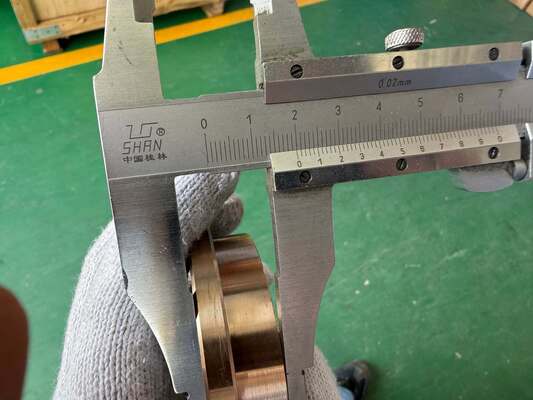

एक स्टब एंड फिटिंग एक बट-वेल्ड पाइप घटक है जिसे लैप जॉइंट फ्लैंज के साथ जोड़ने के लिए डिज़ाइन किया गया है, जिससे पाइपिंग सिस्टम में एक वियोज्य फ्लैंज कनेक्शन बनता है। इसमें एक सिरे पर एक फ्लेयर्ड होंठ होता है - जो फ्लैंज फेस के खिलाफ सीलिंग सतह के रूप में कार्य करता है - और दूसरे सिरे पर पाइप में पूर्ण-प्रवेश बट वेल्डिंग के लिए एक सादा, बेवेल्ड सिरा होता है। लैप जॉइंट फ्लैंज स्टब एंड पर स्वतंत्र रूप से स्लाइड करता है और कभी भी उस पर वेल्ड नहीं किया जाता है, जिससे असेंबली के दौरान आसान बोल्ट संरेखण के लिए 360 डिग्री रोटेशन की अनुमति मिलती है।
तीन मानक विन्यास व्यापक रूप से उपलब्ध हैं: टाइप ए (ASME B16.9 के अनुसार, एक लंबे हब और पूर्ण दीवार मोटाई के साथ), टाइप बी (MSS SP-43 के अनुसार, एक छोटे हब और हल्के सेवा के लिए कम दीवार के साथ), और टाइप सी (MSS SP-43 के अनुसार, सबसे छोटे हब और कम दबाव वाले अनुप्रयोगों के लिए पतली दीवार के साथ)। सामान्य सामग्रियों में कार्बन स्टील, ऑस्टेनिटिक स्टेनलेस स्टील (304/304L, 316/316L), डुप्लेक्स/सुपर डुप्लेक्स स्टेनलेस स्टील, क्रोम-मोली मिश्र धातु, और उच्च-प्रदर्शन निकल-आधारित मिश्र धातु (मोनल, इनकोनेल, हैस्टेलॉय) के साथ-साथ टाइटेनियम और तांबा-निकल शामिल हैं।
2. उत्पाद अनुप्रयोग
स्टब एंड फिटिंग कई औद्योगिक क्षेत्रों में महत्वपूर्ण भूमिका निभाते हैं:
-
पेट्रोलियम रिफाइनिंग और पेट्रोकेमिकल प्लांट - प्रक्रिया लाइनों के लिए जिन्हें बार-बार उत्प्रेरक पुनर्जनन या हीट एक्सचेंजर सफाई की आवश्यकता होती है।
-
रासायनिक और विशेष रासायनिक उत्पादन - विशेष रूप से आक्रामक मीडिया सेवा में जहां संक्षारण प्रतिरोध सर्वोपरि है।
-
खाद्य, पेय और डेयरी प्रसंस्करण - जहां स्वच्छता की स्थिति के लिए नियमित वॉश-डाउन और फ्लैंज्ड जोड़ों के डिस्सेम्बली की आवश्यकता होती है।
-
फार्मास्युटिकल और बायोटेक्नोलॉजी - सख्त सफाई प्रोटोकॉल के साथ बाँझ द्रव हस्तांतरण प्रणालियों के लिए।
-
ऊर्जा उत्पादन - जीवाश्म-ईंधन और परमाणु दोनों संयंत्रों में, शीतलन जल, भाप और सहायक पाइपिंग के लिए।
-
जल और अपशिष्ट जल उपचार - पंप स्टेशनों, फिल्टर इकाइयों और रासायनिक फीड सिस्टम के लिए।
-
समुद्री और अपतटीय प्लेटफार्म - जहां खारे पानी का संक्षारण और स्थान की कमी घूर्णी फ्लैंज का पक्ष लेती है।
-
वैक्यूम और सेमीकंडक्टर - ISO-KF और अन्य वैक्यूम प्लंबिंग में जहां लीक-टाइट, आसानी से सेवा योग्य कनेक्शन की आवश्यकता होती है।
उन्हें विशेष रूप से उन प्रणालियों के लिए अनुशंसित किया जाता है जो नियमित रखरखाव, टर्नअराउंड निरीक्षण, या घटक स्वैप से गुजरती हैं, क्योंकि वेल्ड जोड़ को परेशान किए बिना फ्लैंज को स्लाइड किया जा सकता है।
3. उत्पाद लाभ
-
महत्वपूर्ण लागत में कमी - केवल स्टब एंड को महंगी मिश्र धातु से बनाने की आवश्यकता होती है जो प्रक्रिया द्रव का प्रतिरोध करती है; लैप जॉइंट फ्लैंज को साधारण कार्बन स्टील से बनाया जा सकता है। 12-इंच क्लास 600 इनकोनेल 625 सिस्टम के लिए, यह अभ्यास पूर्ण वेल्ड-नेक फ्लैंज का उपयोग करने की तुलना में प्रत्येक फ्लैंज्ड जोड़ की लागत को 50% से अधिक कम कर सकता है।
-
सहज रखरखाव पहुंच - लैप जॉइंट फ्लैंज को हटाने के लिए किसी भी वेल्ड को काटने की आवश्यकता नहीं होती है, जिससे प्रति रखरखाव विंडो घंटों की बचत होती है और पुनः वेल्डिंग और पुनः ताप उपचार की आवश्यकता समाप्त हो जाती है।
-
बोल्टिंग लचीलापन - फ्री-स्पिनिंग फ्लैंज बोल्ट छेदों के थकाऊ संरेखण को समाप्त करता है, खासकर बड़े-व्यास वाले पाइपिंग पर जहां पाइप स्पूल को घुमाना अव्यावहारिक या खतरनाक होता है।
-
उत्कृष्ट संक्षारण और कटाव प्रतिरोध - फ्लेयर्ड होंठ को पाइप के समान उच्च-ग्रेड सामग्री से बनाया जा सकता है, जिससे सीलिंग इंटरफ़ेस पर समान प्रतिरोध सुनिश्चित होता है।
-
बहुमुखी सामग्री संगतता - लगभग सभी पाइप मिश्र धातुओं में उपलब्ध है, जिससे मौजूदा धातुओं और वेल्ड प्रक्रियाओं के साथ निर्बाध एकीकरण सक्षम होता है।
-
कम इन्वेंटरी - कार्बन स्टील लैप जोड़ों के साथ स्टब एंड्स को मानकीकृत करने से कम फ्लैंज आकार और सामग्री को स्टॉक करने की अनुमति मिलती है, जिससे आपूर्ति श्रृंखला प्रबंधन सरल हो जाता है।
4.मुख्य विनिर्देश
| पैरामीटर | विवरण |
| नाममात्र आकार सीमा | ½″ – 48″ (DN15 – DN1200); अनुरोध पर बड़े कस्टम आकार |
| दबाव रेटिंग | ASME क्लास 150, 300, 600, 900, 1500, 2500; साथ ही PN6, PN10, PN16, PN25, PN40, PN64, PN100; और सॉकेट-वेल्ड रेटिंग 3000#, 6000# |
| डिजाइन मानक | ASME B16.9 (टाइप ए), MSS SP-43 (टाइप बी और सी), MSS SP-79, EN 10253-2, ISO 4427-3 (पीई सिस्टम के लिए) |
| सामग्री ग्रेड | कार्बन: ASTM A105, A234 WPB; स्टेनलेस: A403 WP304/L, WP316/L, WP321, WP347; मिश्र धातु: A182 F5/F9/F11/F22/F91; निकल मिश्र धातु: मोनेल 400, इनकोनेल 625, हैस्टेलॉय C276; टाइटेनियम Gr.2, Cu-Ni 90/10 भी |
| दीवार की मोटाई अनुसूची | Sch 5S, 10S, 40, STD, 80, XS, 160, XXS |
| हब प्रकार | लंबा हब (टाइप ए), छोटा हब (टाइप बी), अतिरिक्त-छोटा हब (टाइप सी) |
| वेल्डिंग अंत तैयारी | ASME B16.25 प्रति बेवेल्ड सिरा, GTAW/SMAW/SAW के लिए उपयुक्त रूट फेस और शामिल कोण के साथ |
| सतह फिनिश विकल्प | एज़-रोल्ड, मशीनीकृत, पॉलिश, पिकल और पैसिवेशन, बीड-ब्लास्टेड, या एपॉक्सी, जिंक, या पीटीएफई के साथ लेपित |
| गुणवत्ता परीक्षण | हाइड्रोस्टैटिक परीक्षण (100%), वायवीय परीक्षण (जहां निर्दिष्ट हो), और एनडीटी विधियां: आरटी (रेडियोग्राफिक), यूटी (अल्ट्रासोनिक), पीटी (पेनेट्रेंट), एमटी (चुंबकीय कण) |
| प्रमाणन | ISO 9001:2015, PED 2014/68/EU (CE मार्किंग), NACE MR0175/ISO 15156 खट्टी सेवा के लिए, ASME U-स्टैम्प (वैकल्पिक) |
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं।
2. आपका डिलीवरी का समय कितना है? आम तौर पर यदि माल स्टॉक में है तो 5-10 दिन लगते हैं। या यदि माल स्टॉक में नहीं है तो 15-20 दिन लगते हैं, यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपके भुगतान की शर्तें क्या हैं? भुगतान=1000USD, 50% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि।
