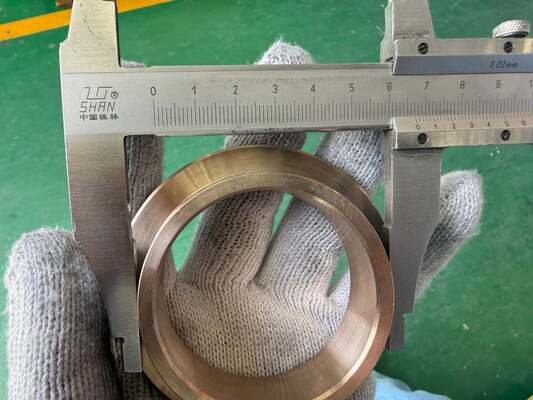

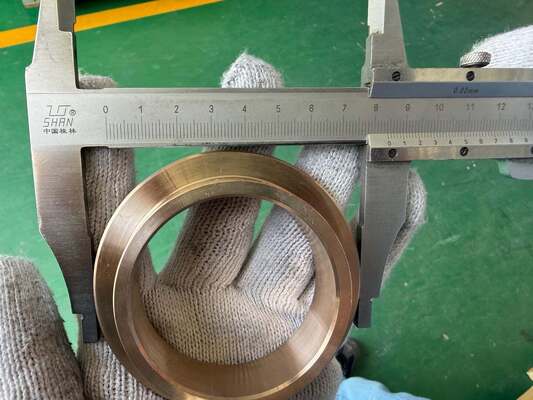

डुप्लेक्स स्टेनलेस स्टील स्टब एंड फिटिंग ASME B16.9 उच्च शक्ति त्वरित स्थापना बट वेल्ड पाइप कनेक्टर
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | ठूंठ अंत फिटिंग |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | डुप्लेक्स स्टेनलेस स्टील स्टब एंड फिटिंग ASME B16.9 उच्च शक्ति त्वरित स्थापना बट वेल्ड पाइप कनेक्टर | तापमान की रेंज | -20°C से 220°C |
|---|---|---|---|
| अनुकूलता | स्टेनलेस स्टील पाइप के साथ संगत | विनिर्माण प्रक्रिया | फोर्जिंग और मशीनिंग |
| मानकों | एएसएमई बी169, एमएसएस-एसपी-43 | आकार-श्रेणी | 1/2 इंच से 48 इंच |
| रंग | धात्विक (प्राकृतिक फ़िनिश) | तापमान की रेंज | -29°C से 425°C (-20°F से 797°F) |
| प्रमुखता देना | डुप्लेक्स स्टेनलेस स्टील स्टब अंत फिटिंग,उच्च शक्ति बट वेल्ड पाइप कनेक्टर,ASME B16.9 स्टब अंत फिटिंग |
||
उत्पाद विवरण
डुप्लेक्स स्टेनलेस स्टील स्टब एंड फिटिंग ASME B16.9 उच्च शक्ति त्वरित स्थापना बट वेल्ड पाइप कनेक्टर
1. उत्पाद का वर्णन
स्टब एंड फिटिंग, जिसे लैप जॉइंट स्टब एंड या बैक फ्लैंज एडाप्टर भी कहा जाता है,सटीक-इंजीनियरिंग बट-वेल्ड पाइप घटकों हैं जो एक गोद संयुक्त फ्लैंज विधानसभा के लिए सीलिंग नींव के रूप में कार्य करते हैंपारंपरिक वेल्ड नेक फ्लैंग्स के विपरीत, स्टब अंत एक पूर्ण-प्रवेश बट वेल्ड के माध्यम से पाइपलाइन से स्थायी रूप से जुड़ा एकमात्र हिस्सा है।साथी गोद संयुक्त निकला हुआ किनारा यांत्रिक रूप से स्टब अंत के बेलनाकार नाब पर फिसल जाता है और फ्लैश होंठ के खिलाफ आराम करता है, लेकिन पूरी तरह से गैर वेल्डेड रहता है। नाब और फ्लैंज के बीच यह संरचनात्मक जुदाई स्वतंत्र रेडियल रोटेशन की अनुमति देती है,जो मौलिक रूप से बदलता है कि संयुक्त बोल्ट संरेखण और थर्मल विस्तार तनाव को कैसे संभालता है.
विनिर्माण ASME B16.9 और MSS SP-43 के आयाम और सहिष्णुता आवश्यकताओं का सख्ती से पालन करता है। तीन मान्यता प्राप्त कॉन्फ़िगरेशन प्रकार A (पूर्ण दीवार, लंबा नाब,उच्च दबाव और महत्वपूर्ण सेवाओं के लिए विशिष्ट), प्रकार बी (कम दीवार, छोटा हब, लागत अनुकूलन के लिए संक्षारण प्रतिरोधी मिश्र धातु प्रणालियों में आम है), और प्रकार सी (प्रकाश दीवार, सबसे छोटा हब,मुख्य रूप से कम दबाव वाली गैर-खतरनाक सेवाओं के लिए) विभिन्न पाइपिंग वर्गों में बजट के खिलाफ प्रदर्शन को संतुलित करने के लिए इंजीनियरों को ग्रेडेड विकल्प प्रदान करें.
2उत्पाद अनुप्रयोग
स्टब एंड फिटिंग की व्यावहारिक तैनाती ऑनशोर और ऑफशोर दोनों बुनियादी ढांचे पर फैली हुई है, विशेष रूप से निम्नलिखित में ध्यान केंद्रित किया गया हैः
-
अपस्ट्रीम तेल और गैस- कुएं के सिर के प्रवाह लाइनों, विविध पाइपिंग और संग्रह स्टेशनों जहां बार-बार विघटन कुएं हस्तक्षेप या pigging संचालन के लिए आवश्यक है।
-
मध्य प्रवाह संचरण∙ कंप्रेसर स्टेशन पाइपिंग और मीटरिंग स्किड जो उच्च कंपन वातावरण में सटीक बोल्ट संरेखण की आवश्यकता होती है।
-
डाउनस्ट्रीम रिफाइनरीविलंबित कोकर इकाइयां, एफसीसीयू (फ्लूइड कैटालिटिक क्रैकिंग यूनिट) स्लरी लाइनें और हीट एक्सचेंजर बंडल जहां एक्सचेंजर ट्यूब बंडल को नियमित रूप से सफाई के लिए खींचा जाता है।
-
हवाई अंतरिक्ष ग्राउंड सपोर्ट- क्रायोजेनिक द्रव हस्तांतरण प्रणाली (एलएनजी, तरल नाइट्रोजन) जहां धातु सील सतहों को विकृतियों से मुक्त रखा जाना चाहिए।
-
रासायनिक टैंक फार्मलोडिंग/अनलोडिंग आर्म कनेक्शन जो बार-बार यांत्रिक झुकने और रोटेशनल गलत संरेखण का अनुभव करते हैं।
-
डिलिवरी संयंत्रउच्च दबाव रिवर्स ऑस्मोसिस (आरओ) फ़ीड लाइनें जो समुद्री जल के आक्रामक संक्षारण से ग्रस्त हैं।
-
पल्स & पेपर∙ डायजेस्टर और ब्लीचिंग केमिकल लाइनें जिन्हें नियमित रखरखाव बंद करने की आवश्यकता होती है।
इसके अलावा, वे इसके लिए पसंदीदा विकल्प हैंअस्थायी या मॉड्यूलर निर्माण(उदाहरण के लिए, स्किड-माउंटेड उपकरण के लिए पूर्वनिर्मित पाइप स्पूल), चूंकि घुमावदार फ्लैंज साइट पर अंतिम असेंबली को काफी सरल बनाता है, संचित निर्माण सहिष्णुताओं की भरपाई करता है।
3उत्पाद के फायदे
-
सामग्री अनुकूलन इंजीनियरिंग✓ उच्च निकेल मिश्र धातुओं (हैस्टेलॉय, इनकोनेल) या संक्षारक माध्यमों के लिए टाइटेनियम को निर्दिष्ट करते समय लागत अंतर महत्वपूर्ण हो जाता है।प्रीमियम सामग्री को केवल स्टब अंत तक सीमित करके (आमतौर पर कुल फ्लैंज असेंबली वजन का 15~25%)घुमावदार फ्लैंज के लिए कम मिश्र धातु या कार्बन स्टील का उपयोग करते हुए, गीले सतह के प्रदर्शन को त्यागने के बिना, संयुक्त प्रति 40~60% तक समग्र धातु विज्ञान व्यय को कम किया जा सकता है।
-
वेल्ड की अखंडता का संरक्षणचूंकि गोद संयुक्त फ्लैंज कभी वेल्डेड या गर्मी से प्रभावित नहीं होती है, इसलिए मूल पाइप वेल्ड सीम एकमात्र वेल्ड है जिसे निरीक्षण के अधीन रखा गया है।यदि पाइप सामग्री के लिए आवश्यक हो, सरलीकृत है क्योंकि फ्लैंज को एक साथ तनाव-मुक्त करने की आवश्यकता नहीं है। यह वेल्डिंग गर्मी इनपुट के कारण फ्लैंज के विकृत होने के जोखिम को भी समाप्त करता है।
-
गैसकेट और सीलिंग का विस्तारित जीवनस्टब के अंत के फ्लैश होंठ एक निरंतर, निर्बाध बैठने की सतह प्रदान करते हैं, जो बोल्ट-होल व्यवधानों से मुक्त है। यह समान संपीड़न क्षेत्र अधिक सुसंगत गैसकेट तनाव वितरण सुनिश्चित करता है,फ्लैंज के सेवा जीवन के दौरान पलायन उत्सर्जन और रिसाव दरों को काफी कम करना.
-
समय-कुशल टर्नआउटप्लांट बंद होने के दौरान, रखरखाव दल पाइप को काटने या फिर से वेल्ड किए बिना संयुक्त को खोल सकते हैं, पाइप के अंत से फ्लैंज को हटा सकते हैं, और स्टब एंड के सील चेहरे का निरीक्षण या प्रतिस्थापन कर सकते हैं।यह पारंपरिक वेल्डेड फ्लैंज प्रतिस्थापन की तुलना में रखरखाव खिड़की अवधि 30~50% द्वारा संपीड़ित कर सकते हैं.
-
कंपन और थकान प्रतिरोधगैर-अंतर्निहित फ्लैंज डिजाइन चक्रात्मक भार (तापीय विस्तार, दबाव वृद्धि, यांत्रिक कंपन) के तहत फ्लैंज और स्टब अंत के बीच मामूली सूक्ष्म आंदोलन की अनुमति देता है।इस सापेक्ष गति तनाव सांद्रता है कि अन्यथा एक कठोर वेल्ड गर्दन निकला हुआ किनारा में सीधे प्रेषित किया जाएगा अवशोषितइस प्रकार संयुक्त कनेक्शन के समग्र थकान जीवन में सुधार होता है।
4.प्रमुख विनिर्देश
| पैरामीटर श्रेणी | विस्तृत तकनीकी मूल्य |
| आकार प्रस्ताव | एनपीएस 3⁄4′′ से 60′′ तक (डीएन20 ¢ डीएन1500); फोर्जिंग/कास्टिंग के माध्यम से उपलब्ध विशेष व्यास |
| दबाव-तापमान रेटिंग | ASME B16.5 वर्ग 150, 300, 600, 900, 1500, 2500; ASME B31.3 और B31.1 डिजाइन कोड के अनुरूप |
| हब विन्यास | प्रकार A (लंबा पैटर्न, ASME B16.9 के अनुसार); प्रकार B & C (छोटे पैटर्न, MSS SP-43 के अनुसार) |
| सहिष्णुता (OD & लंबाई) | बाहरी व्यासः NPS ≤ 10′′ के लिए ±1.6 मिमी, बड़े के लिए ±3.2 मिमी; नाब लंबाईः ±3 मिमी; होंठ मोटाईः ±0.8 मिमी |
| दीवार अनुसूची संगतता | एसटीडी, एक्सएस, XXS, Sch 5S, 10S, 20, 30, 40, 60, 80, 100, 120, 140, 160 |
| वेल्ड अंत तैयारी | बेवल कोणः 37.5° ± 2.5°; जड़ का मुखः 1.6 mm ± 0.8 mm; 1.5 mm के भीतर पाइप की पहचान |
| सतह का परिष्करण (सीलिंग फेस) | Serrated concentric or spiral finish; Ra 3.2 ¢6.3 μm (125 ¢250 AARH) मानक; RTJ ग्रूव के लिए 1.6 ¢m (63 AARH) |
| सामग्री का पता लगाने की क्षमता | EN 10204 3.1 या 3 के अनुसार पूर्ण एमटीआर (मिल परीक्षण रिपोर्ट)2; सकारात्मक सामग्री पहचान (पीएमआई) 100% अनुरोध पर |
| विनाशकारी जांच | एएसएमई बी16 के अनुसार 100% दृश्य (वीटी)9वेल्ड-एंड सॉल्वेंस के लिए वैकल्पिक RT/UT; होंठ सतह दरार का पता लगाने के लिए DPT/MPI |
| हाइड्रोस्टैटिक प्रूफ | परिवेश के तापमान पर 1.5 गुना नामित दबाव पर परीक्षण किया गया, कम से कम 10 मिनट तक रखा गया, शून्य दृश्य लीक |
| चिह्न और पैकेजिंग | स्थायी स्टेंसिल (आकार, ग्रेड, शेड्यूल, गर्मी संख्या, निर्माता का लोगो); निर्यात के लिए किनारे के संरक्षक के साथ लकड़ी के बक्से |
| मानकों का अनुपालन | एएसएमई बी169, एमएसएस एसपी-43, एमएसएस एसपी-79, एन 1092-1 (पीएन-रेटेड समकक्षों के लिए), आईएसओ 15590-1 |
अक्सर पूछे जाने वाले प्रश्न
1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.
4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
