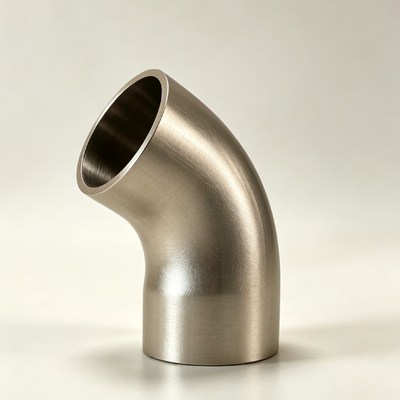

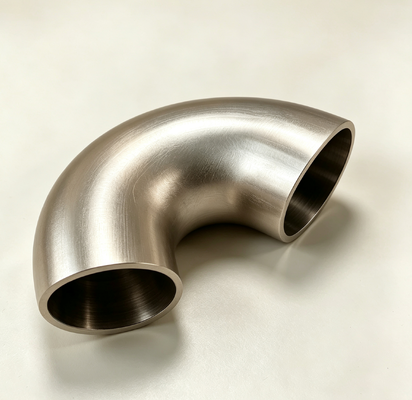

70/30 CuNi कॉपर निकेल एल्बो 90/45 डिग्री बट वेल्डिंग पाइप फिटिंग संक्षारण प्रतिरोधी
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकल कोहनी |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | 70/30 CuNi कॉपर निकेल एल्बो 90/45 डिग्री बट वेल्डिंग पाइप फिटिंग संक्षारण प्रतिरोधी | मोटाई | SCH20 |
|---|---|---|---|
| अनुप्रयोग | समुद्री, तेल और गैस, रासायनिक प्रसंस्करण | तकनीक | ढलाई |
| दाब मूल्यांकन | 3000 साई | रिश्ते का प्रकार | बट वेल्ड, सॉकेट वेल्ड, थ्रेडेड |
| संक्षारण प्रतिरोध | समुद्री जल संक्षारण के प्रति उच्च प्रतिरोध | दीवार की मोटाई | मानक पाइप दीवार की मोटाई (अनुसूची 10, 40, आदि) |
| उत्पाद का प्रकार | तांबा निकल कोहनी | स्वनिर्धारित | अनुकूलित समर्थन |
| फ़ायदा | सुविधाजनक स्थापना और रखरखाव | डिग्री | 45,90,180 |
| अनुकूलित समर्थन | ओईएम, ओडीएम, ओबीएम | प्रसंस्करण प्रौद्योगिकी | 65 |
| प्रमुखता देना | CuNi copper nickel elbow 90 degree,butt welding pipe fittings corrosion resistant,70/30 CuNi 45 degree elbow |
||
उत्पाद विवरण
70/30 CuNi कॉपर निकल एल्बो 90/45 डिग्री बट वेल्डिंग पाइप फिटिंग संक्षारण प्रतिरोधी
1.उत्पाद विवरण
कॉपर निकल एल्बो एक दबाव-पाइप दिशात्मक फिटिंग है जो कॉपर-निकल बाइनरी मिश्र धातु प्रणाली से निर्मित होती है, मुख्य रूप से UNS C70600 (CuNi90/10) और UNS C71500 (CuNi70/30) ग्रेड में। निकल सामग्री (10% या 30%) और लोहे और मैंगनीज के सूक्ष्म-जोड़ को सटीक रूप से नियंत्रित करके, उत्पाद क्लोराइड-समृद्ध वातावरण में स्थानीयकृत संक्षारण के लिए उत्कृष्ट प्रतिरोध प्राप्त करता है।
विनिर्माण मार्गों में सीमलेस फॉर्मिंग (एक्सट्रूज़न या पुश-फॉर्मिंग, एक वेल्ड-मुक्त मोड़ का उत्पादन) और वेल्डेड निर्माण (प्लेट-निर्मित और सीम-वेल्डेड, आमतौर पर बड़े व्यास के लिए) शामिल हैं। एल्बो रेडियस को लॉन्ग रेडियस (1.5 × नाममात्र व्यास) या शॉर्ट रेडियस (1.0 × नाममात्र व्यास) के रूप में वर्गीकृत किया गया है। मानक मोड़ कोण 45°, 90°, और 180° हैं, जिसमें इंजीनियरिंग ड्राइंग प्रति कस्टम कोण उपलब्ध हैं।
एंड कनेक्शन प्रकारों में बट-वेल्ड (BW, बेवेल्ड), सॉकेट-वेल्ड (SW), और फीमेल थ्रेड्स (NPT/BSP) शामिल हैं। सभी विनिर्माण और निरीक्षण ASME B16.9, EN 10253, DIN 86090, और EEMUA 146 के अनुरूप हैं, जो आयामी विनिमेयता और पूर्ण पता लगाने की क्षमता सुनिश्चित करते हैं।
2.उत्पाद अनुप्रयोग
कॉपर निकल एल्बो को उच्च संक्षारण प्रतिरोध और विस्तारित सेवा जीवन की मांग करने वाली गंभीर सेवा स्थितियों के लिए निर्दिष्ट किया गया है। विशिष्ट अनुप्रयोगों में शामिल हैं:
-
जहाज और अपतटीय प्लेटफ़ॉर्म: समुद्री जल शीतलन मुख्य, अग्निशमन जल प्रणाली, बैलिस्ट जल उपचार लाइनें, डेक वॉश, और सबसी राइजर टर्न-डाउन।
-
तेल और गैस उद्योग: अपतटीय उत्पादन मैनिफोल्ड, FPSO टॉपसाइड प्रक्रिया पाइपिंग, और H₂S/CO₂ सामग्री वाली गैदरिंग लाइनें।
-
ऊर्जा उत्पादन: परमाणु द्वीप परिसंचारी जल प्रणाली, कोयला-ईंधन वाले संयंत्र FGD अपशिष्ट जल लाइनें, और संयुक्त-चक्र संयंत्र बंद-शीतलन लूप।
-
अलवणीकरण संयंत्र: MSF और MED इकाइयों में ब्राइन पुनरावर्तन लाइनें, साथ ही RO प्री-फिल्ट्रेशन पाइपिंग।
-
रासायनिक और फार्मास्युटिकल: क्लोर-अल्कली ब्राइन लाइनें, शुद्ध जल वितरण प्रणाली, और संक्षारक रासायनिक स्थानांतरण।
-
शहरी अवसंरचना: बड़े पैमाने पर HVAC चिल्ड वाटर सिस्टम, जिला शीतलन/तापन नेटवर्क, और स्विमिंग पूल जल पुनरावर्तन।
3.उत्पाद लाभ
1. बहते समुद्री जल के प्रति अत्यधिक प्रतिरोध
3.5 मीटर/सेकंड तक के वेग पर, C70600 की एक समान संक्षारण दर ≤0.025 मिमी/वर्ष है, जबकि C71500 ≤0.018 मिमी/वर्ष प्राप्त करता है - 316L स्टेनलेस स्टील (~0.1 मिमी/वर्ष) और सुपर डुप्लेक्स ग्रेड की तुलना में काफी बेहतर है। पिटिंग प्रतिरोध समतुल्य संख्या (PREN) 35-40 तक पहुँचती है, जिसमें उत्कृष्ट क्रेविस संक्षारण प्रतिरोध होता है।
2. स्व-सफाई एंटी-बायोफॉलिंग
कॉपर आयन सतह पर एक सूक्ष्म-विषाक्त परत छोड़ते हैं, जो बार्नाकल, मसल्स और शैवाल के जुड़ाव को रोकता है। यह एंटीफॉलिंग पेंट की तुलना में अधिक पर्यावरण के अनुकूल है और नियमित सफाई को समाप्त करता है, जिससे संचालन और रखरखाव श्रम की बचत होती है।
3. उत्कृष्ट निर्माण और वेल्डेबिलिटी
निर्मित एल्बो में एक सघन संरचना होती है जिसमें अंतर-दानेदार संक्षारण की कोई संवेदनशीलता नहीं होती है। जब SMAW, TIG या MIG का उपयोग करके समान-ग्रेड पाइपिंग में वेल्ड किया जाता है, तो प्रीहीटिंग और पोस्ट-वेल्ड हीट ट्रीटमेंट की आम तौर पर आवश्यकता नहीं होती है। ASTM G48 प्रति सत्यापित वेल्ड संक्षारण प्रतिरोध, आधार धातु के बराबर है।
4. व्यापक दबाव-तापमान रेंज
अनुमेय ऑपरेटिंग तापमान -30°C से 320°C तक होता है। 200°C पर, C70600 (Sch 40) का अधिकतम स्वीकार्य कार्य दबाव 21 बार है, जबकि C71500 (Sch 80) समान परिस्थितियों में 48 बार तक पहुँचता है, जो अधिकांश मध्यम-से-उच्च दबाव प्रणालियों को कवर करता है।
5. उत्कृष्ट जीवन-चक्र अर्थशास्त्र
हालांकि प्रारंभिक लागत कार्बन स्टील से अधिक है, 20-30 साल का सेवा जीवन (कार्बन स्टील के लिए 3-5 साल के मुकाबले) और कम रखरखाव की आवश्यकताएं कुल जीवनचक्र लागत में 60-70% लेपित कार्बन स्टील सिस्टम के बराबर होती हैं।
6. लचीली आपूर्ति और पूर्ण प्रमाणन
DN15 से DN700 तक सभी मानक शेड्यूल में उपलब्ध है, साथ ही विशेष दीवार की मोटाई या गैर-मानक केंद्र-से-अंत आयाम भी। उत्पाद EN 10204 3.1 सामग्री प्रमाणपत्रों और प्रमुख वर्गीकरण समाजों (DNV, BV, ABS, LR) से टाइप-अप्रूवल प्रमाणपत्रों के साथ आपूर्ति किए जाते हैं, जो अंतर्राष्ट्रीय परियोजना स्वीकृति की सुविधा प्रदान करते हैं।
4.मुख्य उत्पाद विनिर्देश
| पैरामीटर | विस्तृत डेटा |
| ग्रेड | UNS C70600 (CuNi90/10) ; UNS C71500 (CuNi70/30) |
| रासायनिक संरचना (% अधिकतम/श्रेणी) | C70600: Cu संतुलन, Ni 9.0-11.0, Fe 1.0-1.8, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05; C71500: Cu संतुलन, Ni 29.0-33.0, Fe 0.40-0.70, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05 |
| नाममात्र व्यास | DN15 ~ DN700 (1/2″~28″) |
| दीवार की मोटाई शेड्यूल | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| त्रिज्या प्रकार | लॉन्ग रेडियस (R=1.5DN); शॉर्ट रेडियस (R=1.0DN); स्पेशल रेडियस (R≥2.0DN अनुरोध पर उपलब्ध) |
| कोण सहनशीलता | 45°±0.5°; 90°±0.5°; 180°±1.0° (मानक कोण) |
| बाहरी व्यास सहनशीलता | दीवार की मोटाई सहनशीलतासकारात्मक: +12.5%, नकारात्मक: 0% (अर्थात, कोई अंडर-टॉलरेंस की अनुमति नहीं है) |
| एंड बेवेल | ASME B16.25 प्रति बेवेल, कोण 37.5°±2.5°, लैंड 1.6mm±0.8mm बट-वेल्ड सिरों के लिए |
| यांत्रिक गुण (RT) | C70600: तन्यता≥290MPa, यील्ड≥110MPa, बढ़ाव≥30%; |
| C71500: तन्यता≥370MPa, यील्ड≥130MPa, बढ़ाव≥30% | कठोरता C70600: HV≤110; C71500: HV≤130 |
| दबाव-तापमान रेटिंग | ASME B31.3 प्रति, 38°C पर C70600 रेटेड क्लास 150 (15.9 बार), 38°C पर C71500 रेटेड क्लास 300 (41.4 बार) |
| मानक | ASME B16.9-2018; ASTM B16.9; DIN 86090; EEMUA 146; GB/T 12459-2017 |
| सामग्री मानक | ASTM B122/B171/B466/B467; EN 12451; DIN 17666 |
| NDT आवश्यकताएँ | 100% दृश्य निरीक्षण; ग्राहक अनुरोध प्रति PT या RT वैकल्पिक |
| सतह सुरक्षा | पिकलिंग और पैसिवेशन, दोनों सिरों पर प्लास्टिक एंड कैप, लकड़ी के क्रेट या स्टील फ्रेम में पैक |
| अक्सर पूछे जाने वाले प्रश्न | 1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं। |
2. आपका डिलीवरी का समय कितना है? आम तौर पर यदि माल स्टॉक में है तो यह 5-10 दिन है। या यदि माल स्टॉक में नहीं है तो यह 15-20 दिन है, यह मात्रा के अनुसार है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
