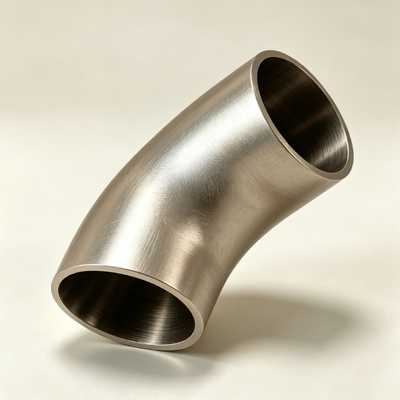

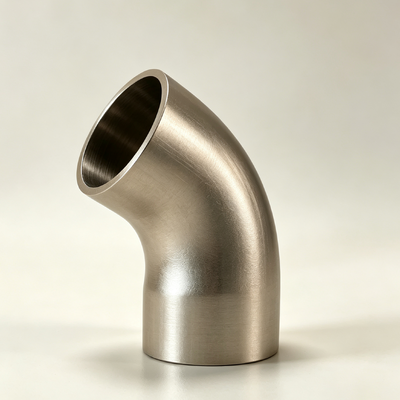

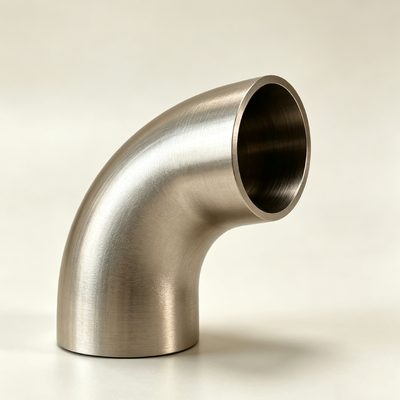

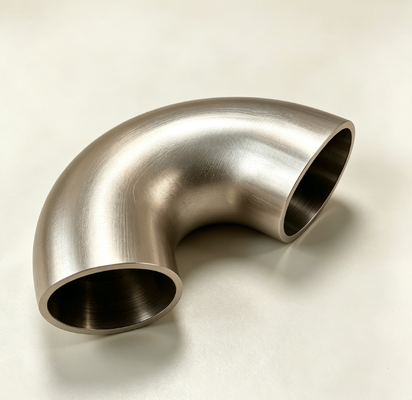

CuNi 70/30 कॉपर निकेल 90 डिग्री एल्बो ASME B16.9 बट वेल्ड फिटिंग C71500

CuNi 70/30 कॉपर निकल 90 डिग्री एल्बो ASME B16.9 बट वेल्ड फिटिंग्स C71500

1.उत्पाद विवरण

यह विनिर्देश कॉपर-निकल एल्बो को कवर करता है, जो गर्म-निर्माण प्रक्रियाओं के माध्यम से कॉपर-निकल बाइनरी मिश्र धातुओं से निर्मित पाइपलाइन दिशात्मक फिटिंग हैं। मिश्र धातु प्रणाली को दो प्राथमिक श्रेणियों में विभाजित किया गया है: 9%–11% निकल सामग्री (UNS C70600) के साथ 90/10 प्रकार और 29%–33% निकल सामग्री (UNS C71500) के साथ 70/30 प्रकार। उत्पाद एक चाप-आकार के पाइप अनुभाग के रूप में होता है जिसका केंद्रीय झुकाव कोण इंजीनियरिंग आवश्यकताओं द्वारा निर्धारित होता है, जिसमें मानक श्रृंखलाओं में 45°, 90°, और 180° शामिल हैं।

निर्माण प्रक्रिया को सीमलेस फॉर्मिंग और वेल्डेड फॉर्मिंग में वर्गीकृत किया गया है। सीमलेस एल्बो मैंड्रेल हॉट-पुश फॉर्मिंग या मध्यम-आवृत्ति इंडक्शन बेंडिंग द्वारा उत्पादित किए जाते हैं, जहां संपूर्ण पाइप ब्लैंक निरंतर अनाज प्रवाह रेखाओं और कोई अनुदैर्ध्य या अनुप्रस्थ वेल्ड के साथ विरूपण से गुजरता है। वेल्डेड एल्बो स्टील प्लेटों को प्रेस-बेंडिंग के बाद सीम वेल्डिंग द्वारा निर्मित किए जाते हैं, जो बड़े व्यास (DN400 से ऊपर) या अतिरिक्त-भारी दीवार की स्थिति के लिए उपयुक्त होते हैं। वक्रता त्रिज्या को समान रूप से नाममात्र व्यास (DN) के गुणक के रूप में व्यक्त किया जाता है: लॉन्ग रेडियस प्रकार 1.5DN है, शॉर्ट रेडियस प्रकार 1.0DN है, और एक्स्ट्रा-लॉन्ग रेडियस प्रकार 2.0DN से 3.0DN तक पहुंच सकता है।

एंड कनेक्शन कॉन्फ़िगरेशन में बट-वेल्ड एंड्स (BW) शामिल हैं जिनमें ASME B16.25 के अनुसार मशीन किए गए सिंगल-V या कंपाउंड बेवेल होते हैं; सॉकेट-वेल्ड एंड्स (SW) जिनमें रिसेस्ड सॉकेट संरचनाएं होती हैं; और NPT (अमेरिकन टेपर पाइप) या BSP (ब्रिटिश स्टैंडर्ड पाइप) थ्रेड्स के साथ थ्रेडेड एंड्स। प्रत्येक एल्बो को उसकी बाहरी सतह पर सामग्री ग्रेड, आकार पदनाम, हीट/लॉट नंबर और निर्माता की पहचान के साथ स्पष्ट रूप से चिह्नित किया जाना चाहिए ताकि उसके जीवनचक्र के दौरान पूर्ण पता लगाने की क्षमता सुनिश्चित हो सके।

2.उत्पाद अनुप्रयोग

संक्षारण प्रतिरोधी पाइपिंग सिस्टम में एक मानक दिशात्मक तत्व के रूप में, कॉपर-निकल एल्बो निम्नलिखित विशिष्ट परिदृश्यों में काम करते हैं:

• समुद्री और अपतटीय उपकरण: कार्गो जहाजों, क्रूज जहाजों और नौसैनिक जहाजों पर इंजन-रूम समुद्री जल शीतलन प्रणालियों; प्लेटफॉर्म फायरवाटर राइजर और जेट लाइनों के मोड़ नोड्स; सबसी पाइपलाइन विस्तार मोड़ों और राइजर टॉप एल्बो सहित, लेकिन इन्हीं तक सीमित नहीं।

• पेट्रोकेमिकल और रिफाइनिंग इकाइयाँ: वायुमंडलीय/वैक्यूम आसवन इकाइयों पर ओवरहेड कंडेनसर रिटर्न लाइनें; हाइड्रोक्रैकिंग इकाइयों पर उच्च-तापमान, उच्च-दबाव एयर-कूलर इनलेट पाइपिंग; ट्रेसर लाइनों और स्टीम ट्रैप सिस्टम के मोड़ अनुभाग।

• परमाणु और तापीय ऊर्जा सुविधाएँ: परमाणु द्वीप उपकरण शीतलन जल प्रणालियों में दबी हुई पाइपलाइन मोड़; तापीय ऊर्जा संयंत्र कंडेनसर परिसंचारी जल के लिए इनलेट/आउटलेट जल नलिकाएं; सहायक शीतलन टॉवर जल लाइनों के लिए एनुलर वितरण कनेक्शन।

• जल उपचार और पर्यावरण इंजीनियरिंग: अपशिष्ट भस्मीकरण संयंत्रों में लीचेट ट्रांसफर लाइनों के लिए संक्षारण प्रतिरोधी एल्बो; फ्लू गैस डिसल्फराइजेशन (FGD) स्लरी परिसंचरण पाइपलाइनों के लिए पहनने और संक्षारण प्रतिरोधी मोड़ टुकड़े।

• खाद्य और दवा उद्योग: शुद्ध भाप वितरण लाइनों के लिए सैनिटरी एल्बो; CIP (क्लीन-इन-प्लेस) सिस्टम के लिए मोड़ कनेक्शन, जिसके लिए किसी भी मृत कोने के बिना चिकनी आंतरिक सतहों की आवश्यकता होती है।

3.उत्पाद लाभ

(I) आंतरिक संक्षारण प्रतिरोध
कॉपर-निकल मिश्र धातु क्लोराइड युक्त मीडिया में एक घने कपरस ऑक्साइड (Cu₂O) सतह फिल्म के माध्यम से स्व-निष्क्रियता प्राप्त करते हैं, जिसमें स्व-उपचार की विशेषताएं होती हैं - भले ही यांत्रिक रूप से खरोंच लग जाए, फिल्म माध्यम में तेजी से पुनर्जीवित होती है। यह गुण एल्बो को संयुक्त क्षरण-संक्षारण स्थितियों के तहत कम संक्षारण दर बनाए रखने की अनुमति देता है, जिसमें 3.5% NaCl घोल में 60°C से अधिक क्रिटिकल पिटिंग तापमान (CPT) होता है।

(II) प्रभाव और कंपन प्रतिरोध
30% से अधिक बढ़ाव और उच्च क्षेत्र में कमी के साथ, कॉपर-निकल मिश्र धातु पानी के हथौड़े या यांत्रिक कंपन की स्थिति में उत्कृष्ट ऊर्जा अवशोषण क्षमता प्रदर्शित करते हैं, जिससे वे भंगुर फ्रैक्चर के प्रतिरोधी बनते हैं। सिम्युलेटेड समुद्री कंपन तालिका परीक्षण 10⁶ चक्रों के बाद 10–200Hz आवृत्ति और 5g त्वरण पर संरचनात्मक अखंडता की पुष्टि करते हैं।

(III) असेंबली और रखरखाव की सुविधा
समान-ग्रेड पाइपिंग में वेल्डिंग करते समय, पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील इलेक्ट्रोड या कॉपर-निकल विशिष्ट इलेक्ट्रोड (जैसे, ENiCu-7) का उपयोग किया जा सकता है, जिसमें एक विस्तृत वेल्डिंग ऑपरेशन विंडो होती है। इसके अतिरिक्त, कॉपर-निकल की अपेक्षाकृत उच्च तापीय चालकता (लगभग 30–40 W/m·K) एक संकीर्ण ताप-प्रभावित क्षेत्र और कम अवशिष्ट तनाव स्तर का परिणाम देती है, जिससे पोस्ट-वेल्ड स्ट्रेस-रिलीफ हीट ट्रीटमेंट की आवश्यकता समाप्त हो जाती है और निर्माण कार्यक्रम काफी कम हो जाता है।

(IV) जीवनचक्र पर्यावरण मित्रता
कॉपर-निकल मिश्र धातु पूरी तरह से पुनर्चक्रण योग्य सामग्री हैं जिनका स्क्रैप मूल्य अधिक होता है। सेवा में, उन्हें किसी भी कार्बनिक एंटी-फाउलिंग कोटिंग की आवश्यकता नहीं होती है, जिससे कोटिंग के अलग होने से समुद्री माइक्रोप्लास्टिक प्रदूषण से बचा जा सकता है, जो अंतर्राष्ट्रीय समुद्री संगठन (IMO) पर्यावरण नियमों की प्रगतिशील आवश्यकताओं के अनुरूप है।

(V) आपूर्ति श्रृंखला विश्वसनीयता और स्पेयर पार्ट्स विनिमेयता
दुनिया भर के प्रमुख औद्योगिक देशों में कॉपर-निकल एल्बो के लिए परिपक्व उत्पादन क्षमताएं हैं। विनिर्देश एकीकृत ISO और ASME मानकों का पालन करते हैं, जो विभिन्न निर्माताओं के उत्पादों के बीच पूर्ण विनिमेयता सुनिश्चित करते हैं। आपातकालीन मरम्मत में, कस्टम निर्माण के बिना तत्काल प्रतिस्थापन के लिए ऑफ-द-शेल्फ स्टॉक प्राप्त किया जा सकता है।

​4.मुख्य उत्पाद विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

2. आपका डिलीवरी का समय कितना है? आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
