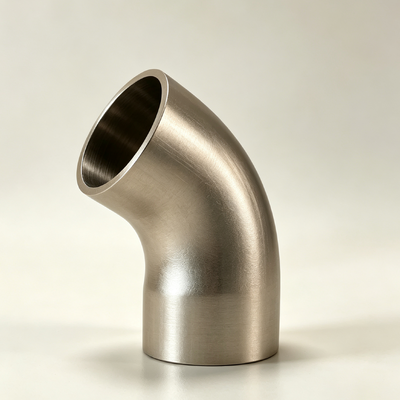

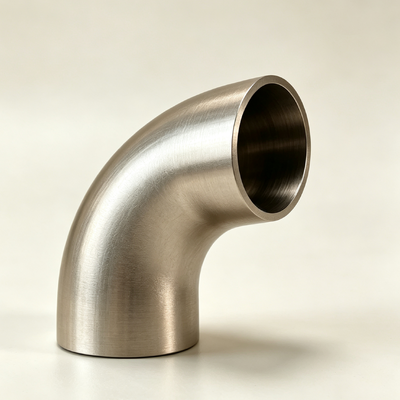

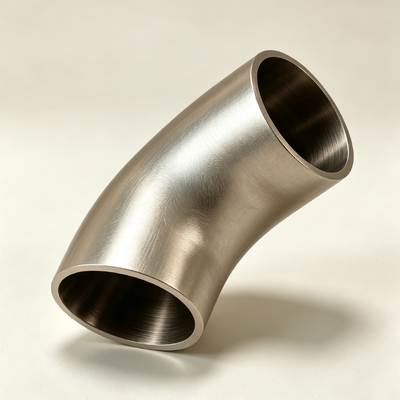

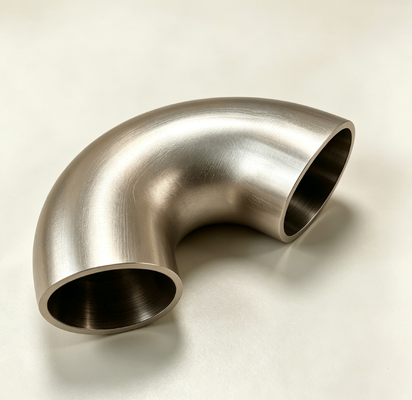

समुद्री अपतटीय के लिए 70/30 कॉपर निकेल एल्बो बट वेल्डिंग पाइप फिटिंग ASME B16.9

70/30 कॉपर निकल एल्बो बट वेल्डिंग पाइप फिटिंग्स ASME B16.9 समुद्री अपतटीय के लिए

1.उत्पाद विवरण

कॉपर निकल एल्बो एक पाइपिंग दिशात्मक घटक है जिसे विशेष रूप से अत्यधिक संक्षारक सेवा वातावरण के लिए इंजीनियर किया गया है। इसकी आधार सामग्री एक तांबा-निकल ठोस-घोल मिश्र धातु है जिसमें एक फेस-सेंटर्ड क्यूबिक जाली संरचना होती है, जो परिवेश और मध्यवर्ती तापमान पर उत्कृष्ट माइक्रोस्ट्रक्चरल स्थिरता बनाए रखती है। यह प्रस्ताव दो मुख्यधारा मिश्र धातु प्रणालियों को कवर करता है - C70600 (90/10) और C71500 (70/30) - जो निकल सामग्री में भिन्न होते हैं, जो विशिष्ट मीडिया में उनके निष्क्रियता व्यवहार और यांत्रिक प्रतिक्रिया को निर्धारित करता है।

उत्पाद का निर्माण पूरी तरह से गर्म बनाने की प्रक्रिया के माध्यम से किया जाता है। छोटे व्यास (DN≤200) को वेल्ड सीम की कमजोरियों को खत्म करने के लिए निर्बाध पुश-फॉर्मिंग द्वारा अधिमानतः उत्पादित किया जाता है; मध्यम व्यास (DN200~DN400) लागत और गुणवत्ता को संतुलित करते हुए, गर्म एक्सट्रूज़न प्लस साइज़िंग प्रक्रियाओं को नियोजित करते हैं; बड़े व्यास (DN≥400) बड़े आकार की आवश्यकताओं को पूरा करने के लिए मध्यम-आवृत्ति प्रेरण बेंडिंग या स्टील-प्लेट वेल्डेड बनाने का उपयोग करते हैं। सभी उत्पाद सिरों को बट-वेल्डेड कनेक्शन के लिए डिज़ाइन किया गया है, जिसमें ग्राहक के अनुरोध पर फ्लैंग्ड या ग्रूव्ड इंटरफेस भी उपलब्ध हैं।

प्रत्येक एल्बो शिपमेंट से पहले आयामी निरीक्षण, स्पेक्ट्रम विश्लेषण के माध्यम से सामग्री सत्यापन, और सतह कठोरता स्पॉट-चेकिंग से गुजरता है। उत्पाद अंकन सब्सट्रेट को नुकसान पहुंचाए बिना स्पष्ट पहचान सुनिश्चित करने के लिए कम-तनाव स्टैम्पिंग या लेजर एचिंग द्वारा लागू किया जाता है।

2.उत्पाद अनुप्रयोग

यह उत्पाद निम्नलिखित विशिष्ट संचालन स्थितियों के लिए अनुशंसित है, जिसमें चयन के लिए माध्यम संरचना, संचालन तापमान और प्रवाह विशेषताओं का व्यापक मूल्यांकन आवश्यक है:

परिदृश्य ए: परिवेश समुद्री जल संवहन प्रणाली (तापमान ≤50°C, वेग 1~3m/s)
जहाज पर ओवरबोर्ड कूलिंग वाटर, समुद्री जल फायरवाटर सिस्टम और पियर/पोर्ट सुविधा जल आपूर्ति लाइनों के लिए उपयुक्त। इस सेवा में, C70600 इष्टतम लागत-प्रभावशीलता प्रदान करता है; Sch40S दीवार की मोटाई 15 साल की न्यूनतम सेवा जीवन प्राप्त करती है।

परिदृश्य बी: उच्च तापमान समुद्री जल या खारा जल प्रणाली (तापमान 50~120°C, क्लोराइड ≥10000ppm)
पावर प्लांट सर्कुलेटिंग वाटर हीट एक्सचेंजर इनलेट/आउटलेट पाइपिंग और परमाणु सुविधा उपकरण कूलिंग वाटर सिस्टम के लिए उपयुक्त। C71500 की सिफारिश की जाती है, जिसमें बढ़ी हुई तापमान पर त्वरित क्षरण को कम करने के लिए दीवार की मोटाई को कम से कम Sch80S तक बढ़ाया जाता है।

परिदृश्य सी: रेत-भारित या उच्च-विक्षोभ समुद्री जल प्रणाली (ठोस ≥50mg/L, स्थानीय वेग ≥4m/s)
अपतटीय प्लेटफ़ॉर्म राइजर स्कॉर ज़ोन, सबसी पाइपलाइन विस्तार मोड़ों और ड्रेजर डिस्चार्ज पाइप टर्निंग सेक्शन के लिए उपयुक्त। C71500 अनिवार्य है, जिसमें अतिरिक्त दीवार की मोटाई भत्ता (गणना किए गए मान से ऊपर 2~3 मिमी सुझाया गया) और एल्बो बैक पर वैकल्पिक घर्षण-प्रतिरोधी लाइनर या हार्डफेसिंग मिश्र धातु ओवरले हैं।

परिदृश्य डी: रासायनिक संक्षारक मीडिया पाइपलाइन (pH 3~9, कार्बनिक एसिड या क्लोराइड युक्त)
रासायनिक संयंत्र ब्राइन शुद्धिकरण, क्लोर-क्षार इलेक्ट्रोलिसिस सर्किट और फार्मास्युटिकल मध्यवर्ती हस्तांतरण के लिए उपयुक्त। ग्रेड चयन विशिष्ट माध्यम पर निर्भर करता है; C70600 सामान्य रूप से लागू होता है, लेकिन यदि अमोनिया या अमाइन यौगिक मौजूद हैं, तो C71500 को प्रतिस्थापित किया जाना चाहिए या निर्माता से परामर्श की आवश्यकता है।

परिदृश्य ई: खाद्य और स्वच्छ स्वच्छ सेवा पाइपलाइन
डेयरी, पेय पदार्थ, शुद्ध पानी और इंजेक्शन के लिए पानी की प्रणालियों के लिए उपयुक्त। C70600 को आंतरिक सतह इलेक्ट्रोपॉलिश के साथ Ra≤0.4μm तक चुना जाता है, साथ में तीसरे पक्ष के सामग्री निकालने योग्य परीक्षण रिपोर्ट भी होती है।

3.उत्पाद लाभ

कार्बन स्टील एल्बो + एंटी-कर्रोजन कोटिंग के मुकाबले:

• कार्बन स्टील पर कोटिंग क्षतिग्रस्त होने के बाद, स्थानीयकृत क्षरण नाटकीय रूप से तेज हो जाता है, जिसमें केवल 6 महीने में पिटिंग छिद्रण होता है; तांबा-निकल एल्बो खरोंच लगने पर भी लगातार क्षरण दर बनाए रखते हैं, स्व-उपचार ऑक्साइड फिल्म के कारण।

• कार्बन स्टील समाधानों को हर 2~3 साल में रीकोटिंग या प्रतिस्थापन की आवश्यकता होती है, जबकि तांबा-निकल एल्बो 20+ साल की सेवा के लिए डिज़ाइन किए गए हैं, जो स्पष्ट दीर्घकालिक आर्थिक श्रेष्ठता प्रदर्शित करते हैं।

• कार्बन स्टील एल्बो के अंदर गैर-समान कोटिंग मोटाई स्थानीय प्रवाह प्रतिरोध को बढ़ाती है; तांबा-निकल एल्बो में सजातीय दीवार सामग्री होती है जिसमें प्रवाह पथ में लगातार समतुल्य खुरदरापन होता है।

स्टेनलेस स्टील (316L, डुप्लेक्स) एल्बो के मुकाबले:

• स्थिर समुद्री जल में, 316L दरार क्षरण और पिटिंग के प्रति संवेदनशील है, जबकि डुप्लेक्स स्टेनलेस स्टील वेल्डिंग गर्मी इनपुट के प्रति संवेदनशील होते हैं; तांबा-निकल मिश्र धातु दोनों विफलता मोड के प्रति असंवेदनशील होते हैं।

• स्टेनलेस स्टील सल्फाइड युक्त समुद्री जल में तनाव क्षरण क्रैकिंग से पीड़ित हो सकते हैं; तांबा-निकल मिश्र धातु इस तरह का कोई जोखिम प्रस्तुत नहीं करते हैं।

• तांबा-निकल मिश्र धातु में डुप्लेक्स स्टेनलेस स्टील की तुलना में बेहतर मशीनिंग क्षमता होती है, जिससे डिलीवरी लीड टाइम 30% कम हो जाता है।

टाइटेनियम मिश्र धातु एल्बो के मुकाबले:

• टाइटेनियम मिश्र धातु उच्चतम संक्षारण प्रतिरोध प्रदान करते हैं, लेकिन सामग्री की लागत तांबा-निकल की लगभग 5~8 गुना होती है, जिसमें अधिक प्रसंस्करण कठिनाई और लंबी डिलीवरी अवधि होती है।

• तांबा-निकल मिश्र धातु अधिकांश समुद्री जल सेवाओं के लिए पर्याप्त संक्षारण प्रतिरोध प्रदान करते हैं; टाइटेनियम पर केवल तभी विचार किया जाना चाहिए जब तापमान 150°C से अधिक हो या क्लोराइड सांद्रता 50000ppm से अधिक हो।

​4.मुख्य उत्पाद विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

2. आपका डिलीवरी का समय कितना है? आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।

4. आपके भुगतान की शर्तें क्या हैं? भुगतान≤1000USD, 100% अग्रिम में। भुगतान>=1000USD, 50% T/T अग्रिम में, शिपमेंट से पहले शेष राशि।
