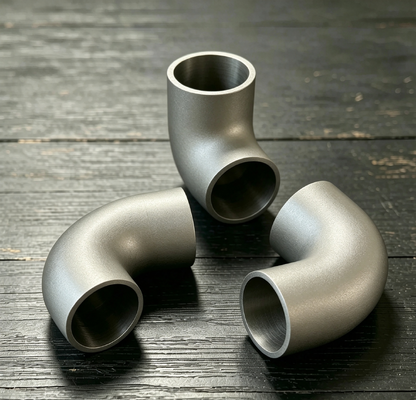

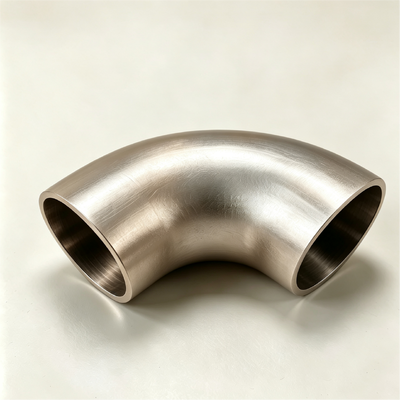

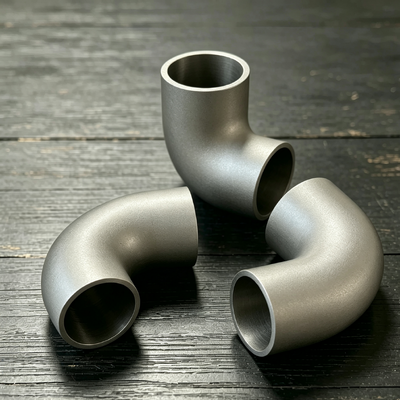

समुद्री उद्योग के लिए ASME B16.9 90 डिग्री CuNi 70/30 एल्बो Sch40 बट वेल्ड पाइप फिटिंग

ASME B16.9 90 डिग्री CuNi 70/30 कोहनी Sch40 बट वेल्ड पाइप फिटिंग समुद्री उद्योग के लिए

1.उत्पाद का वर्णन

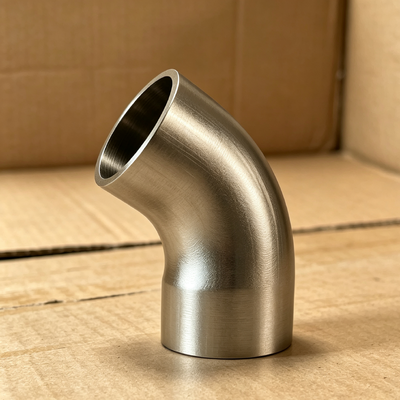

कॉपर निकेल एल्बो एक पाइपलाइन दिशात्मक फिटिंग है जो मुख्य रूप से ग्रेड UNS C70600 (90/10 कॉपर-निकेल) और UNS C71500 (70/30 कॉपर-निकेल) में तांबा-निकेल मिश्र धातु से निर्मित है।उत्पाद में 45° के मानक मोड़ कोणों के साथ एक घुमावदार चाप संरचना है, 90°, और 180° के साथ कस्टम कोण भी इंजीनियरिंग चित्रों के अनुसार उपलब्ध हैं। कोहनी वक्रता त्रिज्या को लंबे त्रिज्या (R = 1.5 × नाममात्र व्यास) और लघु त्रिज्या (R = 1.5) के रूप में वर्गीकृत किया गया है।0 × नाममात्र व्यास).

विनिर्माण प्रक्रियाओं में निर्बाध पुश-मोल्डिंग, गर्म एक्सट्रूज़न और मध्यम आवृत्ति प्रेरण झुकना शामिल है, जिससे घनी सूक्ष्म संरचना और समान दीवार मोटाई सुनिश्चित होती है।अंत कनेक्शन बट वेल्ड (बीडब्ल्यू) के रूप में उपलब्ध हैं, सॉकेट-वेल्ड (एसडब्ल्यू), और थ्रेडेड (एनपीटी/बीएसपी) प्रकार विभिन्न पाइपिंग सिस्टम स्थापना आवश्यकताओं के अनुरूप। सभी उत्पादों का निर्माण और निरीक्षण ASME B16 के सख्त अनुपालन में किया जाता है।9, DIN 86090 और EEMUA 146 अंतरराष्ट्रीय मानकों, आयामों के विनिमेयता और दुनिया भर में सुसंगत गुणवत्ता की गारंटी।

2.उत्पाद अनुप्रयोग

उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व के साथ, कॉपर निकेल कोहनी का व्यापक रूप से निम्नलिखित औद्योगिक क्षेत्रों में उपयोग किया जाता हैः

• जहाज निर्माण और समुद्री इंजीनियरिंग: सभी प्रकार के जहाजों पर समुद्री जल शीतलन प्रणाली, बालस्ट जल उपचार लाइनें, अग्निशमन जल पाइप, डेक वॉश सिस्टम; अपतटीय प्लेटफॉर्म राइज़र सिस्टम, समुद्र के नीचे पाइपलाइन विस्तार मोड़;अपतटीय पवन ऊर्जा संयंत्रों पर शीतलन लाइनें.

• पेट्रोकेमिकल उद्योग: रिफाइनरियों में तेल और गैस ट्रांसमिशन लाइनें, रासायनिक संयंत्रों के लवण अपशिष्ट जल उपचार पाइपलाइन, अपतटीय उत्पादन प्लेटफार्मों पर तेल/गैस मिश्रित ट्रांसमिशन लाइनें, एफपीएसओ टॉपसाइड मॉड्यूल प्रक्रिया पाइपलाइन.

• ऊर्जा और परमाणु उद्योग: थर्मल पावर प्लांट के कंडेनसरों के लिए सर्कुलेशन कूलिंग वाटर लाइनें, परमाणु सुविधाओं के उपकरण के शीतलन जल प्रणाली, संयुक्त चक्र वाले गैस/स्टीम टरबाइन बिजली संयंत्रों में बंद कूलिंग लूप।

• नमक हटाने की परियोजनाएं: मल्टी-स्टेज फ्लैश (MSF) और मल्टी-इफेक्ट डिस्टिलशन (MED) इकाइयों में सॉल्वर रीसाइक्लिंग लाइनें, रिवर्स ऑस्मोसिस (RO) प्री-ट्रीटमेंट लाइनें।

• सामान्य उद्योग और नागरिक उपयोग: बड़े पैमाने पर केंद्रीय वातानुकूलन ठंडा पानी प्रणाली, फार्मास्युटिकल शुद्ध पानी और इंजेक्शन के लिए पानी वितरण लाइनें, खाद्य और पेय उद्योगों में स्वच्छता ग्रेड पाइप,नगरपालिका जिला शीतलन और ताप नेटवर्क.

3.उत्पाद के फायदे

1समुद्र के जल के संक्षारण प्रतिरोध में उत्कृष्टता
तांबा-निकल मिश्र धातुओं में एक घनी, अत्यधिक चिपकने वाली तांबा ऑक्साइड (Cu2O) सुरक्षात्मक फिल्म होती है, जो बहते समुद्री पानी में होती है, जिसमें स्व-शांति गुण होते हैं। C70600 में एक समान संक्षारण दर ≤0 होती है।समुद्री जल में 025 मिमी/वर्ष, जबकि C71500 ≤0.018mm/वर्ष प्राप्त करता है, सेवा जीवन 20 तक पहुंचता है~30 साल से अधिक का लेपित कार्बन स्टील समाधान (आमतौर पर हर 3 साल में प्रतिस्थापन की आवश्यकता)~5 वर्ष) ।

2प्राकृतिक एंटी-बायोफॉलिंग
लगातार तांबे के आयनों की रिहाई पाइप की सतह पर सूक्ष्म विषाक्त वातावरण पैदा करती है, प्रभावी रूप से बार्नकेल्स, मच्छरों, शैवाल और अन्य समुद्री जीवों के लगाव को रोकती है।इससे एंटीफॉउलिंग कोटिंग की आवश्यकता नहीं होती हैपर्यावरण लाभ प्रदान करते हुए रखरखाव की आवृत्ति और सफाई लागत में काफी कमी।

3उत्कृष्ट यांत्रिक गुण
C70600 कमरे के तापमान परः तन्यता≥290MPa, उपज≥110MPa, विस्तार≥30%; C71500: तन्यता≥370MPa, उपज≥130MPa, विस्तार≥30%.सामग्री पानी के हथौड़े के प्रभाव और यांत्रिक कंपन के लिए मजबूत प्रतिरोध के साथ उत्कृष्ट कठोरता प्रदर्शित करता है.

4उच्च वेल्डेबिलिटी
एक ही ग्रेड के तांबे-निकल पाइपों में वेल्डिंग करते समय उच्च संगतता, टीआईजी, एमआईजी या एसएमएडब्ल्यू प्रक्रियाओं के लिए उपयुक्त। पूर्व-गर्म और वेल्ड के बाद गर्मी उपचार आम तौर पर अनावश्यक हैं।वेल्ड की संक्षारण प्रतिरोध कम से कम बेसिक धातु के बराबर सत्यापित किया जाता है.

5. उत्कृष्ट जीवनचक्र अर्थशास्त्र
यद्यपि आरंभिक खरीद लागत कार्बन स्टील से अधिक है, लेकिन विस्तारित सेवा जीवन, कम रखरखाव आवश्यकताएं,और कोटिंग प्रतिस्थापन के उन्मूलन के परिणामस्वरूप कुल परिचालन और रखरखाव लागत 60-70% है जो कोटेड कार्बन स्टील प्रणालियों के लिए महत्वपूर्ण दीर्घकालिक आर्थिक लाभ प्रदान करती है।.

6व्यापक आकार और लचीला वितरण
आकार सीमा DN15 से DN600 तक है, जिसमें Sch5S से XXS तक की दीवार मोटाई पूरी उत्पाद लाइन में उपलब्ध है। गैर-मानक आकारों के लिए कस्टम ऑर्डर, विशेष दीवार मोटाई,और गैर मानक कोणों को कम वितरण समय के साथ स्वीकार किया जाता है.

​

चार।मुख्य उत्पाद विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।

2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.

4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
