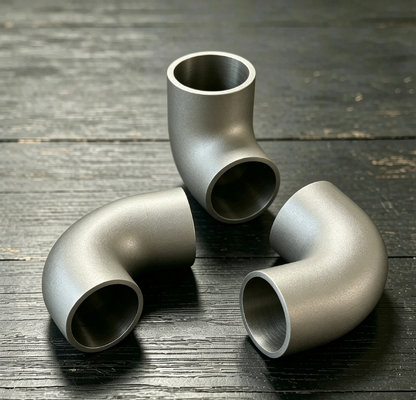

C71500 कॉपर निकल एलआर कोहनी जाली बट वेल्डिंग फिटिंग ASME B16.9 उच्च शक्ति

C71500 कॉपर निकल एलआर एल्बो फोर्ज्ड बट वेल्डिंग फिटिंग्स ASME B16.9 उच्च शक्ति

1.उत्पाद विवरण

कॉपर निकल एल्बो एक पाइप फिटिंग है जो कॉपर-निकल मिश्र धातु आधार सामग्री से निर्मित होती है, जिसे पाइपिंग सिस्टम में दिशात्मक परिवर्तन कनेक्शन के लिए घुमावदार चाप संरचना में गर्म-कार्य प्रक्रियाओं के माध्यम से बनाया जाता है। उत्पाद दो मुख्यधारा सामग्री ग्रेड को कवर करता है: UNS C70600 (कॉपर-निकल 90/10) और UNS C71500 (कॉपर-निकल 70/30), प्रत्येक विभिन्न संक्षारण गंभीरता स्तरों और तापमान आवश्यकताओं के लिए उपयुक्त है।

मुख्य ज्यामितीय मापदंडों में झुकने वाले कोण (मानक 45°, 90°, 180°), झुकने की त्रिज्या (लॉन्ग रेडियस 1.5D और शॉर्ट रेडियस 1.0D), और दीवार की मोटाई शेड्यूल (Sch5S से XXS तक पूर्ण रेंज) शामिल हैं। निर्माण प्रक्रियाओं में निर्बाध पुश-फॉर्मिंग, हॉट एक्सट्रूज़न, और मध्यम-आवृत्ति हॉट बेंडिंग शामिल हैं, जो विभिन्न व्यास और परिशुद्धता आवश्यकताओं के अनुकूल हैं। एंड कनेक्शन लचीले होते हैं, जो बट-वेल्ड, सॉकेट-वेल्ड, और थ्रेडेड प्रकारों में उपलब्ध होते हैं, जिनमें ASME B16.25 मानकों के अनुसार बेवल मशीनिंग की जाती है।

उत्पाद निरीक्षण कड़ा होता है, जिसमें शिपमेंट पर सामग्री प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट और आवश्यक NDT रिपोर्ट प्रदान की जाती है। प्रत्येक व्यक्तिगत टुकड़े के लिए हीट नंबर और उत्पादन बैचों की पूर्ण पता लगाने की क्षमता सुनिश्चित करने के लिए मार्किंग स्थायी और स्पष्ट रूप से पठनीय होती है।

2.उत्पाद अनुप्रयोग

कॉपर निकल एल्बो मुख्य रूप से उन पाइपिंग सिस्टम में उपयोग किए जाते हैं जिन्हें क्लोराइड-प्रेरित संक्षारण के लिए दीर्घकालिक प्रतिरोध की आवश्यकता होती है। विशिष्ट अनुप्रयोग परिदृश्य और संबंधित चयन सिफारिशें इस प्रकार हैं:

समुद्री इंजीनियरिंग और जहाज निर्माण
जहाज पर ओवरबोर्ड समुद्री जल शीतलन प्रणाली, बैलास्ट टैंक लाइनें, डेक वॉश सिस्टम, और फायरवाटर पाइपिंग में प्रयुक्त; साथ ही अपतटीय ड्रिलिंग प्लेटफॉर्म और एफपीएसओ उत्पादन सुविधा प्रक्रिया लाइनें। ऐसे उच्च-लवणता वातावरण में, C70600 एल्बो सबसे लागत प्रभावी समाधान प्रदान करते हैं।

ऊर्जा उत्पादन और परमाणु सुविधाएं
थर्मल पावर प्लांट कंडेनसर सर्कुलेटिंग वाटर लाइनें, परमाणु सुविधा उपकरण शीतलन जल प्रणाली, और गैस टरबाइन इनलेट कूलिंग सिस्टम में उपयोग किया जाता है। जब पानी का तापमान 60°C से अधिक हो जाता है या क्लोराइड सामग्री 20000ppm से अधिक हो जाती है, तो दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करने के लिए C71500 की सिफारिश की जाती है।

रासायनिक और पेट्रोकेमिकल संयंत्र
रिफाइनरी ब्राइन उपचार प्रणाली, रासायनिक संयंत्र संक्षारक माध्यम हस्तांतरण लाइनें, और तेल/गैस क्षेत्र संग्रह पाइपलाइन में नियोजित। यदि माध्यम में अमोनिया या अमाइन यौगिक होते हैं, तो विशेष ध्यान देने की आवश्यकता होती है, जिसके लिए अतिरिक्त सामग्री उपयुक्तता मूल्यांकन की आवश्यकता होती है।

विलवणीकरण और जल उपचार
MSF और MED विलवणीकरण इकाइयों के लिए ब्राइन पुनरावर्तन प्रणाली में, साथ ही झिल्ली-आधारित जल उपचार में पूर्व-उपचार लाइनों में उपयोग किया जाता है। ये सेवा स्थितियाँ संक्षारण और क्षरण दोनों भार डालती हैं, जिसके लिए पर्याप्त दीवार की मोटाई मार्जिन की आवश्यकता होती है।

एचवीएसी और औद्योगिक शीतलन
बड़े वाणिज्यिक भवन और औद्योगिक सुविधा केंद्रीय एयर-कंडीशनिंग चिल्ड वाटर सिस्टम, और प्रक्रिया उपकरण के लिए बंद-लूप कूलिंग सर्किट में प्रयुक्त। ये सेवाएं कम संक्षारक होती हैं, और C70600 25 वर्षों से अधिक की सेवा जीवन आवश्यकताओं को पूरा करता है।

3.उत्पाद लाभ

सामग्री संक्षारण प्रतिरोध
कॉपर-निकल मिश्र धातु सुरक्षा के लिए स्वाभाविक रूप से बनने वाली ऑक्साइड फिल्मों पर निर्भर करते हैं, जो बहते समुद्री जल में लगातार पुनर्जीवित होती हैं। 316L स्टेनलेस स्टील के मोलिब्डेनम-आधारित पैसिवेशन के विपरीत, कॉपर-निकल मिश्र धातुएं स्थिर समुद्री जल और कम-प्रवाह की स्थितियों में भी स्थिर पैसिवेशन बनाए रखती हैं, जो ऑक्सीजन की कमी से अप्रभावित रहती हैं।

मशीनिंग लाभ
कॉपर-निकल एल्बो के लिए गर्म-कार्य तापमान सीमा व्यापक होती है, जिसमें न्यूनतम बनाने वाले तनाव होते हैं। कमरे के तापमान पर मशीनिंग कार्बन स्टील के समान होती है, जो ड्रिलिंग, टर्निंग और थ्रेडिंग संचालन में स्टेनलेस स्टील की तुलना में कम उपकरण पहनने के साथ उच्च दक्षता प्रदान करती है। यह आपातकालीन ऑन-साइट संशोधन या द्वितीयक प्रसंस्करण की सुविधा प्रदान करता है।

वेल्डिंग इंजीनियरिंग लाभ
फील्ड वेल्डिंग के लिए किसी जटिल प्रीहीटिंग प्रक्रियाओं की आवश्यकता नहीं होती है - यहां तक कि सर्दियों की स्थितियों में भी, 50°C तक सरल प्रीहीटिंग पर्याप्त है। विभिन्न प्रकार के फिलर सामग्री का उपयोग किया जा सकता है, जिसमें मिलान वाले कॉपर-निकल इलेक्ट्रोड या, विशिष्ट परिस्थितियों में, निकल-आधारित उपभोज्य शामिल हैं। पोस्ट-वेल्ड जोड़ स्थिर यांत्रिक गुणों और अच्छी प्रभाव क्रूरता बनाए रखते हैं।

व्यापक आर्थिक लाभ
कार्बन स्टील समाधानों की तुलना में 20 साल की सेवा जीवन पर, कॉपर-निकल एल्बो की कुल लागत (खरीद + स्थापना + रखरखाव + प्रतिस्थापन) कार्बन स्टील का लगभग 65% है, साथ ही अनियोजित उत्पादन आउटेज के जोखिम से भी बचा जाता है। टाइटेनियम मिश्र धातु समाधानों की तुलना में, कॉपर-निकल एल्बो टाइटेनियम की तुलना में केवल 15%-20% लागत करते हैं, फिर भी अधिकांश समुद्री जल सेवाओं में पूरी तरह से पर्याप्त संक्षारण प्रतिरोध प्रदान करते हैं।

विश्वसनीयता आश्वासन
कॉपर-निकल एल्बो के पास समुद्री और अपतटीय इंजीनियरिंग में 50 से अधिक वर्षों का सिद्ध सेवा इतिहास है, जिसमें बहुत कम विफलता के मामले हैं। सभी प्रमुख वर्गीकरण समाज (DNV, ABS, BV, LR, CCS) समुद्री जल पाइपिंग सिस्टम के लिए कॉपर-निकल सामग्री को मान्यता देते हैं। उत्पाद वर्गीकरण सर्वेक्षण प्रमाण पत्र के साथ आपूर्ति किए जा सकते हैं, जिससे अंतरराष्ट्रीय परियोजना स्वीकृति की सुविधा मिलती है।

​

​4.मुख्य उत्पाद विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।

2. आपका डिलीवरी का समय कितना है? आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार होता है।

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
