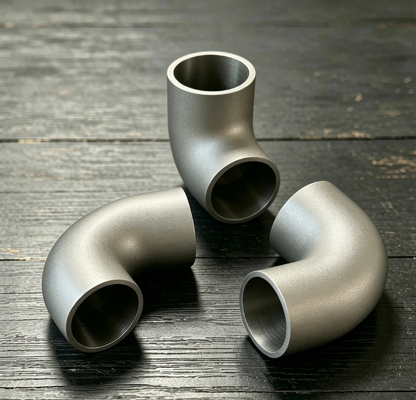

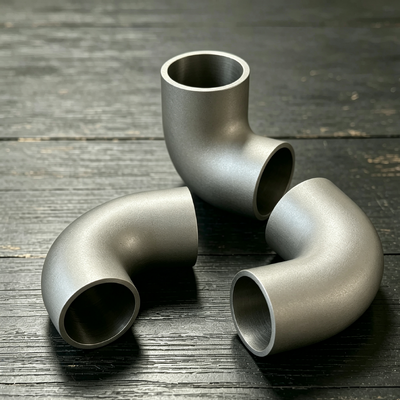

70/30 CuNi कॉपर निकेल एल्बो ASME B16.9 BW फिटिंग शेड्यूल 40 हॉट सेल

70/30 CuNi कॉपर निकल एल्बो ASME B16.9 BW फिटिंग्स शेड्यूल 40 हॉट सेल

1.उत्पाद विवरण

कॉपर निकल एल्बो एक पाइप फिटिंग है जो कॉपर-निकल मिश्र धातु से निर्मित होती है, जो पाइपिंग सिस्टम में मीडिया प्रवाह को पुनर्निर्देशित करने के लिए एक मुख्य घटक के रूप में कार्य करती है। उत्पाद मुख्य रूप से UNS C70600 (90/10 कॉपर-निकल) और UNS C71500 (70/30 कॉपर-निकल) में उपलब्ध है। पूर्व में लगभग 10% निकल होता है और यह बेहतर लागत-प्रभावशीलता प्रदान करता है; बाद वाले में लगभग 30% निकल होता है और यह बेहतर उच्च-तापमान प्रतिरोध और क्षरण प्रतिरोध प्रदान करता है।

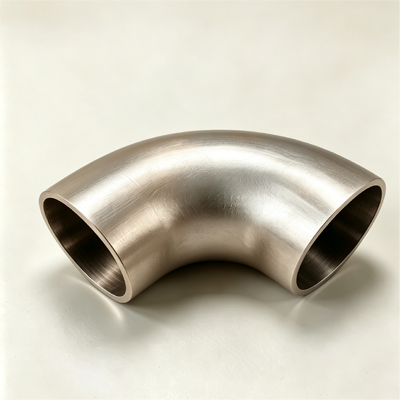

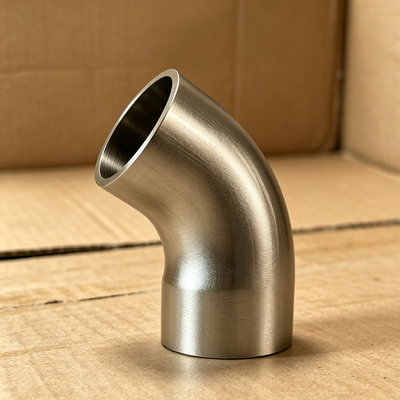

एल्बो में एक चाप-आकार का पाइप अनुभाग होता है, जिसमें 45°, 90°, और 180° के मानक मोड़ कोण होते हैं। मोड़ त्रिज्या को लॉन्ग रेडियस (R=1.5 × नाममात्र व्यास) और शॉर्ट रेडियस (R=1.0 × नाममात्र व्यास) के रूप में वर्गीकृत किया गया है। लॉन्ग रेडियस एल्बो कम प्रवाह प्रतिरोध प्रदान करते हैं, जबकि शॉर्ट रेडियस एल्बो सीमित स्थान वाली स्थापनाओं के लिए उपयुक्त होते हैं। उत्पाद DN15 से DN600 तक के आकार को कवर करता है, जिसमें पूर्ण रेंज में Sch5S से XXS तक की दीवार की मोटाई शेड्यूल उपलब्ध है।

विनिर्माण प्रक्रियाओं में छोटे व्यास के लिए निर्बाध पुश-फॉर्मिंग, मध्यम व्यास के लिए हॉट एक्सट्रूज़न, और बड़े व्यास के लिए मध्यम-आवृत्ति प्रेरण बेंडिंग या वेल्डेड फॉर्मिंग शामिल हैं। विभिन्न पाइपिंग सिस्टम आवश्यकताओं को पूरा करने के लिए एंड कनेक्शन बट-वेल्ड (BW), सॉकेट-वेल्ड (SW), और थ्रेडेड (NPT/BSP) प्रकारों में उपलब्ध हैं। उत्पाद की गुणवत्ता ASME B16.9, DIN 86090, और EEMUA 146 अंतर्राष्ट्रीय मानकों का सख्ती से अनुपालन करती है, जिसमें प्रत्येक पीस को पूर्ण सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट के साथ आपूर्ति की जाती है।

2.उत्पाद अनुप्रयोग

कॉपर निकल एल्बो का व्यापक रूप से समुद्री जल, खारे पानी, खारे अपशिष्ट जल और विभिन्न रासायनिक मीडिया को संभालने वाले पाइपिंग सिस्टम में उपयोग किया जाता है। मुख्य अनुप्रयोग क्षेत्र हैं:

• समुद्री और अपतटीय: वाणिज्यिक जहाजों, नौसैनिक जहाजों और अपतटीय प्लेटफार्मों पर ओवरबोर्ड समुद्री जल शीतलन प्रणाली, बैलास्ट जल लाइनें, अग्निशमन जल पाइपिंग, और डेक वॉश सिस्टम।

• तेल और गैस: अपतटीय उत्पादन प्लेटफार्मों पर प्रक्रिया पाइपिंग, FPSO टॉपसाइड मॉड्यूल, और रिफाइनरियों और रासायनिक संयंत्रों में ब्राइन उपचार प्रणाली।

• ऊर्जा सुविधाएं: थर्मल पावर प्लांट में कंडेनसर परिसंचारी जल प्रणाली, परमाणु सुविधाओं में उपकरण शीतलन जल सर्किट, और संयुक्त-चक्र गैस/स्टीम टरबाइन पावर प्लांट में बंद शीतलन लूप।

• अलवणीकरण: MSF और MED अलवणीकरण इकाइयों में ब्राइन पुनर्संचरण लाइनें, साथ ही RO पूर्व-उपचार पाइपलाइनें।

• सिविल और सामान्य उद्योग: बड़े पैमाने पर केंद्रीय एयर कंडीशनिंग चिल्ड वाटर सिस्टम, फार्मास्युटिकल क्लीन पाइपिंग सिस्टम, खाद्य और पेय स्वच्छता-ग्रेड लाइनें, और जिला शीतलन/हीटिंग नेटवर्क।

3.उत्पाद लाभ

1. उत्कृष्ट संक्षारण प्रतिरोध, लंबा सेवा जीवन
कॉपर-निकल मिश्र धातु समुद्री जल वातावरण में संक्षारण सुरक्षा के लिए एक घने कपर्स ऑक्साइड (Cu₂O) सतह फिल्म पर निर्भर करती हैं। यह फिल्म स्व-उपचारित होती है—भले ही यांत्रिक रूप से क्षतिग्रस्त हो जाए, यह तेजी से पुनर्जीवित हो जाती है। बहते समुद्री जल में, C70600 लगभग 0.025 मिमी/वर्ष की संक्षारण दर प्रदर्शित करता है, जबकि C71500 0.018 मिमी/वर्ष जितनी कम दर प्राप्त करता है। सेवा जीवन आमतौर पर 20 वर्ष से अधिक होता है, जो कार्बन स्टील एल्बो की तुलना में 5 से 8 गुना लंबा होता है।

2. प्राकृतिक एंटी-बायोफॉलिंग
कॉपर आयन धीरे-धीरे पाइप की सतह से निकलते हैं, एक सूक्ष्म-विषाक्त वातावरण बनाते हैं जो समुद्री जीवों के लगाव को रोकता है, प्रभावी ढंग से बार्नाकल, मसल्स और शैवाल को उपनिवेश बनाने से रोकता है। कॉपर-निकल एल्बो को एंटी-फॉलिंग कोटिंग्स की आवश्यकता नहीं होती है—एक पर्यावरण के अनुकूल समाधान जो सफाई आवृत्ति और रखरखाव के घंटों को काफी कम करता है।

3. उच्च शक्ति और प्रभाव प्रतिरोध
C70600: तन्यता ≥290MPa, उपज ≥110MPa; C71500: तन्यता ≥370MPa, उपज ≥130MPa। दोनों ग्रेड में बढ़ाव ≥30% है, जो उत्कृष्ट कठोरता प्रदर्शित करता है जो जल हथौड़ा प्रभाव और यांत्रिक कंपन का प्रभावी ढंग से प्रतिरोध करता है, जिससे भंगुर फ्रैक्चर को रोका जा सकता है।

4. वेल्डिंग-अनुकूल और निर्माण सुविधाजनक
समान-ग्रेड कॉपर-निकल पाइप के साथ उच्च संगतता, TIG, MIG, या SMAW वेल्डिंग के लिए उपयुक्त। प्रीहीटिंग और पोस्ट-वेल्ड हीट ट्रीटमेंट आम तौर पर अनावश्यक होते हैं, जिससे ऑन-साइट संचालन सरल हो जाता है और स्थापना कार्यक्रम प्रभावी ढंग से छोटा हो जाता है।

5. पूर्ण जीवनचक्र अर्थव्यवस्था
हालांकि प्रारंभिक खरीद लागत कार्बन स्टील उत्पादों की तुलना में अधिक होती है, कोटिंग आवश्यकताओं का उन्मूलन, प्रतिस्थापन आवृत्ति में कमी, और कम रखरखाव की आवश्यकताएं 20 वर्षों में कुल जीवनचक्र लागत को लेपित कार्बन स्टील समाधानों का लगभग 60%–70% बनाती हैं—जो महत्वपूर्ण दीर्घकालिक आर्थिक लाभ प्रदान करती हैं।

​4.मुख्य उत्पाद विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

2. आपका डिलीवरी का समय कितना है? आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।

4. आपके भुगतान की शर्तें क्या हैं? भुगतान=1000USD, 50% T/T अग्रिम में, शिपमेंट से पहले शेष राशि।
