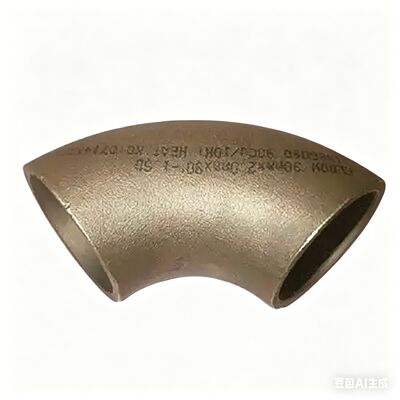

CuNi 70/30 कॉपर निकेल एल्बो, कटाव प्रतिरोधी 90° LR ASME B16.9 बट वेल्ड पाइप फिटिंग
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकल कोहनी |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | CuNi 70/30 कॉपर निकेल एल्बो, कटाव प्रतिरोधी 90° LR ASME B16.9 बट वेल्ड पाइप फिटिंग | आकार | 1 |
|---|---|---|---|
| दबाव | उच्च दबाव | पत्तन | शंघाई, निंगबो, आदि। |
| मानकों | एएसटीएम बी466, एएसटीएम बी466एम | श्रेणी | कूपर |
| स्वनिर्धारित | अनुकूलित समर्थन | लंबाई | स्वनिर्धारित |
| सतही समापन | पॉलिश, सैंडब्लास्टिंग, पिकलिंग | सामग्री | कॉपर निकल मिश्र धातु (CuNi) |
| जुड़ने की विधि | बट वेल्ड या सॉकेट वेल्ड | पकाना | लकड़ी का केस |
| तापमान रेटिंग | 450°F तक | उत्पाद का प्रकार | तांबा निकल कोहनी |
| आवेदन | समुद्री, अपतटीय, रासायनिक प्रसंस्करण | तापमान की रेंज | -20°C से 150°C |
| प्रमुखता देना | CuNi 70/30 कॉपर निकल एल्बो,क्षरण प्रतिरोधी बट वेल्ड पाइप फिटिंग,ASME B16.9 LR पाइप कोहनी |
||
उत्पाद विवरण
CuNi 70/30 कॉपर निकल एल्बो, क्षरण प्रतिरोधी 90° LR ASME B16.9 बट वेल्ड पाइप फिटिंग
1.उत्पाद विवरण
यह उत्पाद एक निर्बाध कॉपर-निकल एल्बो फिटिंग है जो वर्जिन अलॉय इनगॉट्स से निर्मित है, जिसमें पिघलने से लेकर अंतिम निरीक्षण तक पूर्ण पता लगाने की क्षमता है। फिटिंग को हॉट-इंडक्शन बेंडिंग या कोल्ड-पुशिंग प्रक्रियाओं द्वारा उत्पादित किया जाता है, जिसके बाद सतह ऑक्साइड को हटाने के लिए सॉल्यूशन एनीलिंग और पिकलिंग की जाती है। प्रत्येक टुकड़े को ASTM E527 और MSS-SP-25 के अनुसार ग्रेड, आकार, शेड्यूल, हीट नंबर और निर्माता के लोगो के साथ स्पष्ट रूप से चिह्नित किया गया है। उत्पाद को बट-वेल्ड, सॉकेट-वेल्ड, या थ्रेडेड कनेक्शन के लिए डिज़ाइन किया गया है और यह मानक ASME/ANSI पाइपिंग घटकों के साथ पूरी तरह से विनिमेय है।
2.उत्पाद अनुप्रयोग
यह एल्बो उन मिशन-महत्वपूर्ण पाइपिंग सिस्टम में स्थापना के लिए खरीदा जाता है जहां सामग्री की अखंडता और संक्षारण प्रतिरोध गैर-परक्राम्य हैं। विशिष्ट अनुप्रयोग परिदृश्यों में शामिल हैं:
-
नौसेना के सतह जहाज और पनडुब्बियां (समुद्री जल, सहायक और आपातकालीन प्रणालियाँ)
-
फ्लोटिंग प्रोडक्शन, स्टोरेज और ऑफलोडिंग (FPSO) इकाइयाँ और फिक्स्ड ऑफशोर प्लेटफॉर्म
-
परमाणु ऊर्जा संयंत्र द्वितीयक शीतलन सर्किट और आपातकालीन कोर कूलिंग सिस्टम (ECCS) पाइपिंग
-
नगरपालिका समुद्री जल रिवर्स ऑस्मोसिस (SWRO) विलवणीकरण प्रीट्रीटमेंट और उच्च दबाव फीड लाइनें
-
शिपयार्ड नई निर्माण और मरम्मत परियोजनाएं जिनमें क्लास सोसाइटी अनुमोदन आवश्यकताएं (DNV, ABS, LR, BV, CCS) हैं
3. उत्पाद लाभ
-
पूर्ण पता लगाने की क्षमता– प्रत्येक मेल्ट को रासायनिक और यांत्रिक परीक्षण रिपोर्ट (EN 10204 के अनुसार 3.1 / 3.2) के साथ स्वतंत्र रूप से प्रमाणित किया जाता है।
-
सिद्ध आपूर्तिकर्ता योग्यता– NORSOK M-650 और Shell DEP सामग्री खरीद मानकों को पूरा करता है।
-
लगातार कठोरता और दाने का आकार– नियंत्रित सॉल्यूशन एनीलिंग ASTM E112 के अनुसार 0.035-0.060 मिमी के दाने के आकार को सुनिश्चित करती है।
-
लागत प्रभावी जीवनचक्र– कार्बन स्टील / 316L की तुलना में 3-5 गुना लंबी सेवा जीवन से उच्च प्रारंभिक लागत की भरपाई होती है।
-
कम निरीक्षण आवृत्ति– समान संक्षारण व्यवहार के कारण आवधिक दीवार-मोटाई की निगरानी की आवश्यकता नहीं है।
-
विश्व स्तर पर स्टॉक किए गए ग्रेड– C70600 और C71500 सामान्य आयामों में स्टॉक से उपलब्ध हैं, जिससे तेजी से तैनाती संभव है।
4. मुख्य उत्पाद विनिर्देशपैरामीटर
| आवश्यकता / मान | सामग्री ग्रेड (ऑर्डरिंग कोड) |
| UNS C70600 (90/10), UNS C71500 (70/30), या BFe10·1·1 | आयाम मानक |
| ASME B16.9 (फैक्ट्री) / MSS·SP·119 (भारी दीवार) | व्यास ऑर्डरिंग कोड |
| DN (मीट्रिक) या NPS (इंच) – जैसे, DN150 / NPS 6″ | दीवार की मोटाई ऑर्डरिंग कोड |
| शेड्यूल संख्या (जैसे, Sch40, Sch80) या मिमी में न्यूनतम दीवार | मोड़ कोण |
| 45°, 90°, या 180° (CNC-मशीनीकृत सिरों के लिए ±0.5°) | त्रिज्या प्रकार |
| LR (R=1.5D) – मानक; SR (R=1.0D) – अनुरोध पर | सिरे का फिनिश |
| ASME B16.25 (BW) के अनुसार बेवेल्ड सिरा; सॉकेट (SW) या थ्रेडेड (NPT) वैकल्पिक | गर्मी उपचार की स्थिति |
| सॉल्यूशन एनील्ड + वाटर क्वेंचेड; कठोरता ≤ 90 HRB | रासायनिक अनुपालन |
| ASTM B466/B467 के अनुसार (वास्तविक बनाम प्रमाणित) | यांत्रिक अनुपालन |
| ASTM B122 / B466 के अनुसार तन्यता, उपज, बढ़ाव | हाइड्रोस्टैटिक परीक्षण दबाव |
| डिजाइन दबाव का 1.5× परिवेश के तापमान पर, ≥ 5 मिनट तक होल्ड करें | सकारात्मक सामग्री पहचान (PMI) |
| XRF या OES का उपयोग करके 100% PMI आवश्यक | आयामी निरीक्षण |
| यादृच्छिक 10% या ITP के अनुसार; ASME B16.9 के अनुसार सहनशीलता | चिह्नित करना |
| ASTM E527 / MSS·SP·25: ग्रेड, आकार, शेड्यूल, हीट नंबर, आपूर्तिकर्ता कोड | दस्तावेज़ीकरण पैकेज |
| MTC 3.1 (या गवाह के साथ 3.2); PMI रिपोर्ट; आयामी रिपोर्ट; NDE रिपोर्ट (यदि लागू हो) | पैकिंग और संरक्षण |
| लकड़ी के क्रेट / स्टील पैलेट; सिरों पर प्लास्टिक कैप सुरक्षा; समुद्री माल ढुलाई के लिए नमी-सबूत रैपिंग | शिपिंग मार्क |
| खरीद आदेश संख्या, आइटम कोड, मात्रा, सकल/शुद्ध वजन, हीट नंबर | लागू मानक (पूरी सूची) |
| ASTM B466, B467, B122; ASME B16.9; DIN 86090; EEMUA 146; GB/T 12459; NORSOK M·650; Shell DEP 31.38.01.10 | अक्सर पूछे जाने वाले प्रश्न |
1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं।
2. आपकी डिलीवरी का समय कितना है? आम तौर पर यदि माल स्टॉक में है तो 5-10 दिन लगते हैं। या यदि माल स्टॉक में नहीं है तो 15-20 दिन लगते हैं, यह मात्रा के अनुसार होता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
