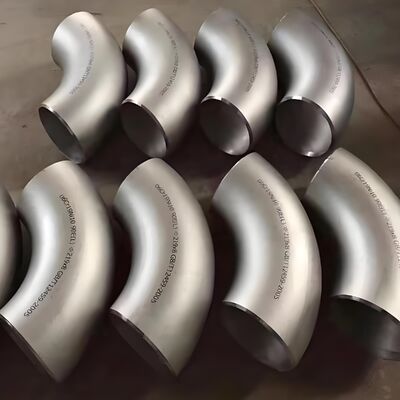

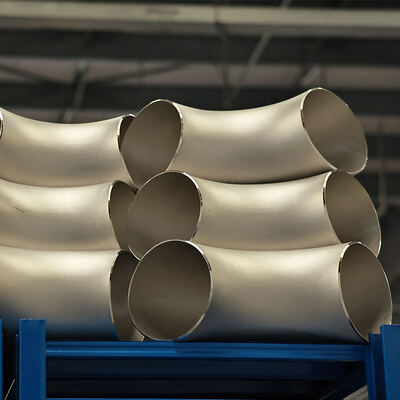

CuNi 70/30 कॉपर निकल 90° LR कोहनी, उच्च शक्ति ASME B16.9 बट वेल्ड फिटिंग
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकल कोहनी |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | CuNi 70/30 कॉपर निकल 90° LR कोहनी, उच्च शक्ति ASME B16.9 बट वेल्ड फिटिंग | फ़ायदा | सुविधाजनक स्थापना और रखरखाव |
|---|---|---|---|
| सहनशीलता | उच्च | सिर का प्रकार | गोल |
| प्रकार | कोहनी | दाब मूल्यांकन | 150 पीएसआई |
| तापमान रेटिंग | -20°C - 200°C | उत्पाद का प्रकार | तांबा निकल कोहनी |
| संक्षारण प्रतिरोध | उत्कृष्ट | पत्तन | शंघाई, निंगबो, आदि। |
| अंत कनेक्शन | बट वेल्ड, सॉकेट वेल्ड, थ्रेडेड | प्रोडक्ट का नाम | तांबा निकल कोहनी |
| अंत प्रकार | बट वेल्ड | दबाव स्तर | उच्च दबाव |
| व्यास | भिन्न होता है (जैसे, 1/2 इंच से 24 इंच) | दबाव वर्ग | 3000 साई |
| प्रमुखता देना | CuNi 70/30 कॉपर निकल एल्बो,उच्च शक्ति बट वेल्ड फिटिंग,ASME B16.9 कॉपर निकेल एल्बो |
||
उत्पाद विवरण
CuNi 70/30 कॉपर निकेल 90° LR कोहनी, उच्च शक्ति ASME B16.9 बट वेल्ड फिटिंग
1.उत्पाद का वर्णन
कॉपर निकेल कोहनी एक पूर्वनिर्मित, कारखाने-परीक्षण पाइप फिटिंग है जो फील्ड स्थापना के लिए तैयार है।यह संक्षारण प्रतिरोधी CuNi मिश्र धातुओं (C70600/C71500) से निर्मित है और समाधान-एनील की स्थिति में दिया जाता हैप्रत्येक कोहनी को तेजी से फिट-अप के लिए विनिर्देशों के अनुसार तैयार किया गया है। प्रत्येक कोहनी को कार्यस्थल पर आसानी से पहचान के लिए अंत संरक्षक और स्पष्ट मार्किंग के साथ आपूर्ति की जाती है।उत्पाद मानक पाइप आकार और कार्यक्रमों के साथ संगत है, जो नए या मौजूदा समुद्री जल पाइप प्रणाली में प्रत्यक्ष एकीकरण की अनुमति देता है।
2.उत्पाद अनुप्रयोग
इस कोहनी का उपयोग निम्नलिखित विशिष्ट क्षेत्र स्थापना परिदृश्यों में किया जाता है:
-
नवनिर्मित शिपयार्डों और सूखे डॉक मरम्मत यार्डों में जहाजों के बोर्ड पाइपिंग की स्थापना
-
अपतटीय प्लेटफार्म के ऊपर पाइप लाइनों का हुक-अप और टाई-इन कार्य
-
तटीय बिजली संयंत्रों के लिए समुद्री जल के प्रवेश और बहिर्गमन पाइपलाइन का निर्माण
-
विद्यमान निर्जलीकरण और रासायनिक संयंत्रों में नवीनीकरण और विस्तार परियोजनाएं
-
पनडुब्बी पाइपलाइन रिज़र कनेक्शन और टॉपसाइड जंपर इंस्टॉलेशन
-
समुद्री वातावरण में क्षारीय कार्बन स्टील या जस्ती कोहनी का सामान्य प्रतिस्थापन
3 · उत्पाद के फायदे
-
स्टील की तुलना में हल्कालगभग 85% वजन के बराबर कार्बन स्टील कोहनी; आसान मैनुअल हैंडलिंग और रिगिंग।
-
कम चुंबकीय पारगम्यताचुंबकीय क्षेत्र के हस्तक्षेप के बिना संवेदनशील उपकरण के पास वेल्डिंग की अनुमति देता है।
-
ऑक्साइड मुक्त सतहकारखाने में मसाला मिलाकर वेल्डिंग के दौरान दूषित होने का खतरा कम हो जाता है।
-
क्षमाशील फिट-अपआयामी सहिष्णुता संरेखण के दौरान ±1.5 मिमी की गलत संरेखण सुधार की अनुमति देती है।
-
वेल्ड के बाद का कम उपचार30 मिमी तक की मोटाई के लिए वेल्ड के बाद हीट ट्रीटमेंट (पीडब्ल्यूएचटी) की आवश्यकता नहीं है।
-
पुनः प्रयोज्य️ परिवर्तन के प्रयोजनों के लिए क्षेत्र में काट, फिर से घुमाया और फिर से वेल्डेड किया जा सकता है।
चार।मुख्य उत्पाद विनिर्देश
| पैरामीटर | संयंत्र का संदर्भ मूल्य |
| मानक नाममात्र आकार | DN15 ′′ DN600 (NPS 1⁄2′′ ′′ 24′′) |
| केंद्र से चेहरे का आयाम (LR 90°) | 1.5 × नाममात्र व्यास (जैसे, DN200 = 300 मिमी) |
| केंद्र से चेहरे का आयाम (SR 90°) | 1.0 × नाममात्र व्यास |
| अनुशंसित समर्थन दूरी (क्षैतिज) | पाइप के आकार और द्रव के वजन के आधार पर 3 से 5 मीटर |
| ठंडे क्षेत्र में झुकने के लिए न्यूनतम झुकने की त्रिज्या | लागू नहीं ️ कारखाने का निश्चित कोण; ठंडे क्षेत्र में झुकने की अनुमति नहीं है |
| वेल्डिंग प्रक्रिया की सिफारिश | जीटीएडब्ल्यू (टीआईजी) रूट पास + एसएमएडब्ल्यू (स्टिक) या जीएमएडब्ल्यू (एमआईजी) भराव/कैप |
| प्रीहीट तापमान | आवश्यक नहीं (परिवेश का तापमान ≥ 5°C) |
| इंटरपास तापमान | ≤ 150°C (अनाज के बढ़ने से बचने के लिए) |
| भराव धातु संगतता | GTAW के लिए ERCuNi (AWS A5.7); SMAW के लिए ECuNi (AWS A5.6) |
| शील्डिंग गैस (GTAW) | 100% आर्गन (या मोटे वर्गों के लिए ArHe मिश्रण) |
| पीठ की सफाई की आवश्यकता | जड़ के प्रवेश के लिए अनुशंसित; 100% आर्गन, प्रवाह दर 510 L/min |
| वेल्ड के बाद गर्मी उपचार (PWHT) | दीवार मोटाई ≤ 30 मिमी के लिए आवश्यक नहीं है |
| अधिकतम अनुमेय गलत संरेखण (फिटअप) | मोटाई ≤ 20 मिमी के लिए ≤ 1.5 मिमी; मोटाई > 20 मिमी के लिए ≤ 3 मिमी |
| बोल्टिंग टॉर्क (फ्लैंग्ड कनेक्शन, वर्ग 150) | 100140 N·m (M20 स्टड के लिए, चिकनाई) |
| गास्केट की सिफारिश | समुद्री जल सेवा के लिए ईपीडीएम या पीटीएफई कैप्सूल |
| फ्लैंज फेस फिनिश | घनघोर एकाग्र या सर्पिल; 125250 μin Ra |
| हैंडलिंग वजन (सामान्य रूप से, DN300 LR) | लगभग 4555 किलोग्राम (सूची 40, C70600) |
| भंडारण की स्थिति | सूखा, घर के अंदर या कवर; अंत टोपी पर रखें; स्थापना से पहले सीधे समुद्र के पानी के छिड़काव से बचें |
| स्थापना के लिए अनुमति की आवश्यकता | वेल्डिंग पहुंच और निरीक्षण के लिए कोहनी के चारों ओर न्यूनतम 300 मिमी की रिक्ति की अनुमति दें |
अक्सर पूछे जाने वाले प्रश्न
1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.
4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
