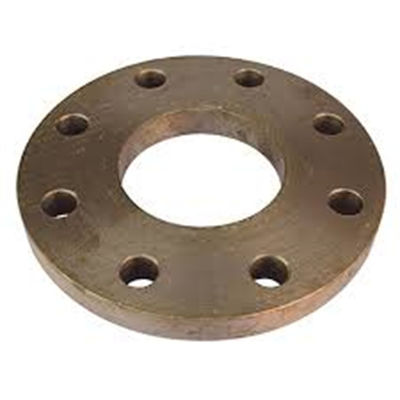

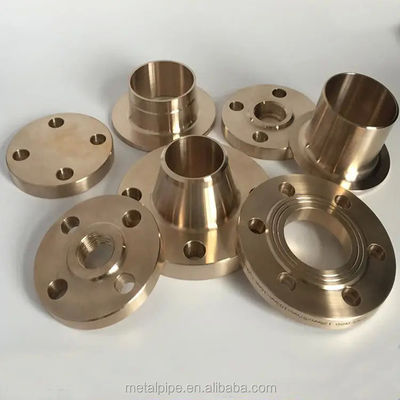

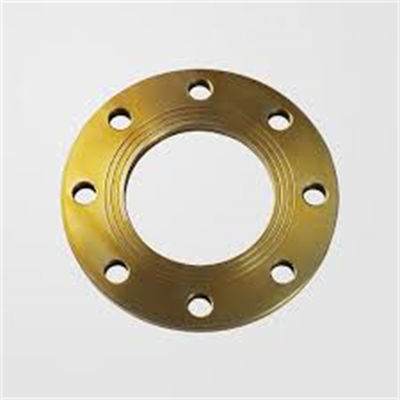

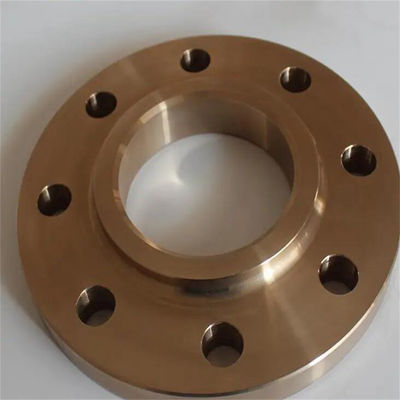

C71500 CuNi 70/30 जाली सॉकेट वेल्ड निकला हुआ किनारा ASME B16.5 क्लास150 संक्षारण प्रतिरोधी
| उत्पत्ति के प्लेस | शंघाई, चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | ISO/TUV/SGS |
| मॉडल संख्या | तांबा निकेल निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | मानक शिपिंग पैकेज |
| प्रसव के समय | 15-30 कार्यदिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 10 टन / महीना |
उत्पाद विवरण
| प्रोडक्ट का नाम | C71500 CuNi 70/30 जाली सॉकेट वेल्ड निकला हुआ किनारा ASME B16.5 क्लास150 संक्षारण प्रतिरोधी | दाब मूल्यांकन | कक्षा 150 से कक्षा 2500 तक |
|---|---|---|---|
| रिसाव दर | शून्य रिसाव | उष्मा उपचार | सामान्यीकरण, एनीलिंग, शमन, आदि। |
| तन्यता ताकत | लगभग 450 एमपीए | प्रक्रिया | कास्टिंग, फोर्जिंग, आदि। |
| कनेक्शन का तरीका | 65 | विशेष कार्य | संक्षारण प्रतिरोध |
| ताकत | उच्च | लिंक मोड | 65 |
| संबंध | बट वेल्ड या थ्रेडेड | उत्पाद का प्रकार | गर्दन बट वेल्डिंग के साथ निकला हुआ किनारा |
| फ्लैंज का सामना करने वाला प्रकार | उठा हुआ चेहरा/सपाट चेहरा/अंगूठी प्रकार का जोड़ | मोटाई | Sch5s-Sch160, Xs, XXs |
| फ़ायदा | सुविधाजनक स्थापना और रखरखाव | मानकों | ASTM B151, ASME B16.5 |
उत्पाद विवरण
C71500 CuNi 70/30 फोर्ज्ड सॉकेट वेल्ड फ्लैंज ASME B16.5 क्लास150 संक्षारण प्रतिरोधी
1.उत्पाद विवरण
कॉपर निकल फ्लैंज मुख्य रूप से तांबे और निकल से बना एक पाइप कनेक्टिंग घटक है। चूँकि तांबा और निकल ठोस और तरल दोनों अवस्थाओं में असीमित रूप से मिश्रणीय होते हैं, जो एक सजातीय α-फेज ठोस विलयन संरचना बनाते हैं, इसलिए इस मिश्र धातु में उत्कृष्ट ताकत, लचीलापन और संक्षारण प्रतिरोध होता है। यह उत्पाद उच्च गुणवत्ता वाले गोल बार या बिलेट्स से इंटीग्रल डाई फोर्जिंग के माध्यम से निर्मित होता है, जिसके बाद आंतरिक तनाव को दूर करने और ग्रेन के आकार को परिष्कृत करने के लिए सॉल्यूशन एनीलिंग की जाती है। इसके बाद सीएनसी टर्निंग, मिलिंग और ग्राइंडिंग प्रक्रियाएं सीलिंग सतहों और बोल्ट छेदों को पूरा करती हैं, और अंत में एसिड पिकलिंग और पैसिवेशन उपचार एक स्वच्छ, संदूषण-मुक्त सतह सुनिश्चित करता है। आमतौर पर उपयोग किए जाने वाले ग्रेड में BFe10‑1‑1 (संक्षिप्त रूप में B10, UNS C70600 के समकक्ष, यानी 90/10 कॉपर निकल) और BFe30‑1‑1 (संक्षिप्त रूप में B30, UNS C71500 के समकक्ष, यानी 70/30 कॉपर निकल) शामिल हैं। इसका डिज़ाइन और विनिर्माण ASME B16.5, ASTM B171/B151, GB/T 9119, HG/T20592, DIN और EEMUA 145 का अनुपालन करता है, जो विभिन्न घरेलू और अंतर्राष्ट्रीय परियोजनाओं की तकनीकी आवश्यकताओं को पूरा करता है।
2.उत्पाद अनुप्रयोग
इन फ्लैंजों का उपयोग मुख्य रूप से समुद्री जल, ब्राइन, ताजे पानी और विभिन्न हल्के संक्षारक माध्यमों को ले जाने वाले पाइपिंग सिस्टम में किया जाता है। जहाज निर्माण में, इनका व्यापक रूप से मुख्य इंजन कूलिंग, बैलास्ट, अग्निशमन और दैनिक सेवा समुद्री जल प्रणालियों में उपयोग किया जाता है। अपतटीय इंजीनियरिंग में, वे प्लेटफार्मों पर समुद्री जल उत्थान, जल इंजेक्शन और अग्निशमन नेटवर्क में काम आते हैं। विद्युत उद्योग में, वे तटीय बिजली संयंत्रों में कंडेनसर सर्कुलेटिंग कूलिंग वॉटर इनलेट और आउटलेट कनेक्शन के लिए विशेष रूप से उपयुक्त हैं। अलवणीकरण संयंत्रों में, वे कच्चे पानी के सेवन और सांद्रित ब्राइन डिस्चार्ज पाइपलाइन कनेक्शन का कार्य संभालते हैं। इसके अलावा, वे पेट्रोकेमिकल, नमक निर्माण, पेपर निर्माण और जलीय कृषि उद्योगों में महत्वपूर्ण भूमिका निभाते हैं। संक्षेप में, कॉपर निकल फ्लैंज पाइपों को वाल्व, पंप, हीट एक्सचेंजर्स और विभिन्न प्रक्रिया उपकरणों से मज़बूती से जोड़ने के लिए प्रमुख घटक हैं।
3 · उत्पाद के लाभ
पहला, समुद्री जल संक्षारण के प्रति असाधारण प्रतिरोध। मिश्र धातु सतह पर मजबूत स्व-उपचार क्षमता वाली एक सघन और स्थिर ऑक्साइड फिल्म तेजी से बनाती है, जो स्थिर और बहते दोनों प्रकार के समुद्री जल में अत्यधिक कम एकसमान संक्षारण दर प्रदर्शित करती है – B10 के लिए 0.025 मिमी/वर्ष से कम और B30 के लिए 0.01 मिमी/वर्ष तक कम, जो 316L स्टेनलेस स्टील से कहीं बेहतर है। दूसरा, अंतर्निहित एंटी-बायोफाउलिंग गुण। कॉपर आयनों का धीमा रिसाव बार्नाकल, मसल्स, शैवाल और अन्य समुद्री जीवों को फ्लैंज सतहों और पाइप की दीवारों पर चिपकने से प्रभावी ढंग से रोकता है, जिससे सफाई और रखरखाव की लागत में काफी कमी आती है। तीसरा, उच्च यांत्रिक शक्ति और अच्छा लचीलापन। B30 की न्यूनतम तन्य शक्ति 490 MPa और यील्ड स्ट्रेंथ 180 MPa है, जो उच्च-वेग वाले समुद्री जल प्रवाह के कारण होने वाले क्षरण और कैविटेशन क्षति को झेलने में सक्षम है। चौथा, उत्कृष्ट कार्यक्षमता और वेल्डेबिलिटी। यह सामग्री लचीली है, इसे आसानी से कोल्ड-बेंड, विस्तारित और मशीनिंग किया जा सकता है; जब इसे समान सामग्री वाले कॉपर निकल पाइपों से वेल्ड किया जाता है, तो जोड़ उच्च शक्ति प्रदर्शित करता है और इसमें दरार पड़ने की कोई संभावना नहीं होती है। पांचवां, बिना किसी चुंबकीय हस्तक्षेप के कम चुंबकीय पारगम्यता, जो चुंबकीय रूप से संवेदनशील उपकरणों और इलेक्ट्रॉनिक उपकरणों के पास उपयोग के लिए उपयुक्त है। छठा, 30 वर्ष तक के डिज़ाइन जीवन के साथ लंबा सेवा जीवन, जो स्टेनलेस स्टील फिटिंग की तुलना में तीन गुना से अधिक है, और उत्कृष्ट समग्र मितव्ययिता प्रदान करता है।
4.प्रमुख उत्पाद विनिर्देश
| पैरामीटर श्रेणी | B10 (C70600) 90/10 Cu-Ni | B30 (C71500) 70/30 Cu-Ni | सामान्य प्रावधान |
| रासायनिक संरचना (wt%) | Cu 88.0~90.0, Ni 9.0~11.0, Fe 1.0~1.8, Mn 0.5~1.0, शेष ≤0.5 | Cu शेष ~70.0, Ni 29.0~32.0, Fe 0.4~1.0, Mn 0.5~1.2, शेष ≤0.5 | कुल अशुद्धियाँ ≤0.7% |
| कमरे के तापमान पर यांत्रिक गुण (न्यूनतम) | तन्यता ≤275 MPa, यील्ड ≥105 MPa, बढ़ाव ≥42% | तन्यता ≥490 MPa, यील्ड ≥180 MPa | अनुरोध पर कठोरता (HB) |
| सेवा तापमान सीमा | निरंतर: -29℃ ~ +200℃ | निरंतर: -29℃ ~ +200℃ | 250℃ तक अल्पकालिक शिखर |
| अनुशंसित समुद्री जल वेग | ≤3.5 m/s (निरंतर) | ≤4.5 m/s (निरंतर) | उच्च वेगों के लिए क्षरण भत्ते की आवश्यकता होती है |
| नाममात्र व्यास (DN) | DN15 ~ DN600 (NPS ½"~24") मानक आपूर्ति | बाईं ओर के समान | ऑर्डर पर DN700~DN1200 उपलब्ध |
| दीवार की मोटाई का शेड्यूल | Sch5S, Sch10S, Sch40S, Sch80, Sch160 | बाईं ओर के समान | अन्य विशेष शेड्यूल परक्राम्य हैं |
| प्रेशर रेटिंग | — | — | ASME: Class 150, 300, 600, 900；DIN: PN6, PN10, PN16, PN25, PN40, PN64, PN100；यूरोपीय: 16bar, 20bar |
| फ्लैंज संरचनात्मक प्रकार | — | — | प्लेट फ्लैट (PL), स्लिप-ऑन (SO), वेल्ड नेक (WN), सॉकेट वेल्ड (SW), थ्रेडेड (Th), लैप जॉइंट (LF), ब्लाइंड (BL) |
| सीलिंग फेस प्रकार | — | — | RF, FF, FM, M, T, G, RJ |
| बोल्ट छेदों की संख्या | — | — | ASME B16.5 या समकक्ष मानकों के अनुसार DN और प्रेशर क्लास के साथ भिन्न होता है |
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणीकरण देख सकते हैं।
2. आपकी डिलीवरी का समय कितना है? यदि सामान स्टॉक में है तो आम तौर पर इसमें 5-10 दिन लगते हैं। यदि सामान स्टॉक में नहीं है तो इसमें 15-20 दिन लगते हैं, यह मात्रा के अनुसार निर्भर करता है।
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त? हाँ, हम नमूना निःशुल्क प्रदान कर सकते हैं लेकिन माल ढुलाई का खर्च वहन करना होगा।
4. आपकी भुगतान शर्तें क्या हैं? भुगतान=1000USD, 50% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
