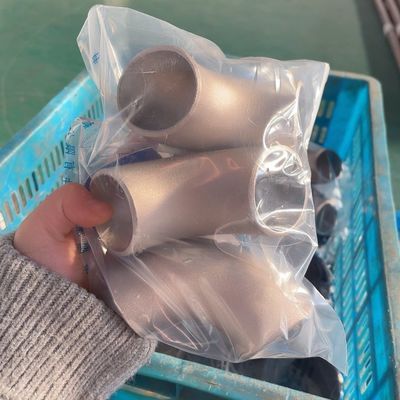

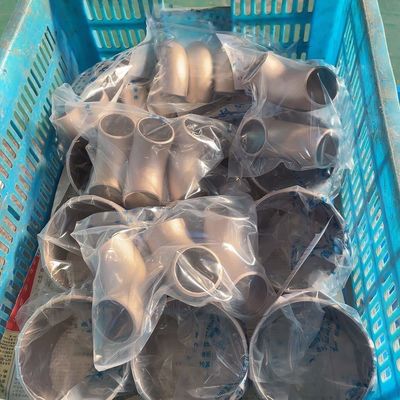

CuNi 70/30 कॉपर निकल एल्बो 90° LR ASME B16.9 उच्च दबाव समुद्री पाइप फिटिंग

CuNi 70/30 कॉपर निकेल कोहनी 90° LR ASME B16.9 उच्च दबाव समुद्री पाइप फिटिंग

कॉपर निकेल कोहनी एक पाइप-दिशात्मक फिटिंग है जिसे ASME B16 सहित अंतरराष्ट्रीय मानकों के अनुसार डिजाइन और निर्मित किया गया है।9, DIN 86090, GB/T 12459, और EEMUA 146. आम सामग्री CuNi90/10 (C70600) और CuNi70/30 (C71500) हैं, जो एनील्ड (O) या तनाव मुक्त स्थिति में आपूर्ति की जाती हैं।कोहनी सीमलेस ट्यूब गर्म धक्का या एकीकृत डाई-फोर्जिंग द्वारा बनाई जाती हैं, बिना झुर्रियों या दरारों के धातु के अनाज के निरंतर प्रवाह को सुनिश्चित करता है। प्रेषण से पहले, प्रत्येक टुकड़ा आयामी निरीक्षण, दृश्य परीक्षा और निर्दिष्ट गैर-विनाशकारी परीक्षण से गुजरता है,इसके साथ हीट नंबर और मैकेनिकल प्रॉपर्टी टेस्ट रिपोर्टअंत समाप्तियों में विभिन्न पाइपिंग इंटरफ़ेस आवश्यकताओं के अनुरूप बट-वेल्ड बेवल (बीडब्ल्यू), सॉकेट-वेल्ड एंड (एसडब्ल्यू) और थ्रेडेड एंड (एनपीटी / बीएसपी) शामिल हैं।

2उत्पाद अनुप्रयोग

यह उत्पाद तरल या गैस पाइप प्रणाली के लिए उपयुक्त है जिसका डिजाइन दबाव संबंधित तापमान वर्ग के लिए अनुमेय मानों से अधिक नहीं है।यह निम्नलिखित इंजीनियरिंग क्षेत्रों में एक मानक दिशात्मक घटक के रूप में प्रयोग किया जाता है:

अपतटीय इंजीनियरिंग: समुद्र के पानी को उठाने, अग्निशमन और उठाने वाले रिग, अर्ध-डुबकी जहाजों, एफपीएसओ और समुद्र के नीचे के मनिफोल्ड सिस्टम पर ठंडा करने वाले पानी के लूप।

जहाज निर्माण: नौसेना और वाणिज्यिक दोनों जहाजों पर इंजन-रूम समुद्री जल प्रणाली, बालास्ट टैंक लाइनें, सिल्ज और फायर लाइनें।

तटीय विद्युत संयंत्र और परमाणु स्टेशनः खुला चक्र परिसंचारी शीतलन जल, सहायक शीतलन जल, और संघनक निष्कर्षण पाइपलाइन घुमाव।

निर्जलीकरण संयंत्र: आरओ और एमएसएफ प्रक्रियाओं में फ़ीड-वाटर, सैलून कंसंट्रेट और उत्पाद-पानी ट्रांसमिशन लाइनें।

रासायनिक उद्योगः मध्यम और निम्न दबाव वाले पाइपलाइन जो क्लोराइड, कार्बनिक एसिड या तटस्थ नमक के समाधानों को संभालते हैं, जिनकी सेवा तापमान आमतौर पर ¥29°C से 200°C तक होती है।

3.उत्पाद के फायदे

1. मजबूत मानक संगतता: प्रमुख आयामी मापदंड (ओ.डी., दीवार मोटाई, केंद्र से अंत तक, कंक्रीट कोण) पूरी तरह से ASME, EN और GB प्रणालियों के अनुरूप हैं,कस्टम संक्रमण टुकड़े के बिना विभिन्न डिजाइन कोड के पाइपलाइनों के लिए प्रत्यक्ष प्रतिस्थापन या कनेक्शन की अनुमति देता है.

2. स्पष्ट डिजाइन अनुमतियाँ: अनुमेय तनाव ASME बॉयलर और प्रेशर वेसल कोड सेक्शन II भाग D से प्राप्त होते हैं। 25 साल की सेवा जीवन के लिए 0.5 ∼ 1.0 मिमी की एक समान संक्षारण भत्ता स्पष्ट रूप से गणना की जा सकती है,विश्वसनीय डिजाइन आधार प्रदान करना.

3. उत्कृष्ट वेल्डिंग क्षमता: CuNi मिश्र धातुओं को एक व्यापक वेल्डिंग गर्मी-इनपुट विंडो (0.5 ∼2.5 kJ/mm) प्रदान करता है जिसमें पूर्व-गर्म या वेल्ड के बाद गर्मी उपचार की आवश्यकता नहीं होती है। वेल्ड बीन्स अच्छी तरह से बने होते हैं,और वेल्ड जोन का संक्षारण प्रतिरोध बेस धातु से कम नहीं है.

4. स्थिर वितरण स्थिति: सभी कोहनी अवशिष्ट तनावों को कम करने के लिए समाधान-एनील किए जाते हैं, समान सूक्ष्म संरचना और स्थिर कठोरता ≤100 HRB सुनिश्चित करते हैं, जो क्षेत्र काटने या पीसने में सुविधा प्रदान करते हैं।

5. व्यापक गुणवत्ता दस्तावेज: प्रत्येक शिपमेंट के साथ एक EN 10204 3.1 मिल प्रमाण पत्र होता है (जो 3.2 तक अपग्रेड किया जा सकता है) जिसमें रासायनिक संरचना, परिवेश तापमान में तन्यता गुण, कठोरता,अंतरग्रंथिगत जंग (एएसटीएम जी28 के अनुसार), और हाइड्रोस्टैटिक परीक्षण के परिणाम, अंतरराष्ट्रीय इंजीनियरिंग परियोजनाओं के प्रलेखन आवश्यकताओं को पूरा करते हैं।

चार।मुख्य उत्पाद विनिर्देश

​
