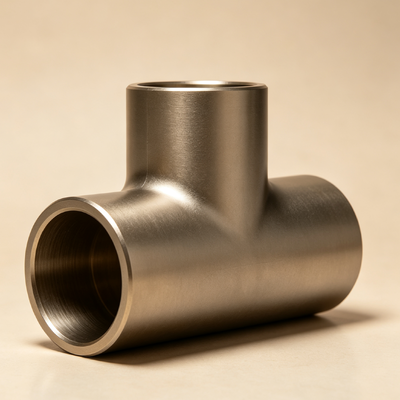

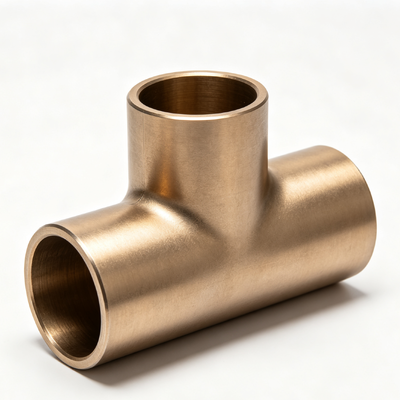

CuNi 70/30 कॉपर निकेल टी समुद्री ग्रेड पाइप फिटिंग ASME B16.5 क्लास150

CuNi 70/30 कॉपर निकेल टी समुद्री ग्रेड पाइप फिटिंग ASME B16.5 क्लास150

1. उत्पाद का वर्णन

कॉपर निकेल टी तांबे-निकल मिश्र धातु से बने एक टी आकार के पाइप फिटिंग है, जिसका उपयोग जहाजों, अपतटीय इंजीनियरिंग,अपतटीय प्लेटफार्म, और संक्षारक मीडिया सेवाएं। संरचना के अनुसार, इसे बराबर टी और कम टी में वर्गीकृत किया गया है। विनिर्माण प्रक्रिया के अनुसार, इसमें निर्बाध गर्म-दबाने वाली टी, डाई-फोर्गेड टी और वेल्डेड टी शामिल हैं।अंत कनेक्शन द्वारा, इसमें बट वेल्ड टी, सॉकेट वेल्ड टी और थ्रेडेड टी शामिल हैं।

विशिष्ट सामग्री ग्रेड C70600 (90/10 CuNi) और C71500 (70/30 CuNi) हैं। 90/10 तांबा-निकल मिश्र धातु तांबा आधारित है, जिसमें लगभग 10% निकेल है, जिसमें लोहे और मैंगनीज के छोटे जोड़ हैं,समुद्री जल संक्षारण प्रतिरोध, एंटी-बायोफॉउलिंग प्रदर्शन और अच्छे समग्र यांत्रिक गुणों के साथ। उत्पाद आमतौर पर समाधान-एनील, अचार और निष्क्रिय होता है।प्रत्येक बैच को हीट नंबर और बैच नंबर द्वारा ट्रैक किया जा सकता हैसामग्री प्रमाण पत्र EN 10204 3.1 या 3 के अनुसार प्रदान किए जा सकते हैं।2, और एबीएस, डीएनवी, सीसीएस, एलआर, एनके, बीवी और केआर जैसे वर्गीकरण सोसाइटी प्रमाणन के लिए आवेदन किया जा सकता है।

यह तकनीकी फाइल डिजाइन, खरीद, निरीक्षण के लिए ASME, ASTM, DIN, EEMUA, MSS और वर्गीकरण समाज की आवश्यकताओं के अनुसार निर्मित कॉपर निकेल टी पर लागू होती है।और जहाज और अपतटीय पाइप प्रणाली का प्रमाणन.

2आवेदन

कॉपर निकेल टी निम्नलिखित प्रणालियों और सेवा स्थितियों के लिए उपयुक्त हैं:

• समुद्री जल शीतलन प्रणाली, अग्नि मुख्य प्रणाली, बालास्ट जल प्रणाली और जहाजों पर सील जल निकासी प्रणाली;

• अपतटीय प्लेटफार्मों, एफपीएसओ और अपतटीय ड्रिलिंग इकाइयों पर समुद्री जल परिवहन, शीतलन और अग्निशमन पाइपलाइन;

• पानी के पानी को ठंडा करने वाली प्रणालियाँ

• पेट्रोकेमिकल संयंत्रों में संक्षारक मीडिया परिवहन पाइपलाइन;

• गर्मी एक्सचेंजर, कंडेनसर, कूलर और पाइप वितरण प्रणाली;

• फार्मास्युटिकल, खाद्य, धातु और अन्य उद्योगों में उच्च संक्षारण प्रतिरोध और स्वच्छता की आवश्यकता होती है।

लागू माध्यमों में समुद्री जल, नमकीन पानी, मीठा पानी और कुछ संक्षारक रासायनिक माध्यम शामिल हैं।
लागू वातावरण में उच्च लवणता, आर्द्र, बहते समुद्र के पानी और समुद्री वायुमंडलीय स्थितियां शामिल हैं।
विशिष्ट प्रमाणन परिदृश्यों में वर्गीकरण समाज उत्पाद प्रमाणन, कार्य अनुमोदन, प्रकार अनुमोदन और परियोजना गवाह परीक्षण शामिल हैं।

3लाभ

• समुद्र के पानी के जंग प्रतिरोध में उत्कृष्टता, विशेष रूप से बहते समुद्र के पानी के वातावरण में;

• गड्ढों, दरार जंग और तनाव जंग दरार के लिए मजबूत प्रतिरोध;

• तांबे के आयनों की धीमी रिहाई समुद्री बायोफॉउलिंग को रोकती है।

• अच्छी वेल्डेबिलिटी, टीआईजी, एमआईजी और आर्क वेल्डिंग के लिए उपयुक्त;

• ताकत और कठोरता का अच्छा संतुलन, दबाव उतार-चढ़ाव और कंपन का सामना करना;

• गैर चुंबकीय, चुंबकीय रूप से संवेदनशील उपकरणों और प्रणालियों के लिए उपयुक्त;

• लंबी सेवा जीवन और कम रखरखाव लागत, अच्छी जीवन चक्र अर्थव्यवस्था प्रदान करता है;

• पूर्ण सामग्री प्रमाणपत्र, निरीक्षण रिपोर्ट और वर्गीकरण समाज के दस्तावेज उपलब्ध हैं।

• हीट नंबर, बैच नंबर और प्रमाणपत्र संख्या, जहाज और अपतटीय लेखा परीक्षा आवश्यकताओं की पूर्ति के आधार पर अनुरेखण;

• तीसरे पक्ष के गवाह परीक्षण, पीएमआई, एनडीटी और हाइड्रोस्टैटिक परीक्षण की आवश्यकता के अनुसार व्यवस्था की जा सकती है।

4कार्य

• एक द्रव प्रवाह को दो मार्गों में विभाजित करता है, या पाइप प्रणाली में दो प्रवाहों को एक में जोड़ता है;

• 90° शाखा कनेक्शन और दिशा परिवर्तन प्रदान करता है;

• कम करने वाली टीई प्रवाह को विभाजित या संयोजित करते समय पाइप व्यास संक्रमण को सक्षम करती है।

• एक मानक दबाव-धारी कनेक्शन घटक के रूप में कार्य करता है, जो कनेक्शन की ताकत और सील की विश्वसनीयता सुनिश्चित करता है;

• उच्च दबाव, उच्च तापमान, संक्षारक मीडिया और समुद्री वातावरण के तहत दीर्घकालिक संचालन के लिए उपयुक्त;

• वर्गीकरण समाज द्वारा प्रमाणित परियोजनाओं के लिए अनुरेखण और दस्तावेज पूर्णता की आवश्यकताओं को पूरा करता है।

5.मुख्य विनिर्देश
